Информация по обслуживанию

Orlando

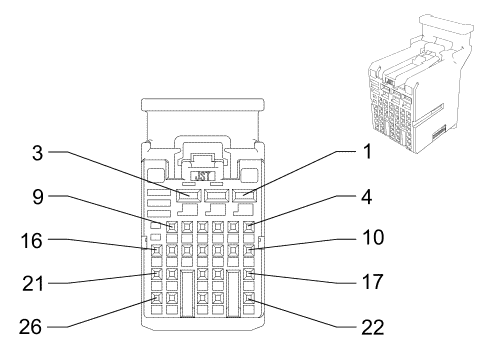

K9 Модуль управления кузовным оборудованием X7

Информация о деталях разъемов

       • Тип жгута проводов: Кузов
       • Разъем OEM: 19151265
       • Разъем технического обслуживания: 19151265
       • Описание: на 26 направлений, гнездный, серия 0.64 2.8 (GY)

Информация о деталях контактов

       • Контакты: Приспособление для демонтажа клемм T1 (0,5 - контакт 4-7, 9, 11-19, 23, 25)
       • Заделанный контакт:
       • Съемный инструмент: MKM-923-1A, 5A, 6A / J-38125-12A
       • Щуп диагностической проверки: J-35616-64B (L-BU)
       • Контакты: Приспособление для демонтажа клемм T2 (0,5/1,0 - контакт 1-3)
       • Заделанный контакт: --
       • Съемный инструмент: MKM-923-1A, 5A, 6A / J-38125-12A
       • Щуп диагностической проверки: J-35616-35 (VT)

K9 Модуль управления кузовным оборудованием X7

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1	0,5	GY	157	Управление лампами внутреннего освещения	--
2	1	WH/BN	6815	Управление питанием случайной нагрузки	--
3	0,35	D-GN/WH	1324	Управление фонарем заднего хода	--
4	0,5	D-BU/BN	7547	Управление реле замка обеспечения безопасности	AF8
5	--	--	--	Не используется	--
6	0,5	VT/BK	7553	Управление электромагнитом стояночного замка	--
7	0,5	D-GN/GY	737	Управление лампой багажника	--
8	0,5	D-GN/WH	2270	Управление омывателем заднего стекла	--
9	0,5	YE	6817	Управление уменьшением яркости светодиодной подсветки индикаторов	--
10	--	--	--	Не используется	--
11	0,5	GY	748	Сигнал переключателя открытия правой задней двери	--
12	--	--	--	Не используется	--
13	0,5	WH/VT	5905	Сигнал положения блокировки зажигания при использовании неопознанного ключа/сдвига блокировки колонки	--
14	0,5	GY	746	Сигнал переключателя открытия правой передней двери	--
15	0,5	D-BU/VT	1134	Сигнал переключателя стояночного тормоза	--
16	0,5	D-GN/BK	5103	Определение технологии	--
17	--	--	--	Не используется	--
18	0,5	GY/BK	3268	Сигнал состояния двигателя запирания замка обеспечения безопасности детей правой задней двери	SAE
19	0,5	D-GN/BN	6998	Напряжение питания случайной нагрузки 1	--
20-22	--	--	--	Не используется	--
23	0,5	D-GN	5060	Низкоскоростная шина последовательных данных GMLAN	--
24	--	--	--	Не используется	--
25	0,5	GY	745	Сигнал переключателя открытия левой передней двери	--
26	--	--	--	Не используется	--
