Информация по обслуживанию

Orlando

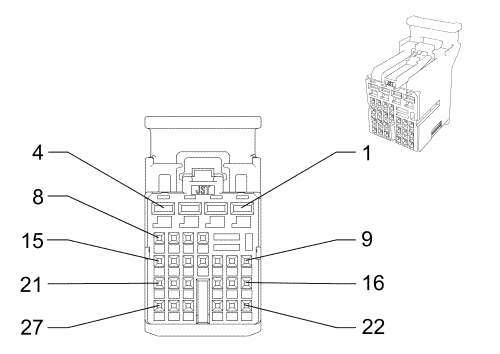

K9 Модуль управления кузовным оборудованием X6

Информация о деталях разъемов

       • Тип жгута проводов: Кузов
       • Разъем OEM: 19151267
       • Разъем технического обслуживания: 19151267
       • Описание: на 27 направлений, гнездный, серия 0.64 2.8 (PK)

Информация о деталях контактов

       • Контакты: Приспособление для демонтажа клемм T1 (0.5)
       • Заделанный контакт: Находится на рассмотрении
       • Съемный инструмент: MKM-923-1A, 5A, 6A / J-38125-12A
       • Щуп диагностической проверки: J-35616-64B (L-BU)
       • Контакты: Приспособление для демонтажа клемм T2 (0.75/2.5)
       • Заделанный контакт: Находится на рассмотрении
       • Съемный инструмент: MKM-923-1A, 5A, 6A / J-38125-12A
       • Щуп диагностической проверки: J-35616-35 (VT)

K9 Модуль управления кузовным оборудованием X6

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1	0,75	D-BU/WH	195	Управление запиранием дверей	AF8
1	0,75	GY	5911	Управление приводом запирания замков дверей 2	без AF8
2	0,75	GY	295	Управление приводом запирания замков дверей	--
3	2	BK	1650	Заземление	--
4	0,75	BN/YE	294	Управление приводом отпирания замков дверей	--
5	0,5	VT/GY	1303	Сигнал выключателя приоткрытой задней подъемной двери (1)	--
6	0,5	BN/D-GN	109	Переключатель подъема капота, сигнал	--
7-8	--	--	--	Не используется	--
9	0,5	D-GN/D-BU	6133	Шина 2 линейной коммутационной сети	UTR
10	0,5	D-GN/YE	6134	Шина 3 линейной коммутационной сети	--
11	--	--	--	Не используется	--
12	0,5	D-GN/GY	333	Сигнал датчика уровня тормозной жидкости	--
13-14	--	--	--	Не используется	--
15	0,5	YE/D-BU	5797	Сигнал открывания выключателя задней запирающей ручки	--
16	0,5	D-GN/BN	6132	Шина 1 линейной коммутационной сети	--
17	--	--	--	Не используется	--
18	0,5	D-BU	2500	Высокоскоростная шина последовательных данных GMLAN (+) (1)	--
19	0,5	WH	2501	Высокоскоростная шина последовательных данных GMLAN (-) (1)	--
20-23	--	--	--	Не используется	--
24	0,5	D-BU	2500	Высокоскоростная шина последовательных данных GMLAN (+) (1)	--
25	0,5	WH	2501	Высокоскоростная шина последовательных данных GMLAN (-) (1)	--
26	--	--	--	Не используется	--
27	0,5	GY	747	Сигнал переключателя открытия левой задней двери	--
