Информация по обслуживанию

Orlando

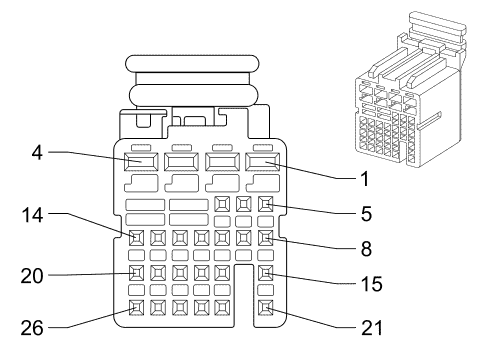

K9 Модуль управления кузовным оборудованием X5

Информация о деталях разъемов

       • Тип жгута проводов: Кузов
       • Разъем OEM: 19151264
       • Разъем технического обслуживания: 19151264
       • Описание: на 26 направлений, гнездный, серия 0.64 2.8 (BN)

Информация о деталях контактов

       • Контакты: Приспособление для демонтажа клемм T1 (0,5 - контакт 5-7, 11-13, 18, 19, 24)
       • Заделанный контакт: --
       • Съемный инструмент: MKM-923-1A, 5A, 6A / J-38125-12A
       • Щуп диагностической проверки: J-35616-64B (L-BU)
       • Контакты: Приспособление для демонтажа клемм T2 (0,5/1,5 - контакт 1-4)
       • Заделанный контакт: --
       • Съемный инструмент: MKM-923-1A, 5A, 6A / J-38125-12A
       • Щуп диагностической проверки: J-35616-35 (VT)

K9 Модуль управления кузовным оборудованием X5

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1	0,5	D-BU/WH	1334	Управление лампой левого заднего указателя поворота	--
2	0,5	D-BU/WH	1314	Управление лампой левого переднего указателя поворота	--
3	1.5	RD/WH	2740	Напряжение на положительной клемме аккумуляторной батареи	--
4	1.5	RD/VT	2640	Напряжение на положительной клемме аккумуляторной батареи	--
5	0,5	YE/D-GN	122	Напряжение питания заднего противотуманного фонаря	--
6	0,5	BK/VT	5077	Низкое опорное напряжение датчика тока	--
7	0,5	WH/YE	7541	Напряжение питания правого заднего стоп-сигнала	--
8-10	--	--	--	Не используется	--
11	0,5	D-GN/BN	5706	Напряжение питания реле замка задней двери	--
12	0,5	WH/D-BU	6311	Сигнал торможения круиз-контроль/ETC/TCC	--
13	0,5	BN/WH	1317	Управление реле противотуманных фар	--
14-17	--	--	--	Не используется	--
18	0,5	BN/VT	1969	Релейное управление фарами дальнего света	--
19	0,5	BN/WH	28	Управление реле звукового сигнала	--
20-23	--	--	--	Не используется	--
24	0,5	WH/VT	860	Сигнал высокого уровня переключателя стеклоочистителя лобового стекла	--
25-26	--	--	--	Не используется	--
