Информация по обслуживанию

1.	Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова

2.	Освободить фиксирующий выступ (1) на крышке коробки предохранителей аккумулятора.

3.	Используйте подходящую отвертку (2), чтобы освободить зажим (4) через окно (3).

Примечание: Вытянуть кожух коробки аккумулятора, а не заслонку.

4.	Откройте крышку коробки предохранителей аккумулятора.

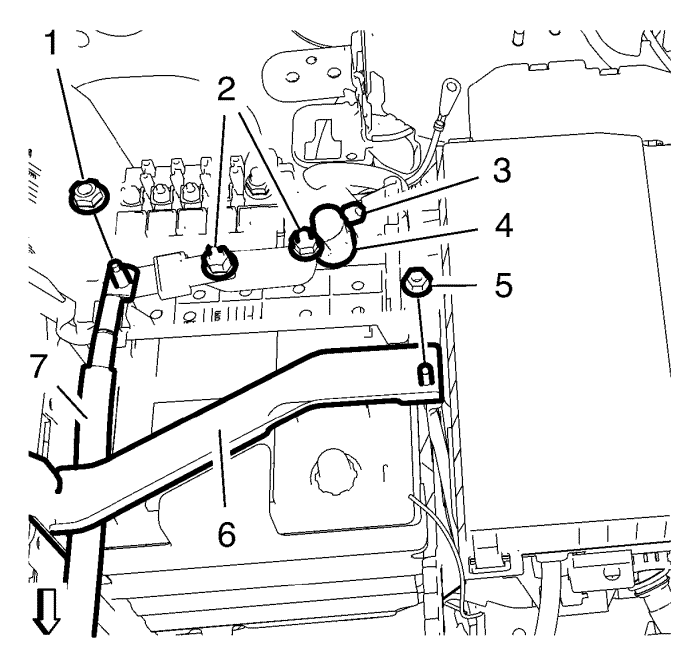

5.	Отвернуть гайку (5) прижимного фиксатора аккумулятора.

6.	Отвернуть прижимной фиксатор (6) аккумулятора.

7.	Отвернуть гайку (1) крепления положительного провода аккумулятора к стартеру.

8.	Снять положительный провод аккумулятора с провода стартера (7).

9.	Слегка отвернуть 2 гайки (2) положительной планки аккумулятора.

10.	Слегка отвернуть гайку (3) положительного провода аккумулятора.

11.	Отсоединить положительный провод аккумулятора (4).

12.	Освободить из фиксирующих зажимов блок предохранителей аккумулятора (1) от аккумулятора и снять блок предохранителей аккумулятора вместе с положительным проводом аккумулятора.

Примечание: Необходимо, только если автомобиль оснащен аккумулятором с защитой от короткого замыкания.

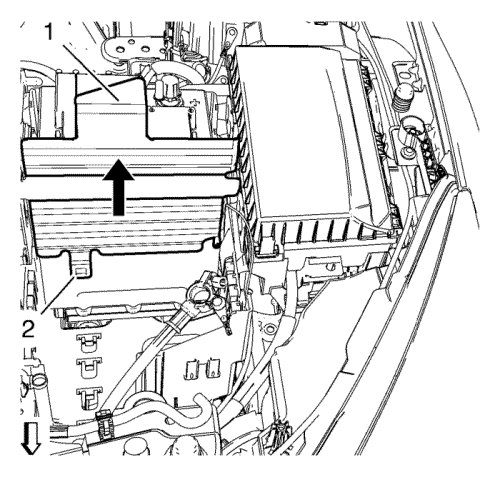

13.	Отсоединить фиксатор (2) протектора поддона аккумулятора от поддона аккумулятора.

14.	Снять протектор (1) поддона аккумулятора, передвинув его в направлении стрелки.

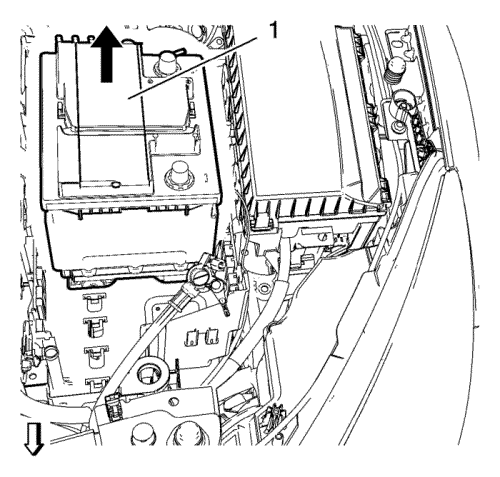

15.	Передвиньте аккумулятор (1) в направлении стрелки и снимите его с помощью съемника GE-49379 .

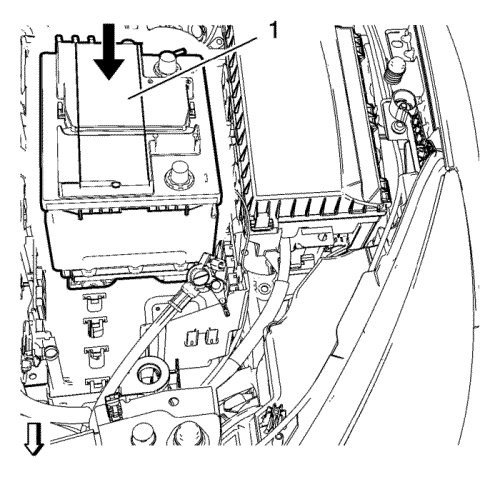

1.	Установите аккумулятор (1) с помощью съемника GE-49379 и передвиньте его в направлении стрелки, чтобы он прижался к лотку аккумулятора.

2.	Установите протектор (1) поддона аккумулятора на поддон аккумулятора и передвиньте его в направлении стрелки, чтобы фиксатор (2) вошел в зацепление с лотком аккумулятора.

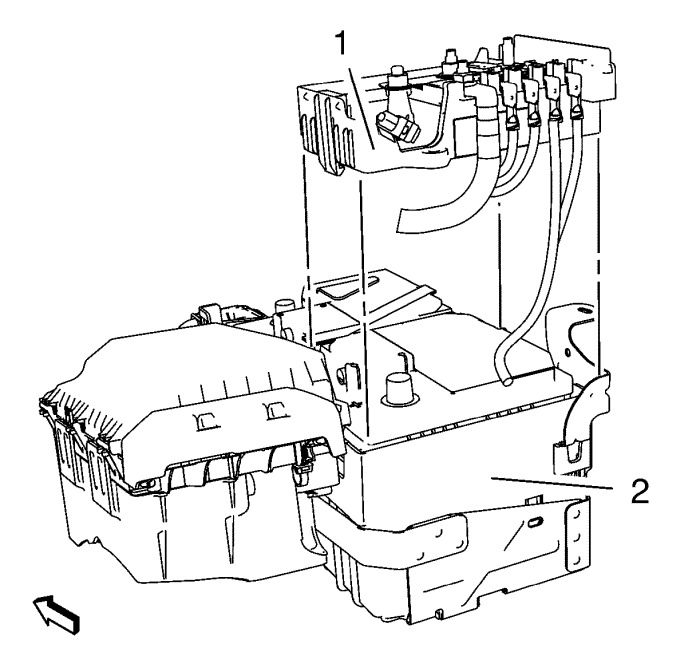

3.	Выровнять заднюю сторону коробки предохранителей аккумулятора (1) точно по задней стороне аккумулятора (2).

4.	Подсоединить положительный провод (4) к аккумулятору.

5.	Затянуть гайку (3) положительного провода аккумуляторной батареи с моментом затяжки 4,5 N·m (40 фунт-дюймов).

6.	Затянуть 2 гайки (2) положительной планки аккумуляторной батареи с моментом затяжки 12 N·m (106 фунт-дюймов).

7.	Подсоединить положительный провод аккумулятора к проводу стартера (7).

8.	Завернуть гайку (1) крепления положительного провода аккумулятора к проводу стартера и затянуть ее с моментом затяжки 12 N·m (106 фунт-дюймов).

9.	Установить прижимной фиксатор (6) аккумулятора.

10.	Завернуть гайку (5) прижимного фиксатора аккумулятора и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов).

Примечание: Вытянуть кожух коробки предохранителей аккумулятора, а не заслонку.

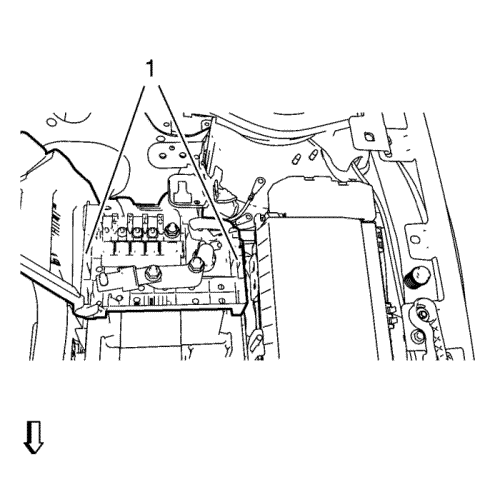

11.	Закройте крышку коробки предохранителей и зафиксируйте фиксирующие выступы (1, 4).

12.	Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова
