Ррегулировка приводного ремня газораспределительного механизма (LDE, LED, LFJ, LXV, 2H0, LUW, LFH)

Специальный инструмент

•  EN-652  Стопор для маховика
•  EN-6333  Стопорный штифт
•  EN-6340  Стопорное приспособление
•  EN-6628-A  Стопорное приспособление
•  EN-45059  Комплект датчика угла затяжки

Эквивалентный местный инструмент см. Специальный инструмент .

Процедура демонтажа
1. Снять верхнюю переднюю крышку приводного ремня ГРМ. См. Демонтаж верхней передней крышки приводного ремня ГРМ : LDE, LED, LFJ, LXV, 2H0, LUW, LFH

          1936993

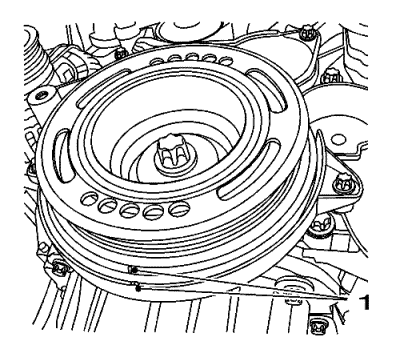

2. Провернуть противовес коленчатого вала двигателя в направлении его вращения до положения "верхней мертвой точки (ВМТ) 1-го цилиндра" (метка 1).
3. Снять крышку распредвала См. Крышка распределительного вала Снятие

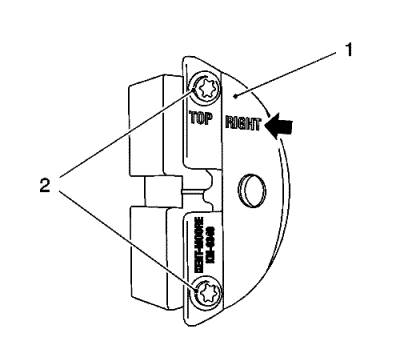

          1944920
Примечание: Правая половина
стопорного инструмента  EN-6340
указывается на нем надписью "right" ("правая сторона") и стрелкой.
4. Подготовить правую половину стопорного инструмента  EN-6340 .
 4.1Выкрутить 2 болта (2).
 4.2Снять переднюю панель (1) с правой стороны стопорного инструмента  EN-6340 .

          1944922

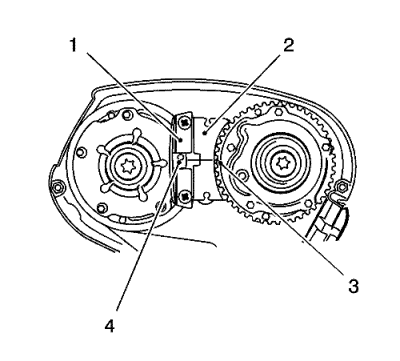

Примечание:
• Метка-точка (4) на регуляторе исполнительного устройства регулировки положения распределительного вала впускных клапанов не совмещена с канавкой левого стопорного инструмента  EN-6340 (1) во время этого процесса, но должна располагаться чуть выше.
• Метка-точка (3) на регуляторе исполнительного устройства регулировки положения распределительного вала выпускных клапанов должна быть совмещена с канавкой правого стопорного инструмента  EN-6340 (2).
5. Вставить левый стопорный инструмент  EN-6340 (1) и правый стопорный инструмент  EN-6340 (2) в регулятор исполнительного устройства регулировки положения распределительного вала.

          1944384

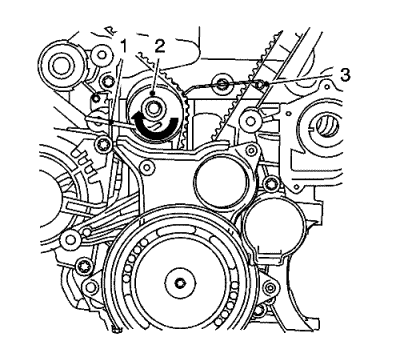

6. Установите стопорный штифт  EN-6333 (1), подайте натяжение к натяжному ролику приводного ремня ГРМ (2) в направлении стрелки. Установить стопорный штифт  EN-6333 (3).
7. Отметьте приводной ремень ГРМ в направлении вращения.

          2026535
8. Установить стопорный инструмент маховика EN-652  (1) и зафиксировать маховик (2) (или, соответственно, ведущий диск автоматической коробки передач) с помощью стартерного зубчатого венца маховика.

          2026822

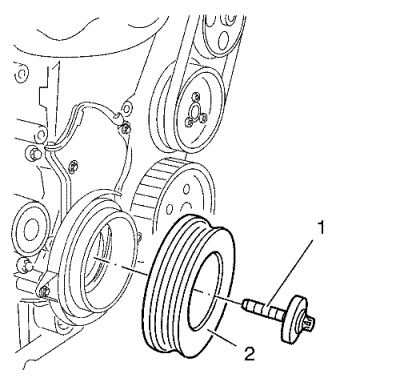

9. Отвернуть и ВЫБРОСИТЬ болт (1) балансира коленчатого вала.
10. Снять противовес коленчатого вала (2).

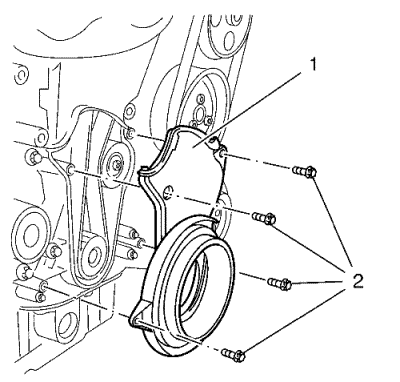

          2026840
11. Извлечь 4 болта (2) нижней передней крышки приводного ремня ГРМ.
12. Извлечь болта (1) нижней передней крышки приводного ремня ГРМ.

          2026843

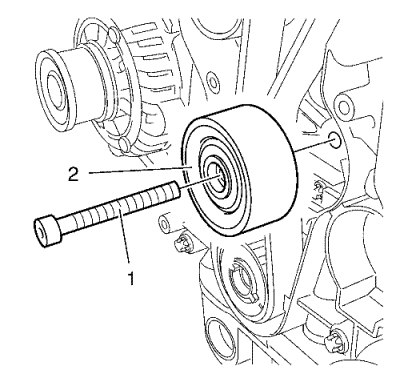

13. Отвернуть болт (1) холостого шкива приводного ремня газораспределительного механизма.
14. Снять холостой шкив (2) приводного ремня газораспределительного механизма.

          2027017

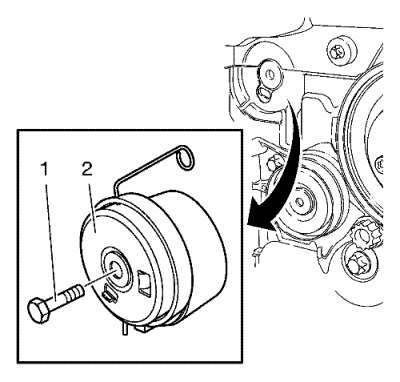

15. Выкрутить болт натяжителя (1).
16. Снять натяжитель ремня газораспределительного механизма (2).

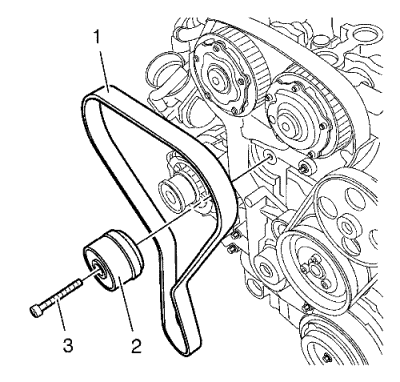

          2026841
17. Снять приводной ремень ГРМ (1).
18. Остановите натяжитель приводного ремня ГРМ (2).
19. Снять стопорный инструмент маховика  EN-652 , чтобы освободить коленчатый вал.

          2027016

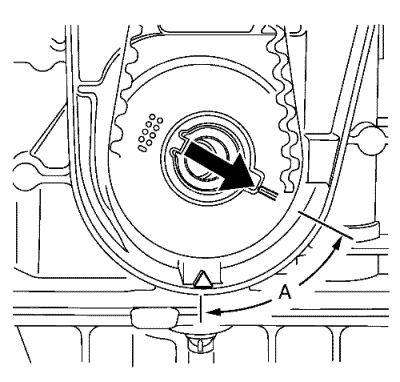

20. Провернуть коленчатый вал на 60° (A) в направлении его вращения.

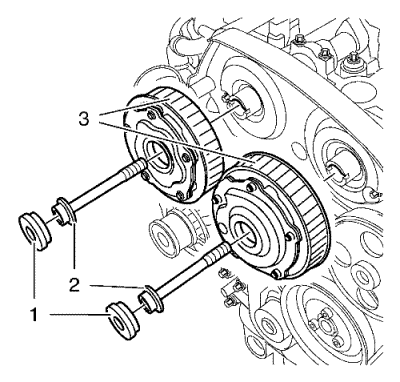

          2026844
21. Отвернуть 2 болта-заглушки (1) регулятора исполнительного устройства регулировки положения распределительного вала.
Примечание: Требуется второй человек.
22. Слегка отвернуть болты (2) регулятора исполнительного устройства регулировки положения распределительного вала.
 Удерживать соответствующий распредвал за шестигранник.
23. Отвернуть и ВЫБРОСИТЬ болты (2) регулятора привода регулировки положения распредвала и снять регулятор (3) привода регулировки положения распредвала.

          2026512
24. Совместить распределительные валы по горизонтали с помощью шестигранника (по стрелкам) так, чтобы стопорный инструмент  EN-6628-A можно было вставить в оба распределительных вала.

          2026534
25. Вставить стопорный инструмент  EN-6628-A (1) в распределительные валы.

Процедура установки
          2026844
Примечание: Не затягивайте болты регулировочного инструмента распредвала.
1. Установить регулятор (3) исполнительного устройства регулировки положения распределительного вала.
2. Завернуть НОВЫЕ болты (2) регулятора привода регулировки положения распредвала.
Осторожно: См. Предупреждение о крепежных деталях
Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести
Примечание: Требуется второй человек.
3. Затянуть болты (2) регулятора исполнительного устройства регулировки положения распределительного вала в три этапа:
 Удерживать соответствующий распредвал за шестигранник.
 3.1Первый этап: 65 N·m (48 фунт-футов).
 3.2Второй этап: 120°.
 3.3Третий проход: затянуть на 15°.
4. Заменить уплотнительные кольца регулятора исполнительного устройства регулировки положения распределительного вала.
5. Завернуть 2 пробки-заглушки (1) регулятора исполнительного устройства регулировки положения распределительного вала и затянуть их с моментом затяжки 30 N·m (22 фунт-фута).
6. Снять стопорный инструмент  EN-6628-A .

          2027017
7. Очистите резьбу натяжителя приводного ремня ГРМ.
8. Установить натяжитель (2) приводного ремня газораспределительного механизма и затянуть НОВЫЙ болт (1) натяжителя приводного ремня газораспределительного механизма с моментом затяжки 20 N·m (15 фунт-футов).
9. Очистить резьбу промежуточного шкива ремня привода ГРМ,

          2026843
10. Установить холостой шкив (2) приводного ремня газораспределительного механизма, завернуть НОВЫЙ болт (1) и затянуть его с моментом затяжки 25 N·m (18 фунт-футов).

          2027014

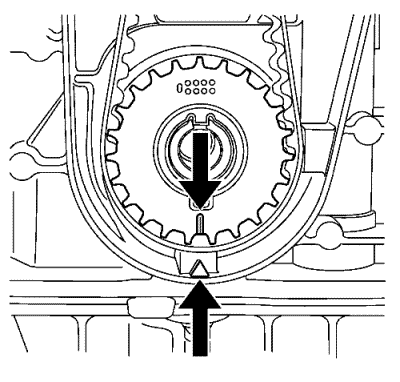

Примечание: Ведущая шестерня приводного ремня ГРМ и корпус масляного насоса должны быть установлены соосно.
11. Поверните коленвал в направлении вращения двигателя, за болт балансира коленвала, к ВМТ цилиндра 1 рабочего хода.

          2026535
12. Установить стопорный инструмент маховика EN-652  (1) и зафиксировать маховик (2) (или, соответственно, ведущий диск автоматической коробки передач) с помощью стартерного зубчатого венца маховика.

          2026841
Примечание: Необходимо учитывать направление вращения.
13. Уложить приводной ремень ГРМ (1).
14. Выполнить с помощью натяжного ролика предварительное натяжение приводного ремня ГРМ в направлении по часовой стрелке.
15. Снять фиксирующий штифт  EN-6333 .
16. Устранить натяжение на натяжителе приводного ремня ГРМ.

          2026840
17. Установить нижнюю переднюю крышку (1) приводного ремня газораспределительного механизма и затянуть 4 болта (2) с моментом затяжки 6 N·m (53 фунт-дюйм).

          2026822
18. Установить противовес коленчатого вала (2), завернуть НОВЫЙ болт (1) противовеса коленчатого вала и затянуть его в 3 этапа с использованием комплекта датчиков  EN-45059 :
 18.1Сначала затяните до 95 N·m (70 фунт-футов)..
 18.2Второй этап: 45°.
 18.3Третий проход: затянуть на 15°.
19. Снять стопорный инструмент маховика  EN-652 , чтобы освободить коленчатый вал.
20. Снять стопорный инструмент  EN-6340 .
21. Проверить положение регулятора исполнительного устройства регулировки положения распределительного вала.
 21.1Поверните коленвал на 720° в направлении вращения двигателя за болт балансира коленвала.
Примечание: Обращать внимание на метки регулятора исполнительного устройства регулировки положения распределительного вала.
 21.2Установить стопорный инструмент  EN-6340 в звездочки распределительных валов.

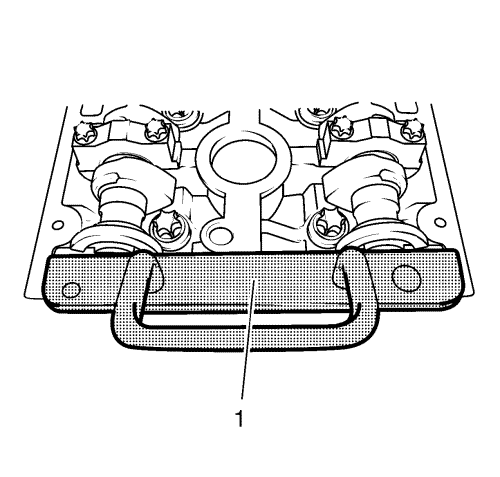

          2026534
22. Вставить стопорный инструмент  EN-6628-A (1) в распределительные валы.
23. Совместить распределительные валы с помощью шестигранника так, чтобы стопорный инструмент  EN-6628-A можно было вставить в оба распределительных вала.

          1936993
24. Проверьте положение коленвала.
25. Метка на противовесе коленчатого вала должна быть совмещена с меткой на нижней крышке приводного ремня газораспределительного механизма, см. метку (1).
26. Снять стопорный инструмент  EN-6628-A .
27. Установить крышку распредвала. См. Крышка распределительного вала Установка
28. Установить верхнюю переднюю крышку приводного ремня ГРМ. См. Установка верхней передней крышки ремня привода газораспределительного механизма : LDE, LED, LFJ, LXV, 2H0, LUW, LFH
