| • | EN-845 Всасывающее устройство |
| • | EN-6361 Щуп для измерения зазоров |
| • | EN-6628-A Стопорное приспособление |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять регулятор распределительного вала. См. Снятие регулятора исполнительного устройства регулировки положения распределительного вала |
| 2. | Снять заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 3. | Снять датчик положения распределительного вала выпускных клапанов. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH |
| 4. | Снять датчик положения распределительного вала впускных клапанов. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH |
| 5. | Снять стопорный инструмент EN-6628-A . |
| 1. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 1. |
| 1.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 1 находились в проверочном положении. |
| 1.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 1.2 | Запишите результат. |
| 2. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 3. |
| 2.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 3 находились в проверочном положении. |
| 2.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 2.2 | Запишите результат. |
| 3. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 4. |
| 3.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 4 находились в проверочном положении. |
| 3.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 3.2 | Запишите результат. |
| 4. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 2. |
| 4.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 2 находились в проверочном положении. |
| 4.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 4.2 | Запишите результат. |
| 5. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 4. |
| 5.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 4 находились в проверочном положении. |
| 5.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 5.2 | Запишите результат. |
| 6. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 2. |
| 6.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 2 находились в проверочном положении. |
| 6.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 6.2 | Запишите результат. |
| 7. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 1. |
| 7.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 1 находились в проверочном положении. |
| 7.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 7.2 | Запишите результат. |
| 8. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 3. |
| 8.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольную шестерню распредвала, чтобы кулачки цилиндра 3 находились в проверочном положении. |
| 8.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 8.2 | Запишите результат. |
| Примечание: Следите за последовательностью снятия цилиндров 1-4. |
| 9. | Снимите 4 болта опоры подшипника распредвала. |
| 10. | Освободите опору подшипника, мягко ударяя по ней пластмассовым молотком. |

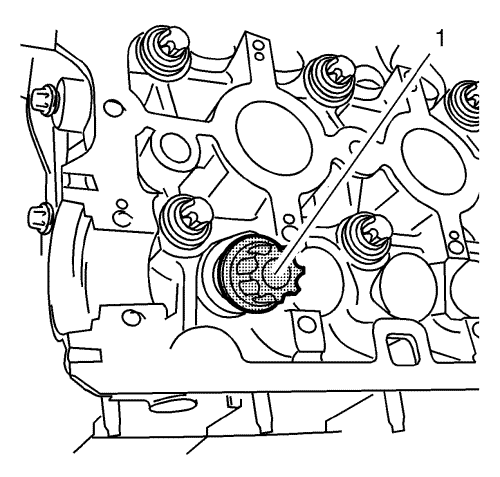

| 11. | Снять 1-ю опору (1) подшипника распределительного вала. |
| Примечание: Пометьте крышки подшипника выпускного распредвала перед удалением. |
| 12. | Слегка отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота. |
| 13. | Отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов. |
| 14. | Снять с головки цилиндров 4 крышки подшипников распределительного вала выпускных клапанов с номерами 6-9. |
| 15. | Снимите выпускной рапредвал (1). |
| Примечание: Пометьте крышки подшипника впускного распредвала перед удалением. |
| 16. | Слегка отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота. |
| 17. | Отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов. |
| 18. | Снять с головки цилиндров 4 крышки подшипников распределительного вала впускных клапанов с номерами 2-5. |
| 19. | Снять распределительный вал (1) впускных клапанов. |

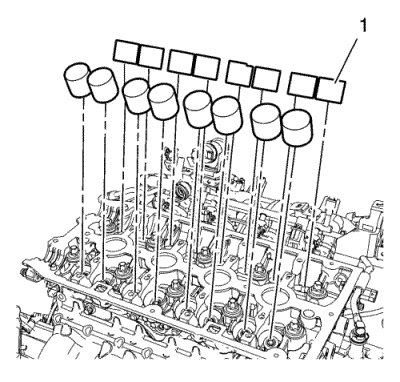

| 20. | С помощью инструмента EN-845 (1) снять 16 толкателей клапанов. |
| 21. | Пример определения размера толкателя клапана. |
| 21.1 | Измерение толкателя манжеты, установленного на 3,12 мм (0,123 дюймов), идентификационный номер 12. |
| 21.2 | Измеренное значение между кулачками и толкателями манжеты +0,31 мм (0,012 дюйма) = 3,43 мм (0,135 дюйма). |
| 21.3 | Необходимое значение, зазор выпускных клапанов - 0,25 мм (0,010 дюйма). |
| Примечание: Идентификационный номер, стрелка, находится на внутренней части толкателя клапана. |
| 21.4 | Измерение нового толкателя манжеты = 3,18 мм (0,125 дюймов), идентификационный номер 18. |
| 21.5 | Используйте толкатель клапана с этим размером или с тем, который является ближайшим к нему. |
| 22. | Значения зазоров клапанов см. в Механические параметры двигателя : 1.8L 2H0 . |
| 23. | См. каталог электронных компонентов, чтобы подобрать необходимый размер толкателей клапанов. |
| Примечание: Соблюдать метки для совмещения. |
| Примечание: Нанести на поверхности скольжения СВЕЖЕЕ моторное масло. |
| 1. | Установить 16 толкателей клапанов (1) с помощью вакуумного приспособления EN-845 . |
| 2. | Установить распределительные валы. См. Замена распределительного вала : 1.6L LDE, LXV и 1.8L 2H0 |
