Информация по обслуживанию

1.	Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .

2.	Освободить фиксирующий выступ (1) на крышке коробки предохранителей аккумуляторной батареи.

3.	Использовать подходящую отвертку (2) для освобождения зажима (4) через окошко (3).

Примечание: Вытянуть кожух коробки предохранителей аккумулятора. НЕ вытягивать заслонку.

4.	Откройте крышку коробки предохранителей аккумулятора (1).

5.	Снять с аккумулятора положительный провод, соединенный со стартером.

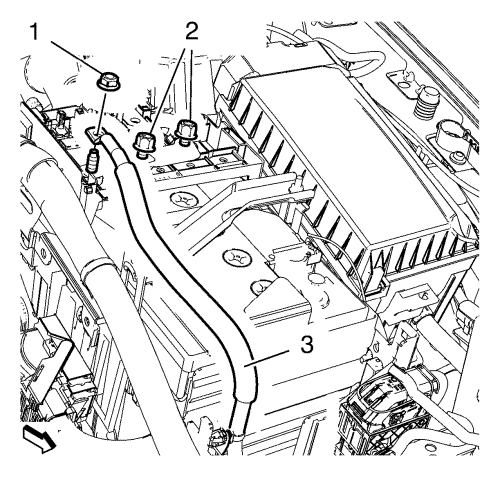

6.	Отвернуть кабель стартера-генератора (3) и гайку кабеля стартера-генератора (1).

7.	Ослабьте затяг 2 гайки (2) монтажной панели блока предохранителей.

Примечание: Вследствие различных опций может быть установлено 2 или 4 гайки жгута проводов кузова.

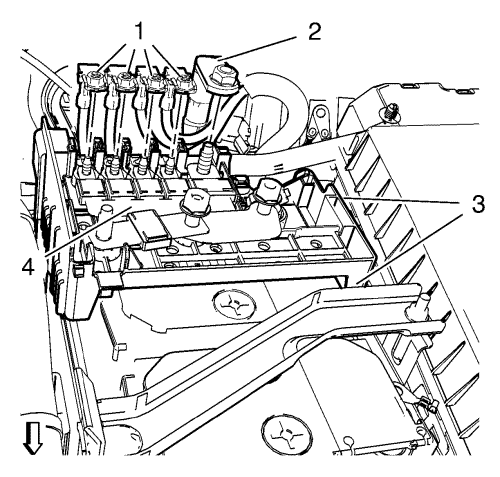

8.	Снимите гайки жгута проводов кузова (1) и гайку кабеля (2) блока предохранителей переднего отделения.

9.	Освободить фиксирующие выступы (3) и снять блок предохранителей (4) с интегрированным положительным кабелем аккумулятора.

1.	Установить блок предохранителей с интегрированным положительным кабелем аккумулятора и законтрить фиксирующие выступы.

Примечание: Вследствие различных опций может быть установлено 2 или 4 гайки жгута проводов кузова.

2.	Установить жгут проводов кузова и гайку жгута проводов кузова и затянуть с моментом затяжки 2,5 N·m (22 фунт-дюйма).

3.	Установить гайку кабеля блока предохранителей переднего отсека и затянуть с моментом затяжки 12 N·m (106 фунт-дюймов).

4.	Установить провод генератора стартера и гайку провода генератора стартера и затянуть с моментом затяжки 12 N·m (106 фунт-дюймов).

5.	Установить 2 гайки крепежной панели блока предохранителей и затянуть с моментом затяжки 12 N·m (106 фунт-дюймов).

6.	Разместить положительный провод аккумуляторной батареи и затянуть с моментом затяжки 4,5 N·m (40 фунт-дюймов).

7.	Закрыть крышку коробки предохранителей аккумуляторной батареи и закрепить фиксирующие выступы (1) и (4).

8.	Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .

Замена блока предохранителей
