| • | EN-8062 Приспособление для сжатия клапанных пружин |
| • | EN-9666 Прибор для испытания клапанных пружин |
| • | EN-43963 Приспособление для сжатия клапанных пружин (вне автомобиля) |
Эквивалентные местные инструменты см. Специальный инструмент .
|
Осторожно:
См. Осторожно: затягивание крепежных элементов детали |

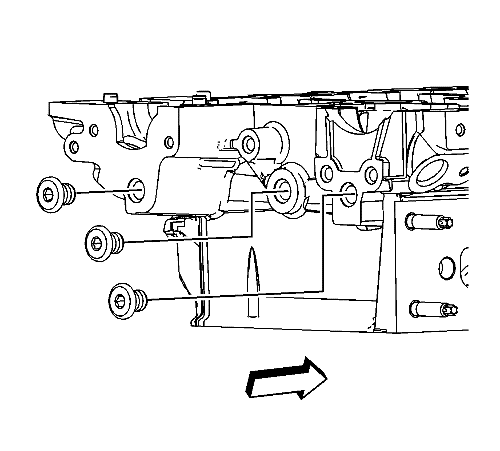

| 1. | Установить НОВЫЕ заглушки в головку цилиндров. Смазать пробки герметиком. См. Клеи, жидкости, смазки и герметики |
| 2. | Проверить клапанные пружины на отсутствие следующих дефектов: |
| • | Увеличенная высота |
| • | Непараллельность концов пружины |
| • | Натяжение пружины с помощью тестера EN-9666 |
| • | Все деформированные пружины следует заменить |

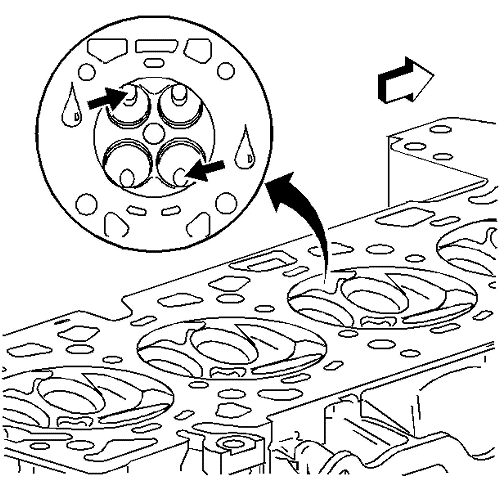

| 3. | Осмотрите клапаны и седла клапанов. См. Притирка седла и клапана |
| 4. | Установить клапаны (1). Заменить клапаны, если это необходимо. |
| Примечание: Всегда используйте НОВЫЕ сальники штоков клапанов во время сборки головки блока цилиндров. |
| 5. | Установить НОВЫЕ уплотнения клапана (1). Установить уплотнения на направляющие втулки клапанов до упора. |
| 6. | Установить пружины (1). |
| 7. | Установить держатели и шпонки следующим способом: |
| 7.1 | Установить тарелку (2). |
| 7.2 | Используя инструменты для сжатия пружин EN-8062 и EN-43963 , сжать пружину клапана. |
| 7.3 | Установить сухари клапана (1). |
| 7.4 | Медленно освободить инструмент для сжатия пружин EN-8062 и EN-43963 (вне автомобиля) от узла клапанной пружины. |
| 7.5 | Проверить, правильно ли сидят сухари клапана. |
| 8. | Смазать уплотнительное кольцо датчика положения распредвала чистым моторным маслом. |
|
Осторожно:
См. Предупреждение о крепежных деталях |

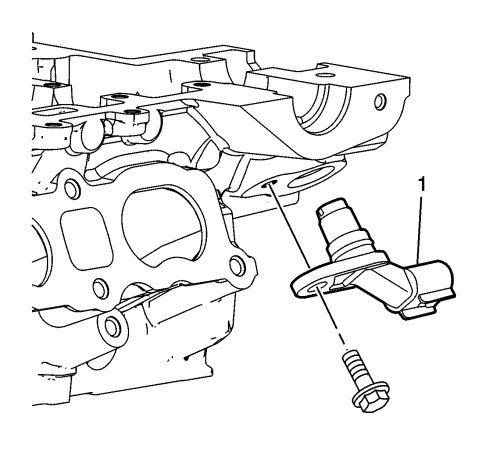

| 9. | Установить датчик (1) положения впускного распределительного вала и болт. Затяните болт с моментом затяжки 10 Н м (89 фунт-дюйм). |
| 10. | Установить трубку для удаления воздуха (1) на головку цилиндров и затянуть трубку до 15 N·m (11 фунт-футов). |
