Информация по обслуживанию

Orlando

Демонтаж головки цилиндров (LAF, LEA или LUK)

•	EN-8062 Приспособление для сжатия клапанных пружин

•	EN-36017 Съемник уплотнения клапана

•	EN-43963 Приспособление для сжатия клапанных пружин (вне автомобиля)

Эквивалентные местные инструменты см. Специальный инструмент .

1.	Отсоединить фитинг (1) шланга для удаления воздуха из охлаждающей жидкости.

2.	Снять датчик (1) положения впускного распределительного вала и извлечь болт.

Примечание: Обеспечить совместное хранение компонентов клапанных механизмов и пометить их, чтобы правильно установить в прежние положения.

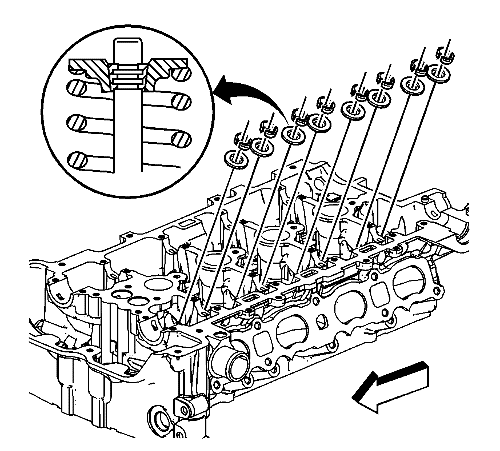

3.	Выполнить следующую процедуру для снятия шпонок клапанов, пружин и держателей:

3.1

Используя инструменты для сжатия пружин EN-8062 и EN-43963 , сжать пружину клапана.

3.2

Снять сухари клапана.

3.3

Медленно снять инструменты EN-8062 и EN-43963 с узла пружины клапана.

3.4

Снять фиксатор.

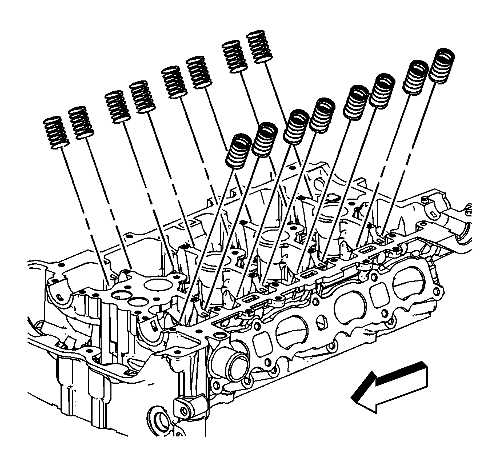

4.	Снять пружины.

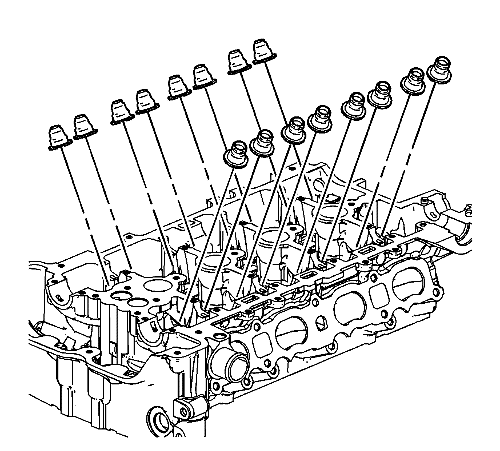

5.	Используя съемник EN-36017 , снять маслосъемные колпачки клапанов. Выбросить уплотнения, не использовать их повторно.

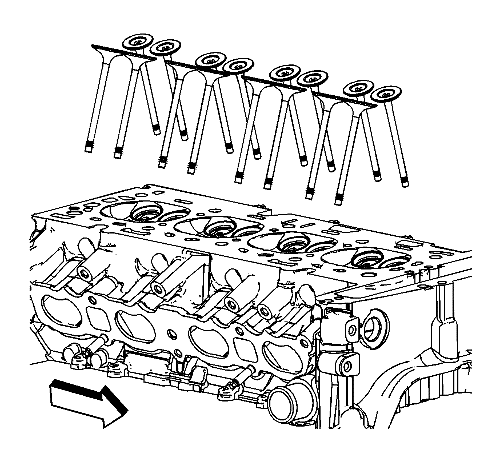

6.	Снять клапаны .

7.	Снять заглушки с головки цилиндров.
