Демонтаж блока переднего дифференциала
Table
1:
Снятие ведомой шестерни переднего дифференциала
Table
2:
Извлечение оси сателлитов переднего дифференциала
Table
3:
Передний дифференциал - Снятие ведущей шестерни и полуосевой шестерни
Table
4:
Снятие подшипника переднего дифференциала
Table
5:
Спидометр - Снятие ведущей шестерни

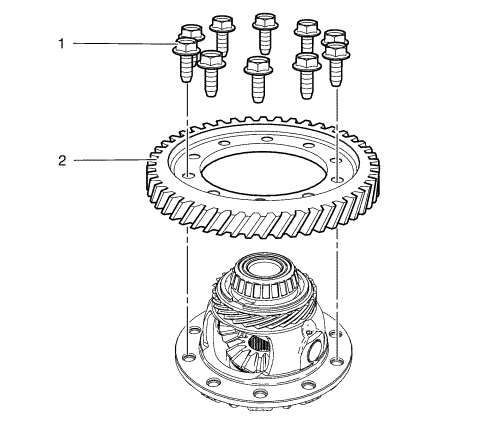

Снятие ведомой шестерни переднего дифференциала
Снятие ведомой шестерни переднего дифференциала
Выноска
Название компонента
1
Болт ведомой шестерни переднего дифференциала (кол-во: 10 шт.)
Подсказка
Зажать ведомую шестерню переднего дифференциала в верстачных тисках, используя подкладки.
2
Коронная шестерня переднего дифференциала

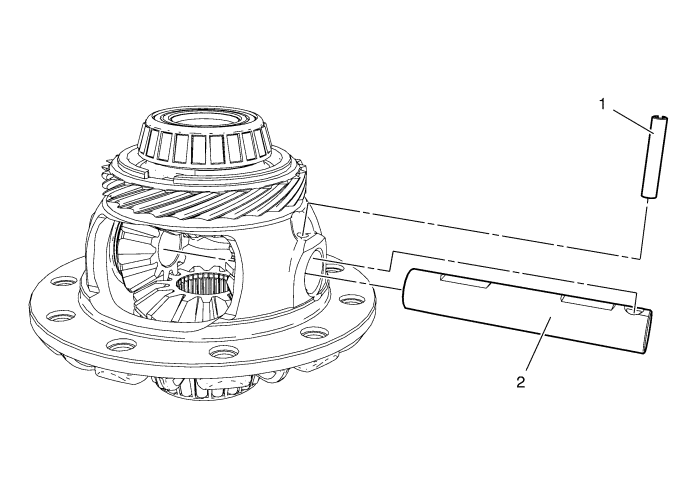

Извлечение оси сателлитов переднего дифференциала
Извлечение оси сателлитов переднего дифференциала
Выноска
Название компонента
1
Палец оси сателлитов переднего дифференциала
2
Ось сателлитов переднего дифференциала

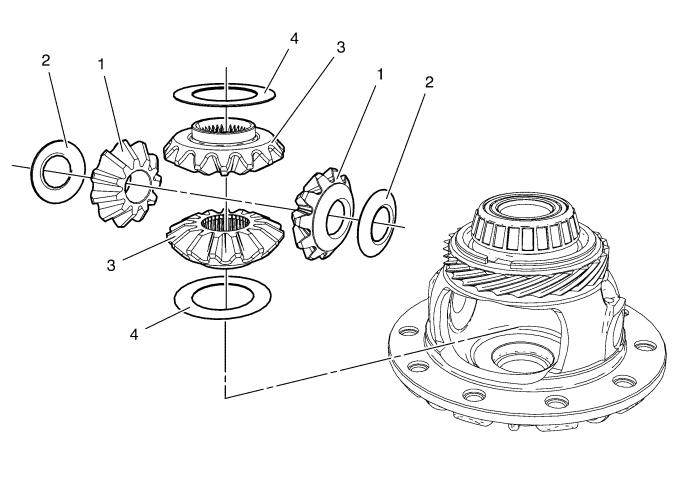

Передний дифференциал - Снятие ведущей шестерни и полуосевой шестерни
Передний дифференциал - Снятие ведущей шестерни и полуосевой шестерни
Выноска
Название компонента
1
Сателлит переднего дифференциала (кол-во: 2 шт.)
2
Упорная шайба сателлита переднего дифференциала (кол-во: 2 шт.)
3
Полуосевая шестерня переднего дифференциала (кол-во: 2 шт.)
4
Упорная шайба полуосевой шестерни переднего дифференциала (кол-во: 2 шт.)

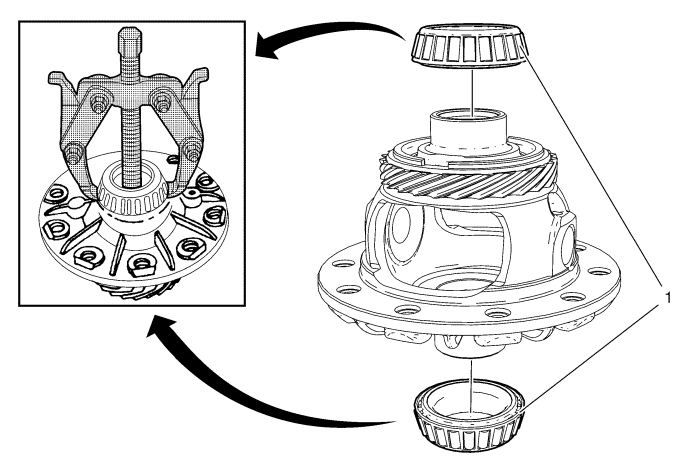

Снятие подшипника переднего дифференциала
Снятие подшипника переднего дифференциала
Выноска
Название компонента
1
Подшипник переднего дифференциала (кол-во: 2 шт.)
Специальный инструмент
Съемник подшипника
CH-161-B
с опорами съемника подшипника

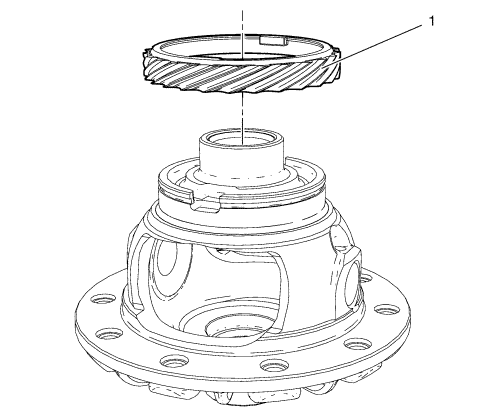

Спидометр - Снятие ведущей шестерни
Спидометр - Снятие ведущей шестерни
Выноска
Название компонента
1
Спидометр - Ведущая шестерня
Специальный инструмент
Съемник подшипника
CH-161-B
с опорами съемника подшипника
