| • | EN-845 Всасывающее устройство |
| • | EN-6361 Щуп для измерения зазоров |
Эквивалентные местные инструменты см. Специальный инструмент .
| Примечание: Обратите внимание на маркировку на крышках подшипника распредвала. |
| 1. | Установите выпускной распредвал (1). |
| Смажьте выпускной распредвал смазочной пастой для скользящих поверхностей MoS 2. См. Клеи, жидкости, смазки и герметики для рекомендаций по использованию смазочной пасты для скользящих поверхностей. |
|
Осторожно:
См. Предупреждение о крепежных деталях |

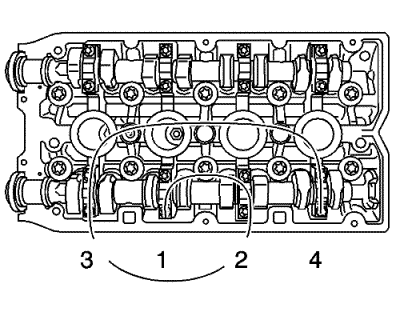

| 2. | Затянуть болты крышек 1-4 подшипников распределительного вала, переходя изнутри наружу по спирали, с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 3. | Установите впускной распредвал (1). |
| Смажьте выпускной распредвал смазочной пастой для скользящих поверхностей MoS 2. См. Клеи, жидкости, смазки и герметики для рекомендаций по использованию смазочной пасты для скользящих поверхностей. |
| 4. | Затянуть болты крышек 1-4 подшипников распределительного вала, переходя изнутри наружу по спирали, с моментом затяжки 8 N·m (71 фунт-дюймов).. |
Примечание:
|
| 5. | Установить первую крышку подшипника (1) распределительного вала и завернуть 4 болта, затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 6. | При замене впускного распредвала проверьте зазор впускных клапанов. |
| 7. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 1. |
| 7.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 1 находились в проверочном положении. |
| 7.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 7.2 | Запишите результат. |
| 8. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 3. |
| 8.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 3 находились в проверочном положении. |
| 8.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 8.2 | Запишите результат. |
| 9. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 4. |
| 9.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 4 находились в проверочном положении. |
| 9.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 9.2 | Запишите результат. |
| 10. | Проверьте 2 клапанный зазор, цилиндр впускного клапана 2. |
| 10.1 | Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 2 находились в проверочном положении. |
| 10.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 10.2 | Запишите результат. |
| 11. | При замене выпускного распредвала проверьте зазор выпускных клапанов. |
| 12. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 4. |
| 12.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 4 находились в проверочном положении. |
| 12.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 12.2 | Запишите результат. |
| 13. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 2. |
| 13.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 2 находились в проверочном положении. |
| 13.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 13.2 | Запишите результат. |
| 14. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 1. |
| 14.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 1 находились в проверочном положении. |
| 14.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 14.2 | Запишите результат. |
| 15. | Проверьте 2 клапанный зазор, цилиндр выпускного клапана 3. |
| 15.1 | Поверните выпускной распредвал в направлении вращения двигателя за шестиугольную шестерню распредвала, чтобы кулачки цилиндра 3 находились в проверочном положении. |
| 15.2 | Установить щуп EN-6361 и проверить зазор клапана. |
| 15.2 | Запишите результат. |
| Примечание: Следите за последовательностью снятия цилиндров 1-4. |

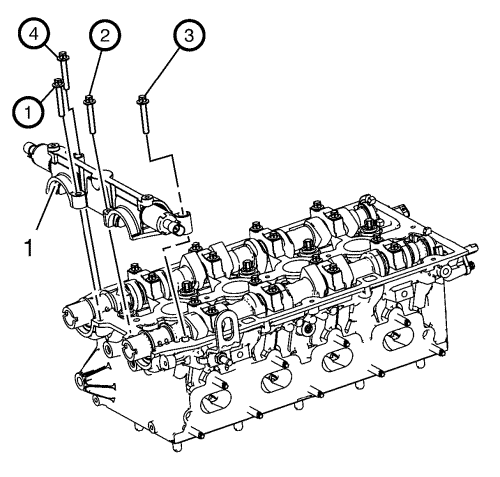

| 16. | Снимите 4 болта опоры подшипника распредвала. |
| 17. | Освободите опору подшипника, мягко ударяя по ней пластмассовым молотком. |
| 18. | Снять 1-ю опору (1) подшипника распределительного вала. |
| Примечание: Пометьте крышки подшипника выпускного распредвала перед удалением. |

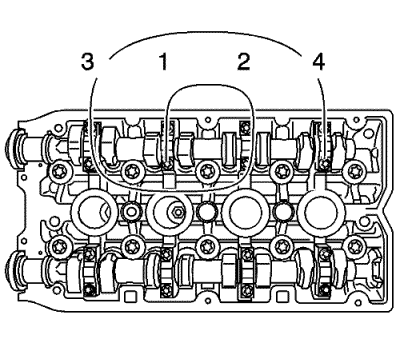

| 19. | Отсоедините крышки подшипника распредвала 1-4, работая снаружи внутрь по спирали, пошагово от 1/2 до 1 оборота. |
| 20. | Снимите крышку подшипника распредвала с головки цилиндра. |
| 21. | Снимите впускной распредвал. |
| Примечание: Пометьте крышки подшипника впускного распредвала перед удалением. |
| 22. | Отсоедините крышки подшипника распредвала 1-4, работая снаружи внутрь по спирали, пошагово от 1/2 до 1 оборота. |
| 23. | Снимите крышку подшипника распредвала с головки цилиндра. |
| 24. | Снимите выпускной распредвал. |
| 25. | С помощью инструмента EN-845 (1) снять 16 толкателей клапанов. |
| 26. | Определите размер клапанного толкателя. |
| 26.1 | Измерение толкателя манжеты, установленного на 3,12 мм (0,123 дюймов), идентификационный номер 12. |
| 26.2 | Измеренное значение между кулачками и толкателями манжеты +0,31 мм (0,012 дюймов) = 3,43 мм (0,135 дюймов) |
| 26.3 | Необходимое значение, клапанный зазор - 0,25 мм (0,010 дюймов) |

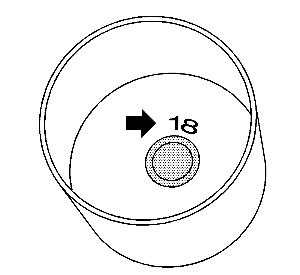

| Примечание: Идентификационный номер, стрелка, находится на внутренней части толкателя клапана. |
| 26.4 | Измерение нового толкателя манжеты = 3,18 мм (0,125 дюймов), идентификационный номер 18. |
| 26.5 | Используйте толкатель клапана с этим размером или с тем, который является ближайшим к нему. |
