Эквивалентные местные инструменты см. Специальный инструмент .
Примечание:
|
| 1. | Снять коробку передач. См. Замена коробки передач . |
|
Примечание:
Инструмент для монтажа и демонтажа DT-6263 можно присоединять только к блоку двигателя, но не к масляному поддону. |
| 2. | Прикрепить инструмент для демонтажа и монтажа DT-6263 (1) к блоку двигателя. |
| Примечание: Не затягивайте болты. |

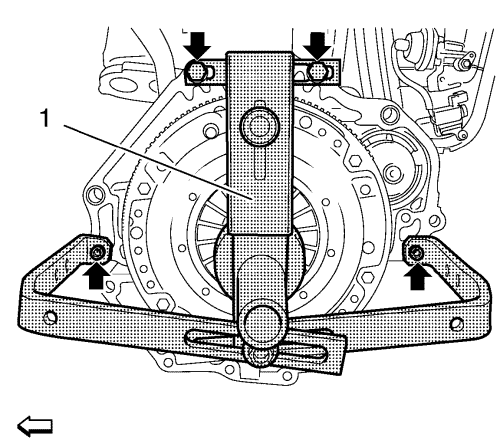

| 3. | Установите 4 болта (см. стрелки). |

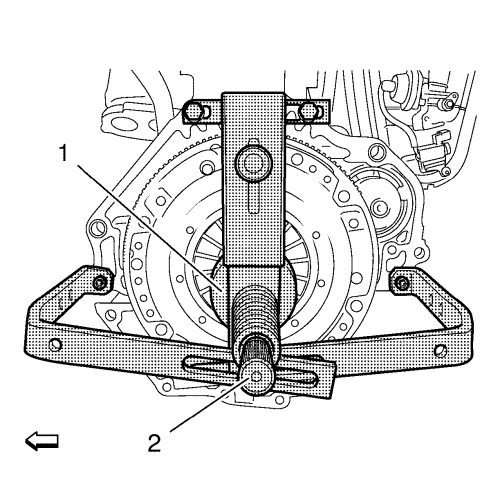

| 4. | Присоединить нужную центральную направляющую сцепления к центрирующей оправке DT-6263-21 (2) |
| 5. | Закрепить инструмент для демонтажа и монтажа DT-6263 . |
| • | Сориентировать инструмент для демонтажа и монтажа DT-6263 по центру. |

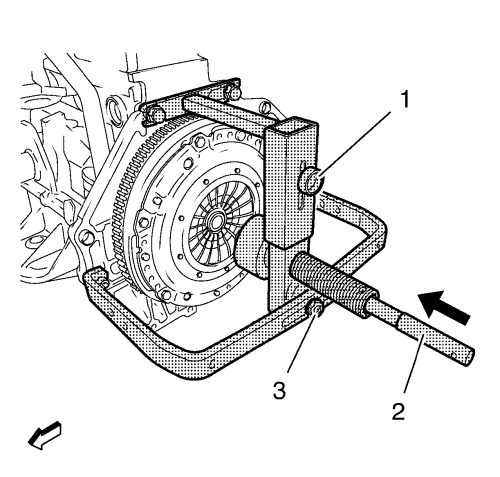

| • | Провести центрирующую оправку DT-6263-21 с центральной направляющей сцепления через инструмент для монтажа и демонтажа DT-6263 в диск сцепления и центр коленвала (см. стрелку). |
| • | Затянуть болт (1). |
| • | Затянуть болт (3). |
| • | Затянуть 4 болта крепления инструмента для монтажа и демонтажа DT-6263 к блоку двигателя. |
| 6. | Освободите от нагрузки ведомый диск сцепления. |

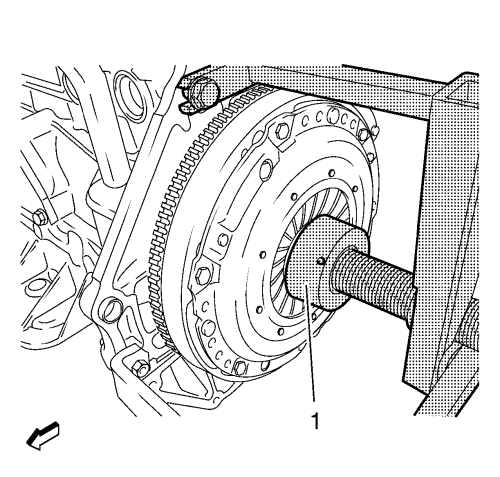

| • | Переместить инструмент для демонтажа и монтажа DT-6263 (1) таким образом, чтобы он оставался против пружинных язычков прижимной пластины сцепления. |
| • | Повернуть инструмент для демонтажа и монтажа DT-6263 по часовой стрелке до упора. |
| 7. | Отсоедините прижимную пластину сцепления (1) от маховика. |

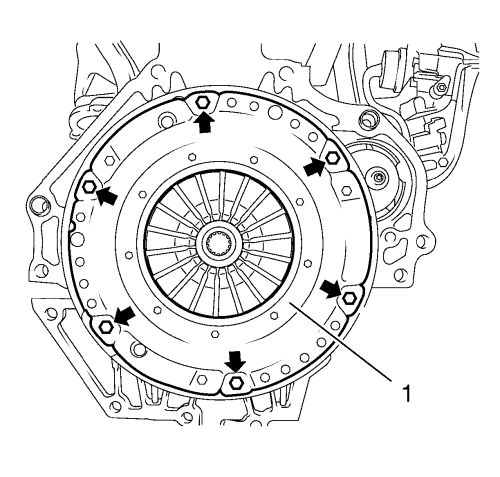

| 8. | Снимите и ВЫБРОСЬТЕ 6 болтов (см. стрелку) прижимной пластины сцепления. |
| 9. | Присоедините прижимную пластину сцепления и ведомый диск. |
| • | Повернуть инструмент для демонтажа и монтажа DT-6263 (1) против часовой стрелки до упора. |
| • | Снять центрирующую оправку DT-6263-21 (2) с центральной направляющей сцепления. |
| Примечание: Прижимную пластину сцепления и ведомые диски, загрязненные посторонними веществами (маслом. чистящими средствами и др.), необходимо заменить. Проверьте ведомый диск сцепления на предмет отсутствия повреждений и фрикционной ржавчины в профиле ступицы и замените его, если необходимо. Не чистите ни прижимную пластину, ни ведомый диск сцепления с помощью чистящих аппаратов высокого давления или покомпонентной стиральной машины. |
| 10. | Проверьте прижимную пластину и ведомый диск сцепления (1) на предмет износа и замените их, если необходимо. |
| 11. | Проверьте выступ накладки на заклепках накладки сцепления. Ведомый диск сцепления обязательно нужно заменить, если выступ накладки составляет менее 0,5 мм (0,020 дюйма) (см. стрелки). Кроме того, прижмите ведомый диск сцепления к входному валу коробки передач и проверьте легкость движения. |
| Примечание: Выражение "со стороны коробки передач" означает, что объект обращен к коробке передач. |
| 1. | Присоедините прижимную пластину сцепления и ведомый диск к маховику. |
| 2. | Отцентрировать прижимную пластину сцепления и ведомый диск с помощью центрирующей оправки DT-6263-21 (1) и центральной направляющей сцепления. |
| Примечание: Не затягивайте болты. |

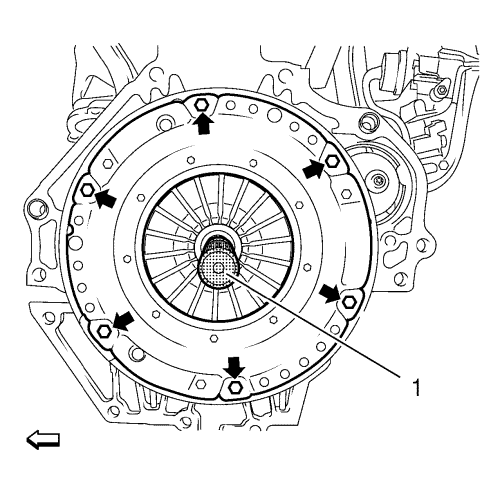

| 3. | Установите 6 НОВЫХ болтов (см. стрелки). |
| 4. | Присоедините прижимную пластину сцепления к маховику. |
| 5. | Повернуть инструмент для демонтажа и монтажа DT-6263 (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
|
Осторожно:
См. Предостережение о фиксаторе с затягиванием до предела текучести . |
| 6. | Затянуть 6 НОВЫХ болтов перекрестным образом до момента затяжки 15 N·m (12 фунт-футов). |
| 7. | Отсоединить инструмент для демонтажа и монтажа DT-6263 (1) от блока двигателя. |

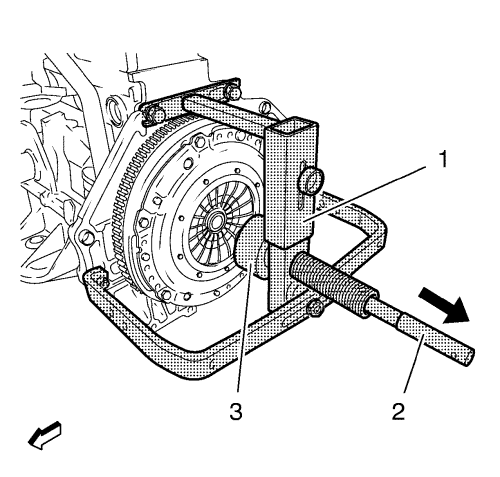

| • | Повернуть инструмент для демонтажа и монтажа DT-6263 (3) против часовой стрелки до упора. |
| • | Снять центрирующую оправку DT-6263-21 (2) и центральную направляющую сцепления (см. стрелку). |
| • | Снять 4 болта крепления инструмента для монтажа и демонтажа DT-6263 к блоку двигателя. |
| 8. | Установите коробку передач. См. Замена коробки передач . |
