Информация по обслуживанию

Orlando

Установка маховика двигателя (LDE, LED, LFJ, LXV, 2H0, LUW)

•	EN-652 Стопор для маховика

•	EN-45059 Комплект датчика угла затяжки

Эквивалентные местные инструменты см. Специальный инструмент .

1.	Очистите резьбу в коленвале.

2.	Установить маховик (2).

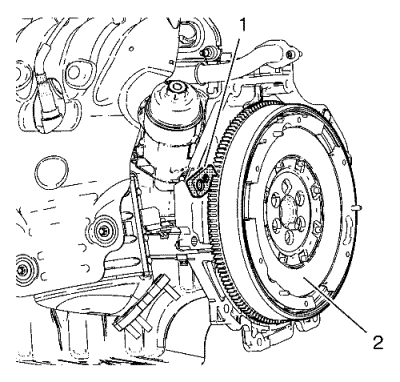

3.	Установить держатель EN-652 (1).

Осторожно: См. Предупреждение о крепежных деталях

Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести

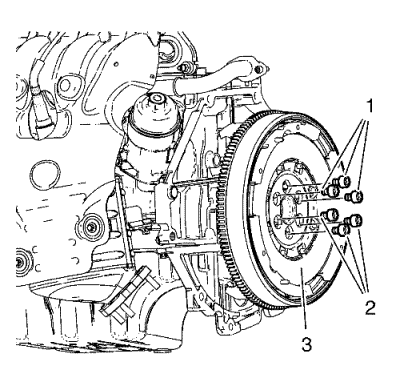

4.	Завернуть 6 НОВЫХ болтов (1, 2) маховика и затянуть их в 3 этапа с использованием комплекта датчиков EN-45059 :

4.1

Сначала затяните до 35 N·m (26 фунт-футов).

4.2

Второй этап: дополнительно затянуть на угол 30°.

4.3

Третий этап, дополнительный: 15°.

5.	Снять держатель EN-652 .
