Orlando

Описание и работа передней подвески (Составной кривошип)

Данный автомобиль имеет полунезависимую заднюю подвеску с упругой балкой, состоящую из следующих компонентов:

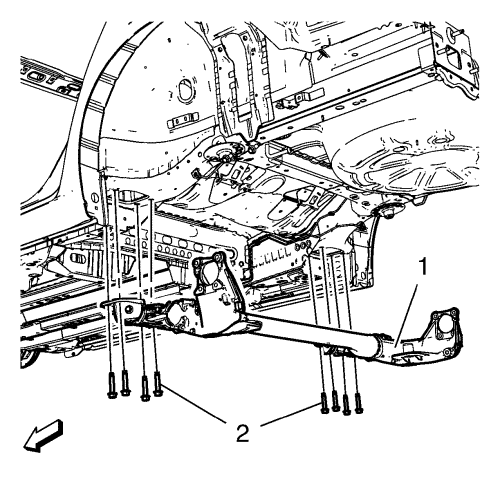

Ось в сборе (1) крепится к днищу посредством резиновых втулок и кронштейнов, расположенных спереди каждого неотделяемого продольного рычага. Кронштейны крепятся к боковым лонжеронам днища кузова с помощью болтов (2). Геометрическое отношение колес к осевой линии кузова поддерживается самой конструкцией оси.
