Информация по обслуживанию

•	CH-6068 Пружинное натяжное устройство

•	CH-6066 Удерживающее устройство

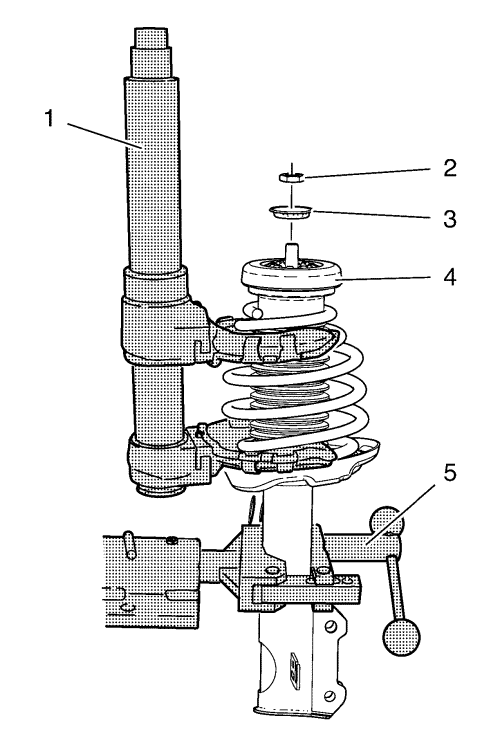

2.	Установить стойку в держатель CH-6066 (5).

3.	Натянуть пружину (4) с помощью натяжителя CH-6068 , чтобы снять напряжение пружины с верхнего крепления стойки.

4.	Снять гайку стойки (2).

5.	Снять шайбу (3) изолятора крепления стойки.

6.	Снять компоненты передней амортизационной стойки:

6.1

Снять блок (2) изолятора крепления стойки. Осмотреть на наличие повреждений, при необходимости заменить.

6.2

Снять блок (3) опоры крепления стойки. Осмотреть на наличие повреждений, при необходимости заменить.

6.3

Снять отбойник (4). Осмотреть на наличие повреждений, при необходимости заменить.

6.4

Снять изолятор (5). Осмотреть на наличие повреждений, при необходимости заменить.

6.5

Снять пружину (6) с помощью натяжителя CH-6068 (1).

6.6

Снять натяжение пружины с помощью натяжителя CH-6068 . Осмотреть на наличие повреждений, при необходимости заменить.

6.7

Снять стойку (7) с держателя CH-6066 (8).

7.	Снять нижний изолятор (1). Осмотреть на наличие повреждений, при необходимости заменить.

1.	Установить нижний изолятор (1).

2.	Установить компоненты амортизационной стойки:

2.1

Установить стойку (7) в держатель CH-6066 (8).

2.2

Установить пружину (6) в натяжитель CH-6068 (1), сжать пружину, чтобы устранить ее напряжение.

2.3

Установить пружину (6) в стойку (7).

2.4

Установить изолятор (5) в стойку (7).

2.5

Установить отбойник (4) в стойку (7).

2.6

Прикрепить опору (3) крепления стойки к стойке (7).

2.7

Прикрепить изолятор крепления в сборе (2) к стойке (7).

3.	Установить шайбу (3) изолятора крепления стойки.

4.	Установить гайку (2) стойки на вал стойки и затянуть ее с моментом 70 N·m (52 фунт-фута).

5.	Снять натяжитель CH-6068 (1) с пружины (4).

6.	Снять переднюю стойку с держателя CH-6066 (5).

Замена амортизационной стойки, детали амортизационной стойки или пружины
