Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент
| 1. | Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |

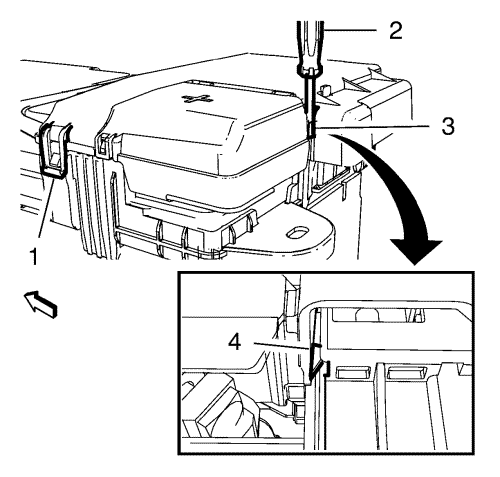

| 2. | Освободить фиксирующий выступ (1) на крышке коробки предохранителей аккумулятора. |
| 3. | Используйте подходящую отвертку (2), чтобы освободить зажим (4) через окно (3). |
| Примечание: Вытянуть кожух коробки предохранителей аккумулятора. НЕ вытягивать заслонку. |

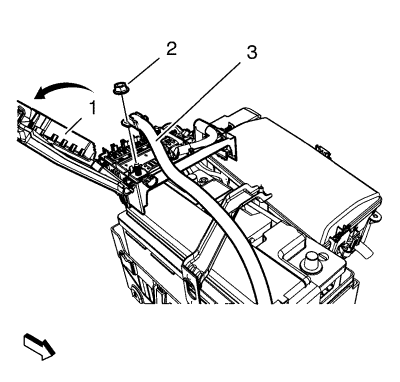

| 4. | Откройте крышку коробки предохранителей аккумулятора (1). |
| 5. | Отвернуть гайку (2) крепления положительного провода аккумулятора к стартеру. |
| 6. | Снять положительный провод стартера (3) с аккумулятора. |

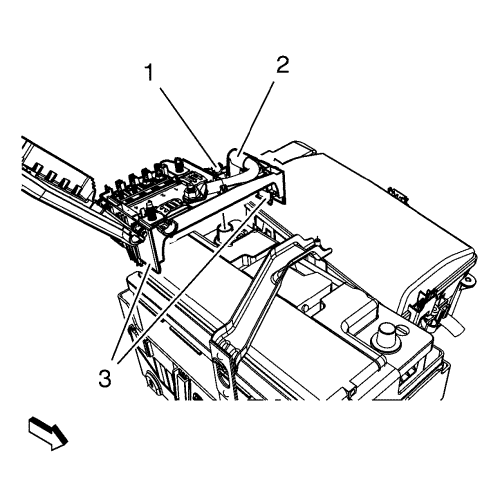

| 7. | Слегка отвернуть гайку (1) положительного провода на аккумуляторе. |
| 8. | Снять положительный провод аккумулятора (2) |
| 9. | Освободить 2 фиксирующих выступа (3) и снять крышку положительного провода аккумулятора. |
| 10. | Отвернуть гайку (2) прижимного фиксатора аккумулятора. |
| 11. | Снять прижимной фиксатор аккумулятора (1) с поддона аккумулятора (3). |

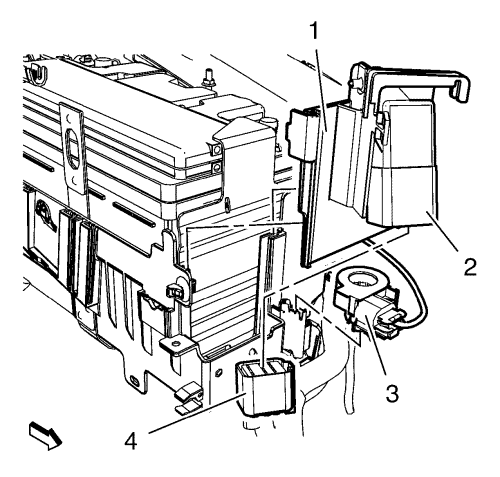

| 12. | Освободить датчик тока (3) от поддона аккумулятора. |
| 13. | Отсоединить разъем (4) жгута проводов контроллера свечей подогрева. |
| 14. | Снять кронштейн (2) контроллера свечей подогрева с поддона аккумулятора. |

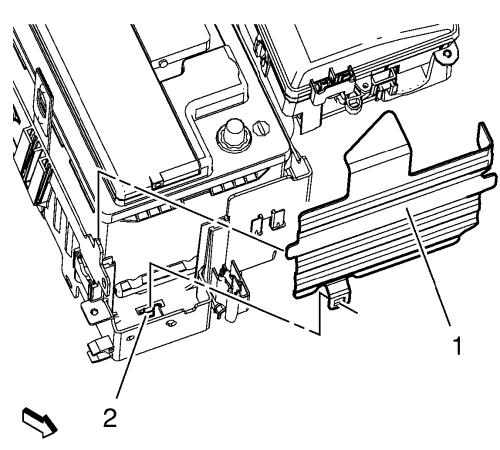

| 15. | Освободить фиксирующие выступы (2) и снять защиту поддона аккумулятора (1). |
| 16. | Извлечь аккумулятор съемником GE-49379 . |
| 1. | Установить аккумулятор съемником GE-49379 . |
| 2. | Установить защиту поддона аккумулятора (1). |
| 3. | Установить кронштейн (2) контроллера свечей подогрева на поддон аккумулятора. |
| 4. | Подсоединить разъем (4) жгута проводов контроллера свечей подогрева. |
| 5. | Прикрепить датчик тока (3) к поддону аккумулятора. |
| 6. | Установить прижимной фиксатор аккумулятора (1) на поддон аккумулятора (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 7. | Завернуть гайку (2) прижимного фиксатора аккумулятора и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 8. | Установить крышку положительного провода аккумулятора и прикрепить 2 фиксирующих выступа (3). |
| 9. | Установить положительный провод аккумулятора (2). |
| 10. | Завернуть гайку (1) положительного провода на аккумуляторе и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 11. | Установить положительный провод аккумулятора на стартер (3). |
| 12. | Завернуть гайку (2) положительного провода стартера и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 13. | Закройте крышку коробки предохранителей и зафиксируйте фиксирующие выступы (1) и (4). |
| 14. | Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
