Captiva

Проверка давления в линии

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять грязевой щиток левого переднего крыла. См. Замена покрытия арки переднего колеса .

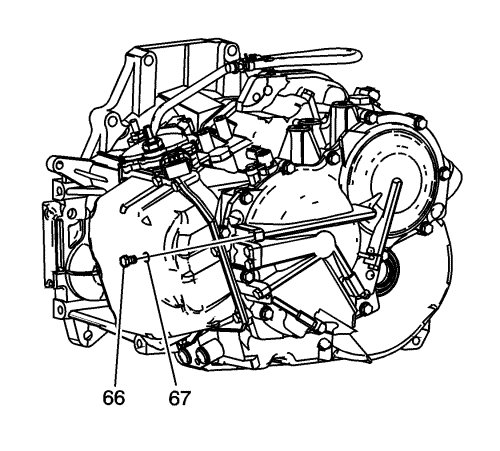

3. Снять пробку отверстия для измерения давления трансмиссионного масла автоматической коробки передач (66) и уплотнительное кольцо (67).

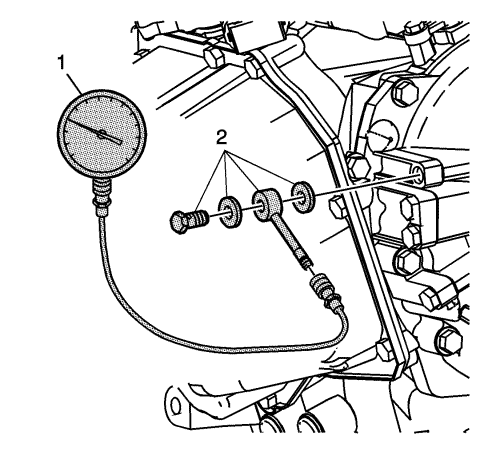

4. Установить адаптер J-21867-50 (2) с уплотнительной шайбой на обеих сторонах адаптера в отверстие для проверки герметичности линий гидропривода.
5. Установить крепление быстрого соединения адаптера J-21867-50 на шланг манометра J 21867.
6. Подсоединить манометр J 21867 (1) к адаптеру J-21867-50 (2).
7. Полностью включить стояночный тормоз.
8. Подключить прибор диагностики числа оборотов двигателя в минуту.
9. Запустить двигатель и позволить ему разогреться на холостом ходу.
10. Сильно нажать на тормоз и переключиться на задний ход (R).
11. Позволить двигателю поработать в холостом режиме и записать давление в линиях 500-610 кПа (73-89 фунтов на квадратный дюйм).

Примечание: Проверку при 2600 об/мин не следует выполнять долее 5 секунд.

12. Увеличить частоту вращения двигателя до 2600 об/мин и записать давление в линиях 1710-1980 кПа (248-287 фунтов на квадратный дюйм).
13. Позволить трансмиссионному маслу остывать в положении парковки (P) не менее одной минуты.
14. Сильно нажать на тормоз и переключиться на передний ход (D).
15. Позволить двигателю поработать в холостом режиме и записать давление в линиях 330-390 кПа (48-57 фунтов на квадратный дюйм).

Примечание: Проверку при 2600 об/мин не следует выполнять долее 5 секунд.

16. Увеличить частоту вращения двигателя до 2600 об/мин и записать давление в линиях 1280-1418 кПа (186-206 фунтов на квадратный дюйм).
17. Если давление в линиях выходит за пределы допустимого, следует обратиться к таблице результатов измерения давления.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




18. Снять инструменты и установить пробку отверстия для измерения давления трансмиссионного масла автоматической коробки передач (66), а также новое уплотнительное кольцо (67). Затянуть пробку отверстия для измерения давления с моментом 7 Н·м (62 фунта дюйм).
19. Установить грязевой щиток левого переднего крыла. См. Замена покрытия арки переднего колеса .
