Разборка блока управляющих клапанов сзади

Предупреждение: Пружины клапанов могут быть сильно сжаты. При снятии стопорных колец и пробок проявляйте осторожность. Возможно травмирование.

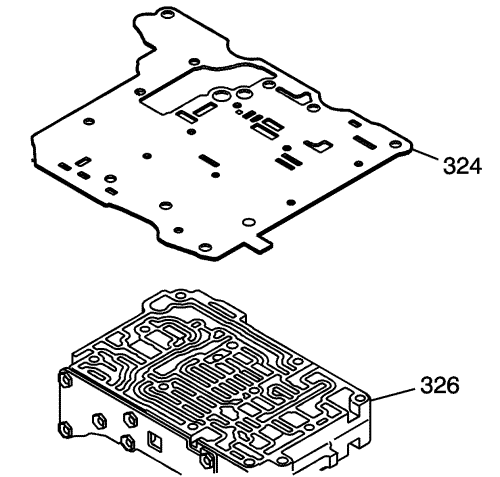

1. Снять разделительную плиту и прокладку (324) с заднего блока управляющих клапанов (326).

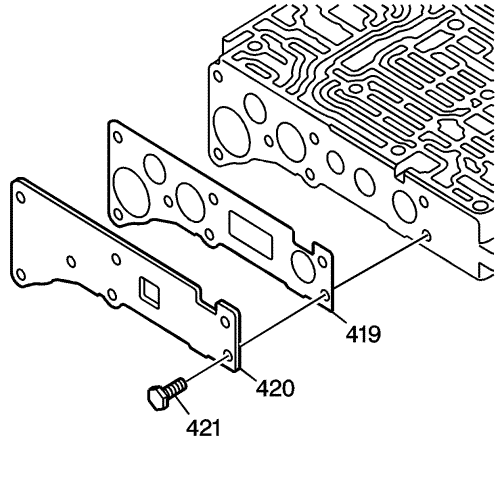

2. Извлечь 7 болтов (421) задней плоской крышки блока клапанов.
3. Снять заднюю плоскую крышку (420) блока клапанов.
4. Снять прокладку (419) задней плоской крышки блока клапанов.

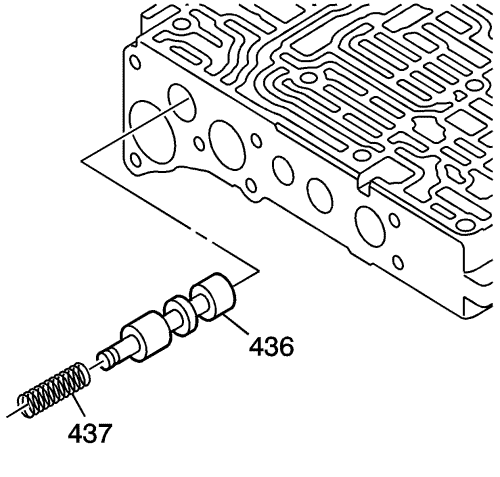

5. Извлечь пружину (437) вспомогательного клапана-регулятора.
6. Извлечь вспомогательный клапан-регулятор (436).

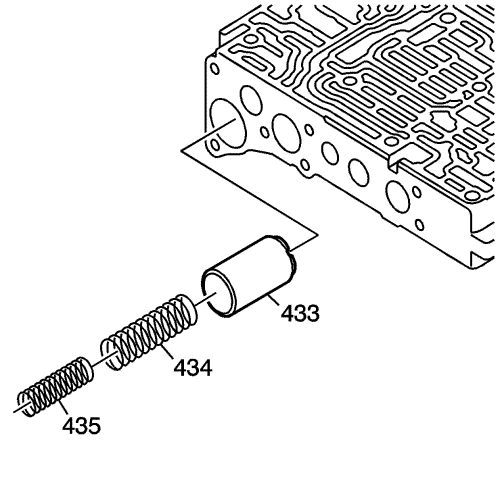

7. Снять пружину поршня аккумулятора управления давлением в линии (SLT) - внутреннюю (435).
8. Снять пружину поршня аккумулятора управления давлением в линии (SLT) - внешнюю (434).
9. Снять поршень аккумулятора управления давлением в линии (SLT) (433).

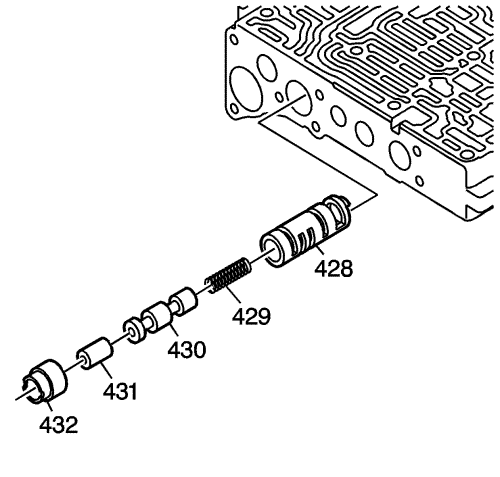

10. Снять втулку толкателя клапана управления давлением при переключении (432).
11. Снять толкатель клапана управления давлением при переключении (431).
12. Снять клапан управления давлением при переключении (430)
13. Снять пружину клапана управления давлением при переключении (429).
14. Снять втулку клапана управления давлением при переключении (428).

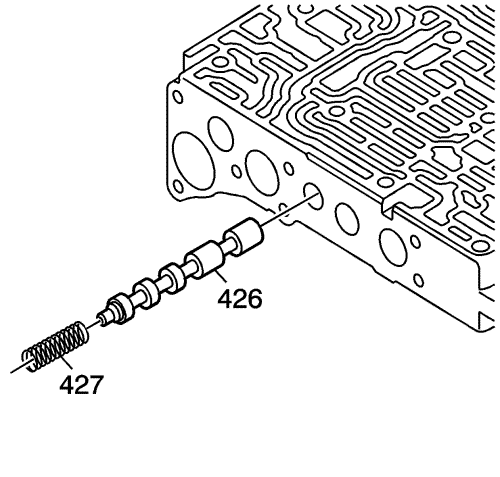

15. Извлечь пружину (427) клапана переключения M2.
16. Извлечь клапан переключения M2 (426).

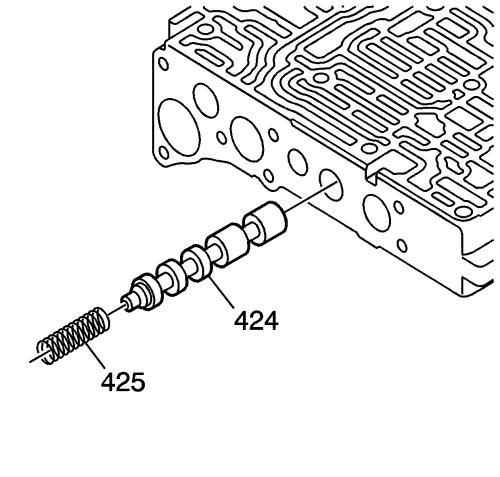

17. Снять пружину переключающего клапана управления давлением при переключении (425).
18. Снять переключающий клапан управления давлением при переключении (424).

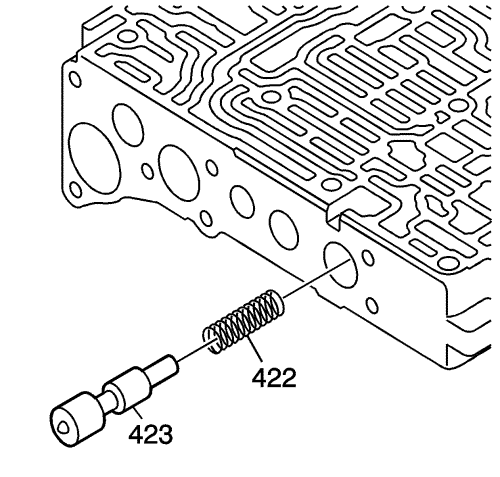

19. Извлечь клапан (423) управления тормозной ленты (B4) третьей передачи.
20. Извлечь пружину (422) клапана управления тормозной ленты (B4) третьей передачи.

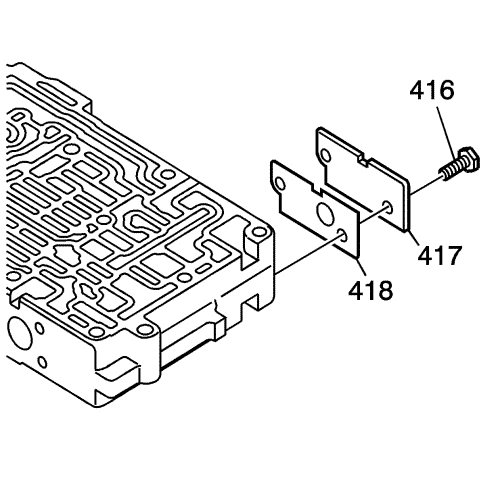

21. Извлечь 2 болта (416) задней плоской крышки блока клапанов.
22. Снять заднюю плоскую крышку (417) блока клапанов.
23. Снять прокладку (418) задней плоской крышки блока клапанов.

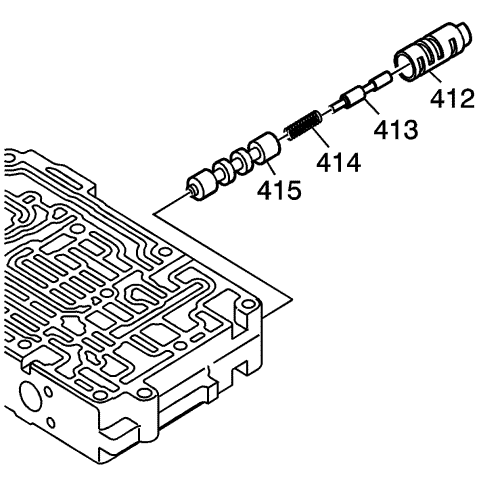

24. Извлечь гильзу (412) ускорительного клапана управления блокировкой.
25. Извлечь плунжер (413) ускорительного клапана управления блокировкой.
26. Извлечь пружину (414) ускорительного клапана управления блокировкой.
27. Извлечь ускорительный клапан управления блокировкой (415).

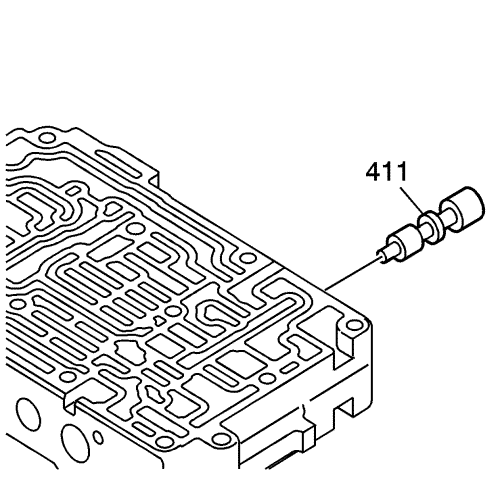

28. Снять управляющий клапан муфты 1-2 передачи и заднего хода (B5) (411).
