Разборка клапанного блока - Средняя часть

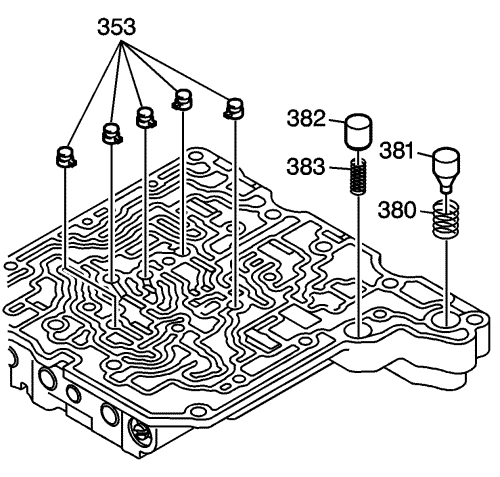

    749786

    Предупреждение: Пружины клапанов могут быть сильно сжаты. При снятии стопорных колец и пробок проявляйте осторожность. Возможно травмирование.

  1. Извлечь обратный клапан (382) гидротрансформатора.
  2. Извлечь пружину (383) обратного клапана гидротрансформатора.
  3. Извлечь перепускной клапан (381) охладителя.
  4. Извлечь пружину (380) перепускного клапана охладителя.
  5. Извлечь 5 обратных клапанов (353) аккумулятора.

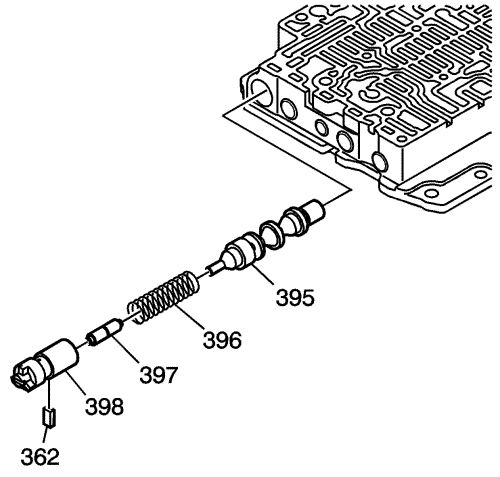

    6. 767390
  6. Извлечь фиксатор (362) пробки гильзы/канала.
  7. Извлечь гильзу (398) главного клапана-регулятора.
  8. Извлечь плунжер (397) главного клапана-регулятора.
  9. Извлечь пружину (396) главного клапана-регулятора.
  10. Извлечь главный клапан-регулятор (395).

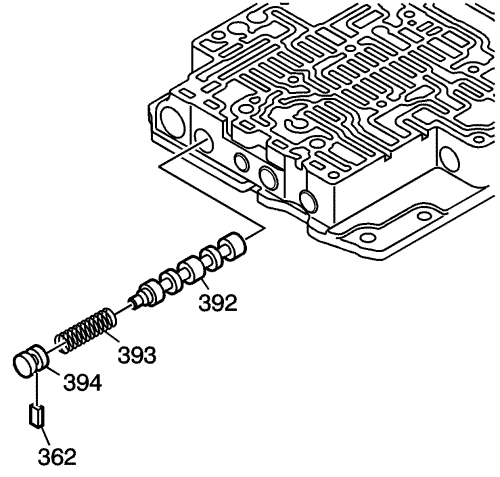

    11. 767394
  11. Извлечь фиксатор (362) пробки гильзы/канала.
  12. Извлечь пробку (394) канала клапана переключения U2.
  13. Извлечь пружину (393) клапана переключения U2.
  14. Извлечь клапан переключения U2 (392).

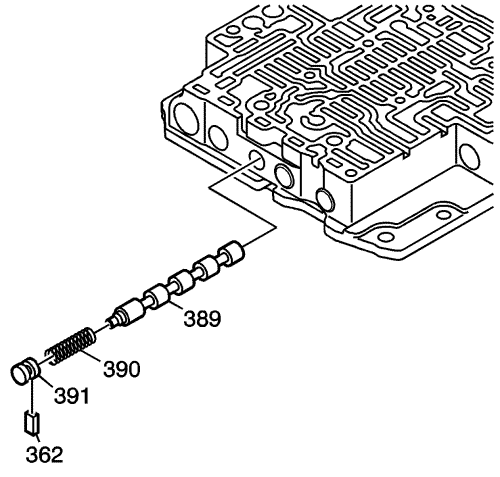

    15. 767397
  15. Извлечь фиксатор (362) пробки гильзы/канала.
  16. Извлечь пробку (391) канала клапана переключения M1.
  17. Извлечь пружину (390) клапана переключения M1.
  18. Извлечь клапан переключения M1 (389).

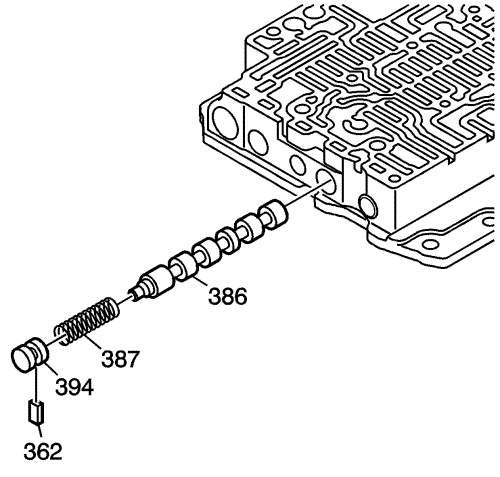

    19. 767399
  19. Извлечь фиксатор (362) пробки гильзы/канала.
  20. Извлечь пробку (394) канала клапана переключения U2.
  21. Извлечь пружину (387) клапана переключения U1.
  22. Извлечь клапан переключения U1 (386).

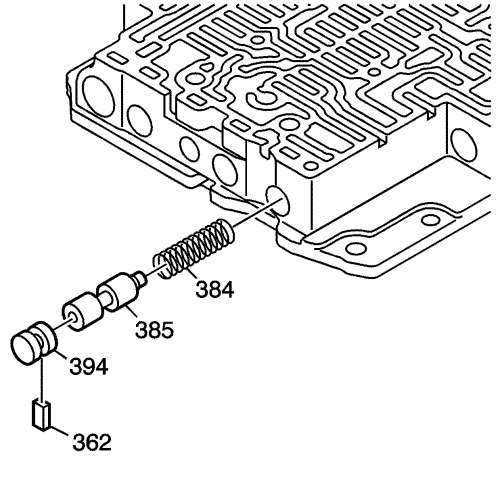

    23. 767401
  23. Извлечь фиксатор (362) пробки гильзы/канала.
  24. Извлечь пробку (394) канала клапана переключения U2.
  25. Извлечь клапан (385) растормаживания тормозной ленты (B4) 3-ей передачи.
  26. Извлечь пружину (384) клапана растормаживания тормозной ленты (B4) 3-ей передачи.

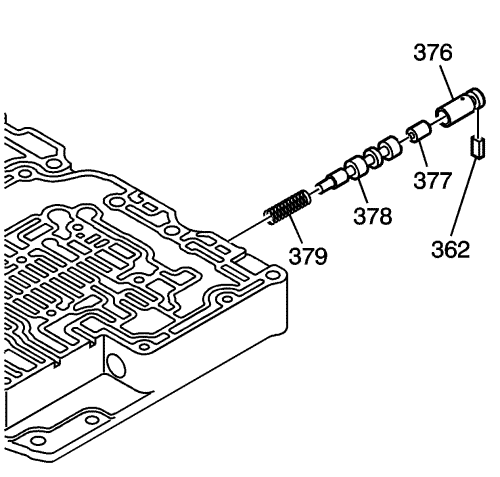

    27. 767402
  27. Извлечь фиксатор (362) пробки гильзы/канала.
  28. Извлечь гильзу (376) электромагнитного ускорительного клапана.
  29. Извлечь плунжер (377) электромагнитного ускорительного клапана.
  30. Извлечь электромагнитный ускорительный клапан (378).
  31. Извлечь пружину (379) электромагнитного ускорительного клапана.

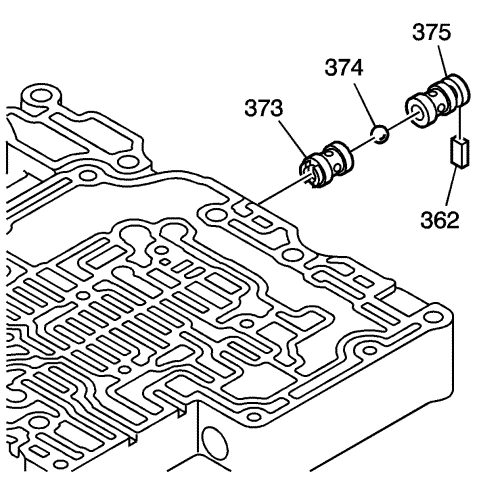

    32. 767404
  32. Извлечь фиксатор (362) пробки гильзы/канала.
  33. Извлечь втулку шарикового обратного клапана переключения задней передачи - наружную (375).
  34. Извлечь шариковый обратный клапан переключения задней передачи (374).
  35. Извлечь втулку шарикового обратного клапана переключения задней передачи - внутреннюю (373).
