Примечание: Перед установкой погрузить новые диски муфты в жидкость для автоматических коробок передач не менее чем на 2 часа.
- Осмотреть диски муфты на наличие износа или следов перегрева. При обнаружении износа или следов перегрева заменить диски.
- Встряхнуть поршень для проверки состояния шарикового клапана.
Предупреждение: Во избежание повреждения глаз при использовании сжатого воздуха, всегда надевайте защитные очки.

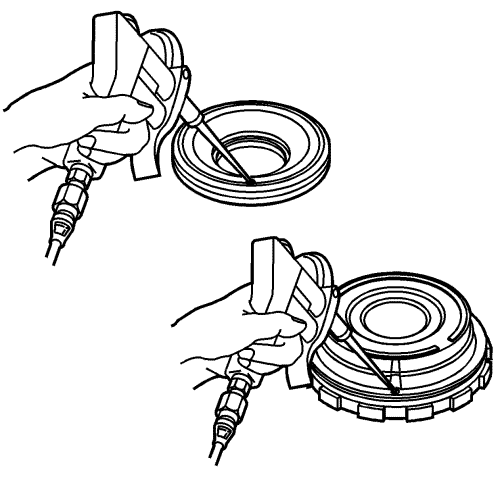

- Подать на шариковый клапан сжатый воздух и убедиться в отсутствии утечки.
- Осмотреть канавки для уплотнительных колец в поршнях на наличие выбоин или царапин.
- Осмотреть выступы для дисков на поршне муфты переднего хода на наличие канавок.
- Если поршень неисправен, заменить его.

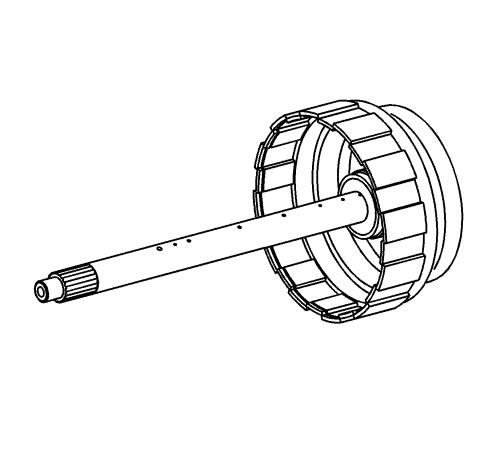

- Очистить корпус муфт переднего хода и прямой передачи и высушить на воздухе. Тщательно удалить следы растворителя из маслоканалов.
- Осмотреть муфты переднего хода и прямой передачи на наличие следующих неисправностей:
| • | Область подшипника ведущего вала и втулки на наличие сильного износа или повреждений |
| • | Заднюю поверхность опорного подшипника на наличие сильного износа или повреждений |
| • | Дорожки поршня на выбоины, канавки или сильный износ |
| • | Выступы для дисков муфты на наличие каналов, мешающих скольжению дисков муфты |
- Заменить корпус муфты переднего хода и прямой передачи, если будет обнаружено любое из указанных выше условий.
- Смазать жидкостью для автоматических коробок передач новые уплотнения поршня муфты переднего хода.

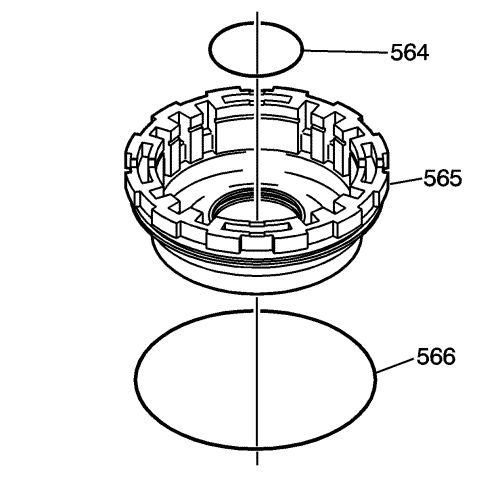

- Установить внутреннее уплотнение (564) и внешнее уплотнение (566) поршня муфты переднего хода на поршень (565).
- Смазать жидкостью для автоматических коробок передач внутреннюю поверхность барабана муфты переднего хода.
Примечание: Следите за тем, чтобы не повредить уплотнения поршня муфты переднего хода.
- Рукой вдавить поршень муфты переднего хода (565) в корпус муфты переднего хода и прямой передачи с ведущим валом.
- Смазать жидкостью для автоматических коробок передач новые уплотнения поршня муфты прямой передачи.

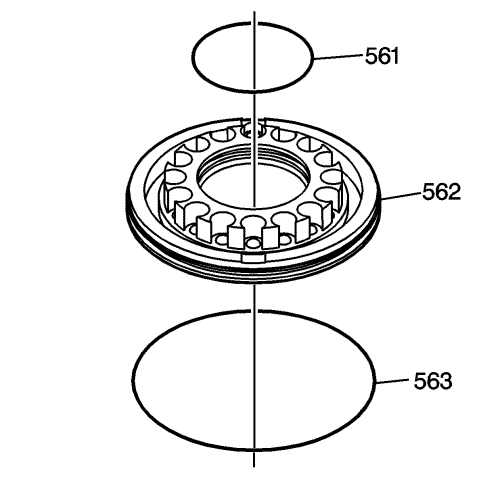

- Установить внутреннее уплотнение (561) и внешнее уплотнение (563) поршня муфты прямой передачи на поршень (562).
- Смазать жидкостью для автоматических коробок передач внутреннюю поверхность поршня муфты переднего хода.
Примечание: Следите за тем, чтобы не повредить уплотнения поршня муфты прямой передачи.
- Рукой вдавить поршень муфты прямой передачи (562) в корпус муфты переднего хода.

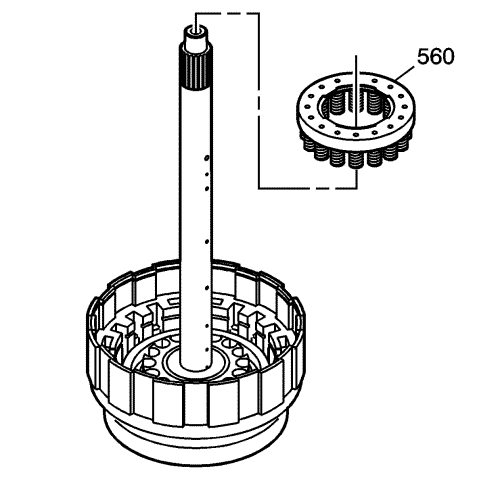

- Установить блок пружин муфты прямой передачи (560) в поршень прямой передачи так, чтобы пружины попали в отверстия поршня.
Примечание: Не совмещать зазор в замке стопорного кольца пружины муфты прямой передачи (559) с зубцом держателя пружины.
- Установить стопорное кольцо пружины муфты прямой передачи (559).

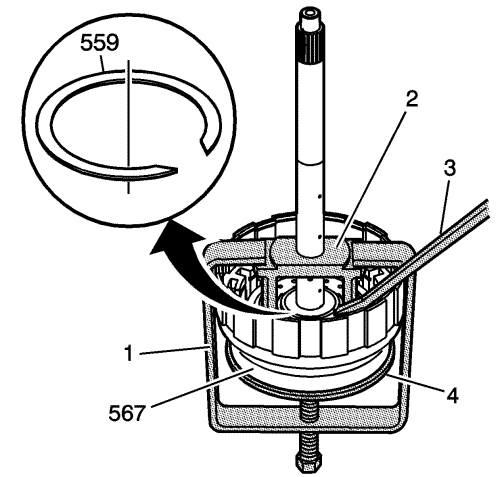

| 19.1. | Установить J 25024-A (1) в тиски с находящимся снизу и вывернутым нажимным винтом. |
| 19.2. | Поместить пружину J-45186 (2) на вал корпуса муфты прямой передачи и входного вала в сборе (567). |
| 19.3. | Установить J 21420-2 (4) от J 23327 сверху на нажимной винт приспособления J 25024-A (1). |
| 19.4. | С помощью нажимного винта сжать пружину муфты, чтобы можно было установить стопорное кольцо. |
| 19.5. | С помощью J 28585 (3) или разжимных щипцов установить стопорное кольцо. |
| 19.6. | Снимите инструменты. |
Примечание: Проверить правильность расположения нажимного диска муфты прямой передачи.

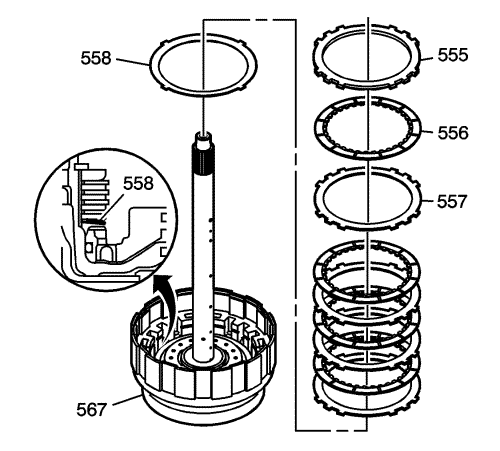

- Установить прижимной диск (558) муфты прямой передачи. Диск имеет выпуклую форму.
- Установить 4 стальных пластины муфты прямой передачи (557) и 4 волоконных пластины муфты прямой передачи (556).
- Установить опорный диск (555) муфты прямой передачи.
Примечание: Проверить, чтобы зазор стопорного кольца (554) опорного диска муфты прямой передачи не совпадал ни с одним из пазов.

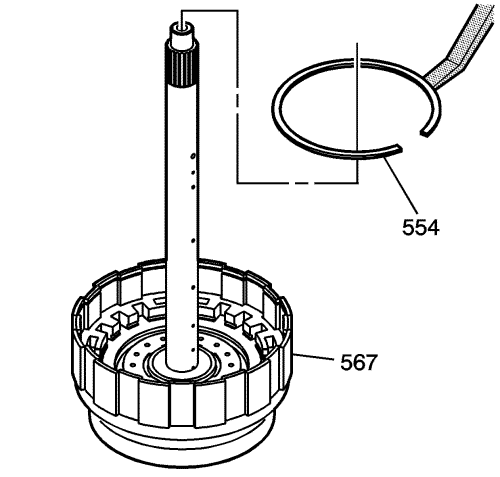

- При помощи съемника J-28585 установить стопорное кольцо опорного диска муфты прямой передачи (554) в канавку на корпусе муфты переднего хода и прямой передачи - с входным валом (567).

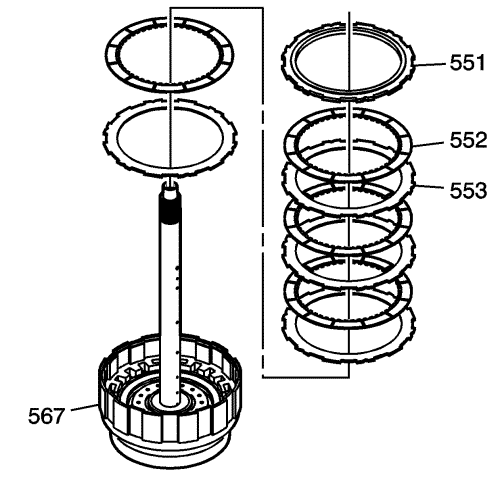

- Установить 4 стальных пластины муфты переднего хода (553) и 4 волоконных пластины муфты переднего хода (552).
- Установить опорный диск (551) муфты переднего хода.
Примечание: Проверить, чтобы зазор стопорного кольца (550) опорного диска муфты переднего хода не совпадал ни с одним из пазов.

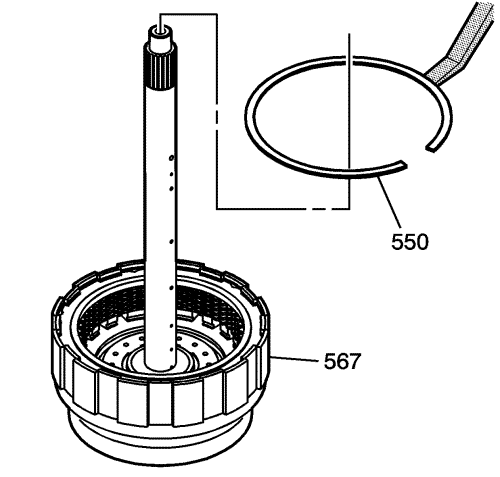

- При помощи съемника J 28585 установить стопорное кольцо опорного диска муфты переднего хода (550) в канавку на корпусе муфты переднего хода и прямой передачи - с входным валом (567).

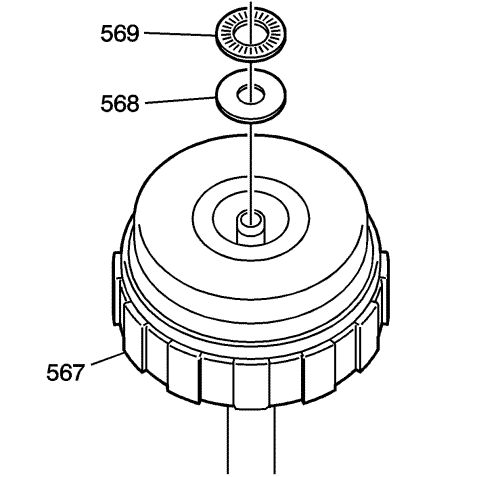

- Установить обойму опорного подшипника корпуса передачи переднего хода (568) толщиной 0,81 мм (0,032 дюйма) и опорный подшипник корпуса передачи переднего хода (569).
- Нанести масло для автоматических трансмиссий на новое уплотнительное кольцо ведущего вала (570).

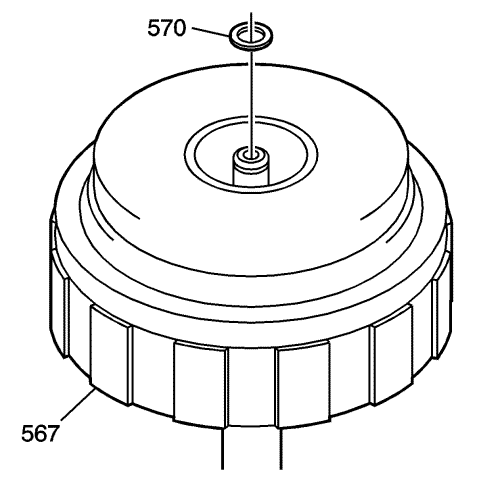

- Установить новое уплотнительное кольцо ведущего вала (570) в канавку в корпусе муфты переднего хода и прямой передачи с ведущим валом (567).
