Captiva

Муфта заднего хода 1-2 Узел водила Монтаж

1. Поверните узел коробки передач так, чтобы боковая часть картера гидротрансформатора смотрела вверх.

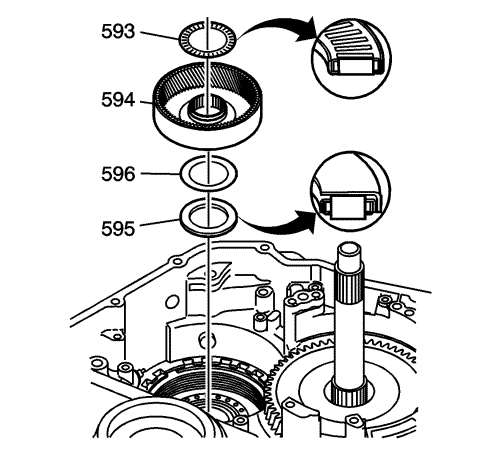

2. Установите узел заднего упорного подшипника шестерни внутреннего зацепления муфты заднего хода 1-2 (595) плоской стороной вверх.
3. Установите шайбу шестерни внутреннего зацепления (596) муфты заднего хода 1-2 Подбор правильной шайбы осуществляется во время монтажа узла приводной шестерни переднего дифференциала.
4. Установите шестерню внутреннего зацепления муфты заднего хода 1-2 (594).
5. Установите узел переднего упорного подшипника шестерни внутреннего зацепления муфты заднего хода 1-2 (593) фланцем вверх.

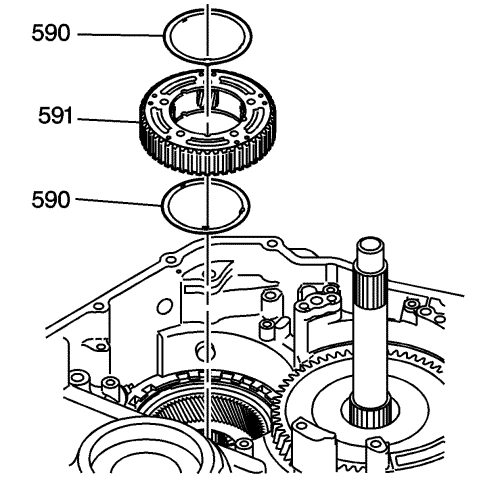

6. Установите упорную шайбу (590) муфты заднего хода 1-2 на нижнюю часть узла водила муфты заднего хода 1-2 (591).
7. Установите узел водила муфты заднего хода 1-2 (591) на шестерню с внутренним зацеплением муфты заднего хода 1-2 (594). Узел водила должен быть заподлицо с шестерней внутреннего зацепления муфты заднего хода 1-2.
8. Установите другую упорную шайбу водила муфты заднего хода 1-2 (590) сверху узла водила муфты заднего хода 1-2 (591).
