Важно Перед установкой погрузить новые диски муфты в жидкость для автоматических коробок передач не менее чем на 2 часа.
- Смазать новые уплотнения поршня жидкостью для автоматических коробок передач.

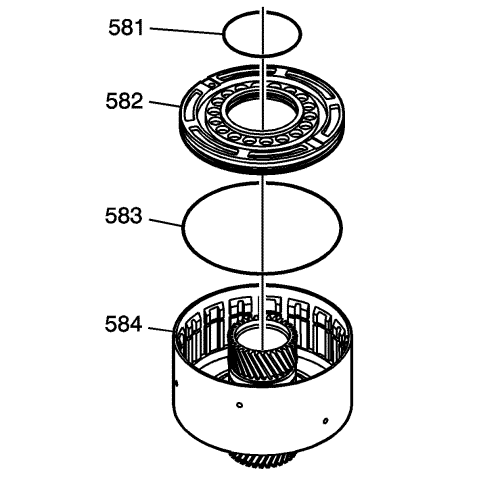

- Установить новое внутреннее уплотнение (581) поршня и новое наружное уплотнение (583) поршня на поршень (582) муфты 4-5.
- Смазать жидкостью для автоматических коробок передач поверхности внутреннего и наружного уплотнения барабана (584) муфты 4-5.
- Установить поршень (582) муфты 4-5 в барабан (584) муфты 4-5.

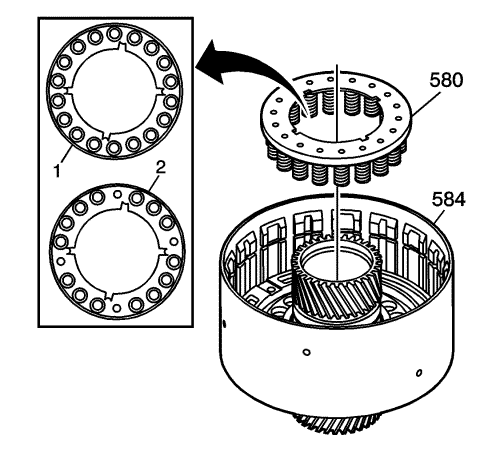

Важно Запасной частью для коробки передач может быть узел возвратных пружин (580) поршня муфты 4-5 1-го или 2-го исполнения. 1-ое исполнение (1) имеет 18 пружин, а 2-ое исполнение (2) имеет 14 пружин. Детали полностью взаимозаменяемы.
- Установить возвратную пружину (580) поршня муфты 4-5 на поршень муфты 4-5, совмещая пружины с отверстиями в поршне муфты 4-5.
Важно Проверьте, чтобы зазор стопорного кольца не совпадал с выступом держателя пружин.
- Установить стопорное кольцо (579) возвратных пружин поршня муфты 4-5.

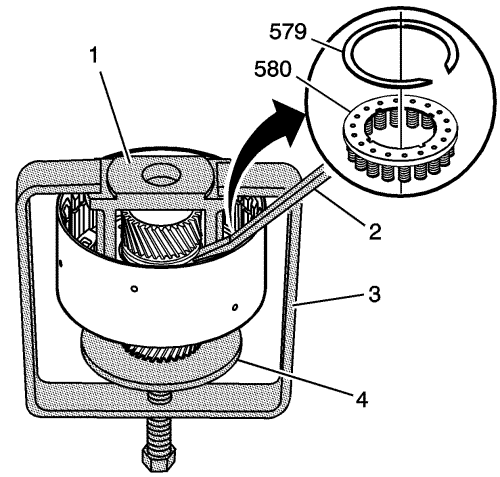

| 6.1. | Установить J 25024-A (3) в тиски с находящимся снизу и вывернутым нажимным винтом. |
| 6.2. | Установить J 45186 (1) на узел возвратных пружин (580) поршня муфты 4-5. |
| 6.3. | Установить J 21420-2 (4) от J 23327 сверху на нажимной винт приспособления J 25024-A (3). |
| 6.4. | Установить корпус муфты вместе с J 45186 (1) на J 21420-2 (4) и под рычаги приспособления J 25024-A (3). |
| 6.5. | С помощью нажимного винта сжать пружину муфты, чтобы можно было установить стопорное кольцо. |
| 6.6. | С помощью J 28585 (2) или разжимных щипцов установить стопорное кольцо (579). |
Важно Проверить, чтобы было в наличии правильное число дисков и чтобы они располагались в правильном порядке.

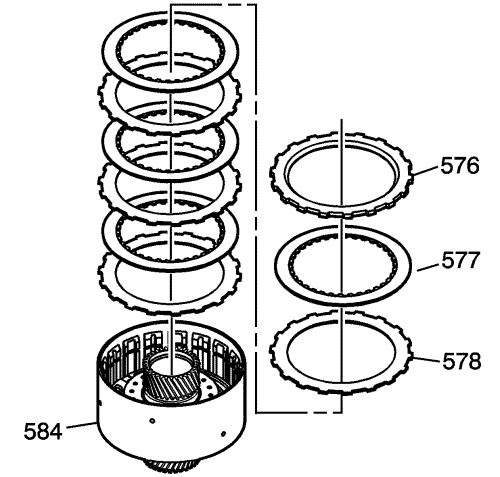

- Установить 4 волоконных диска (577) и 4 стальных диска (578) в барабан муфты 4-5 (584).
- Установить опорный диск (576) муфты 4-5 в барабан (584) муфты 4-5.

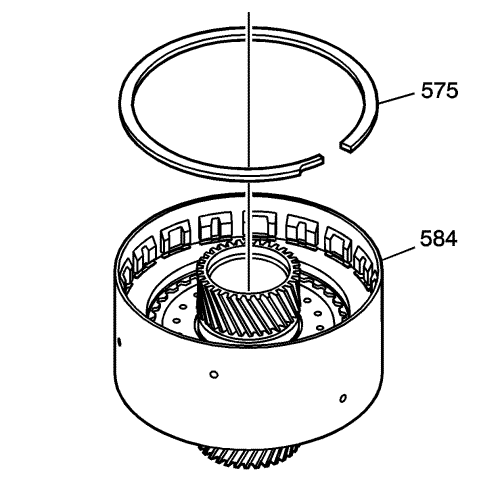

- С помощью J 28585 установить стопорное кольцо (575) опорного диска муфты 4-5 в канавку барабана муфты 4-5 (584). Проверить, чтобы зазор стопорного кольца не совпадал с одним из пазов барабана.
