Captiva

Разборка блока управляющих клапанов

Внимание! Блок управляющих клапанов обслуживается только в сборе. Обслуживанию подлежат только следующие компоненты блока управляющих клапанов:

•	5 электромагнитных клапанов переключения передач

•	Ручной клапан

Блок управляющих клапанов в сборе следует разбирать только для подтверждения диагностического симптома.

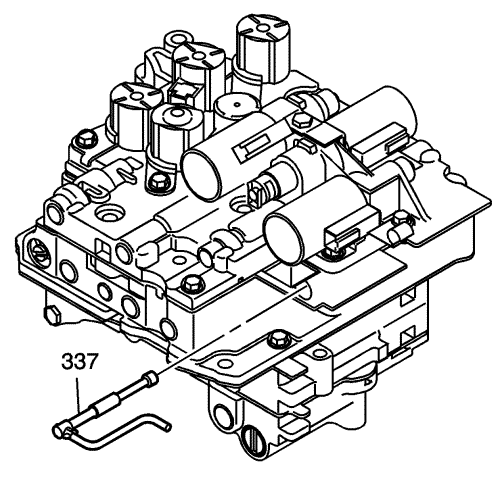

1. Снимите ручной клапан (337).

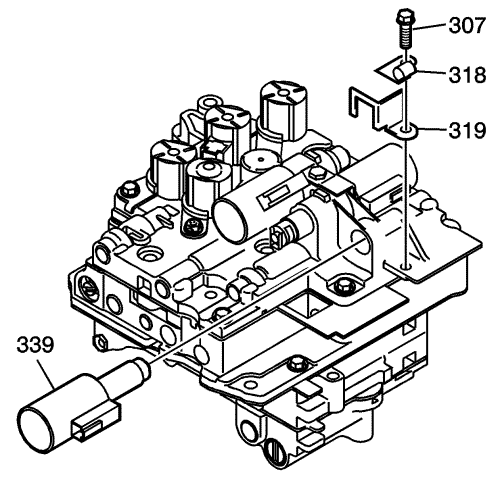

2. Отвернуть болт (307), снять зажим (318) жгута проводов и фиксатор (319) электромагнитного клапана управления давлением блокировки гидротрансформатора.
3. Снять электромагнитный клапан (339) управления давлением блокировки гидротрансформатора.

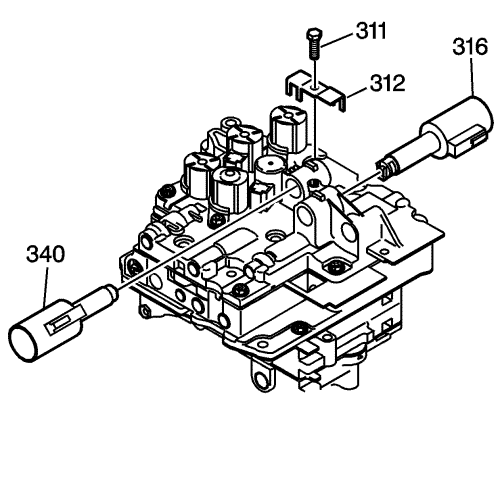

4. Отвернуть болт (311) и снять фиксатор (312) электромагнитного клапана на блоке управляющих клапанов.
5. Снять электромагнитный клапан (316) управления давлением в линии и электромагнитный клапан (340) управления давлением переключения передач.

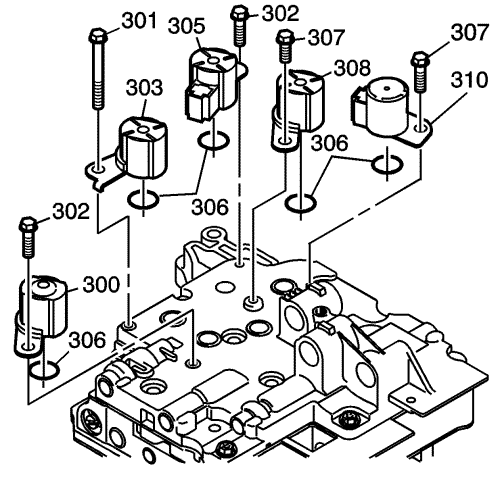

6. Отвернуть 5 болтов (1-301, 2-302, 2-307) крепления соленоида.
7. Снять 5 электромагнитных клапанов (300, 303, 305, 308, 310) переключения передач и 5 уплотнительных колец (306) электромагнитных клапанов переключения передач.

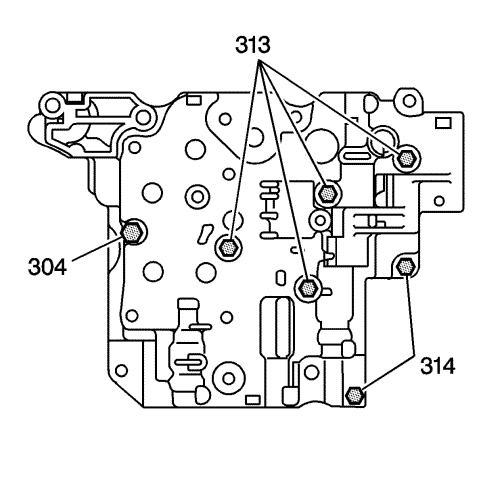

8. Отвернуть 7 болтов (1-304, 4-313, 2-314) передней части блока управляющих клапанов.

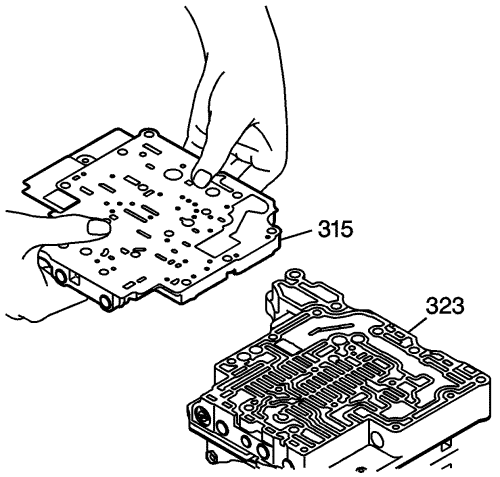

9. Снять переднюю часть блока управляющих клапанов (315), проставку и прокладки одним узлом со средней части блока управляющих клапанов (323).

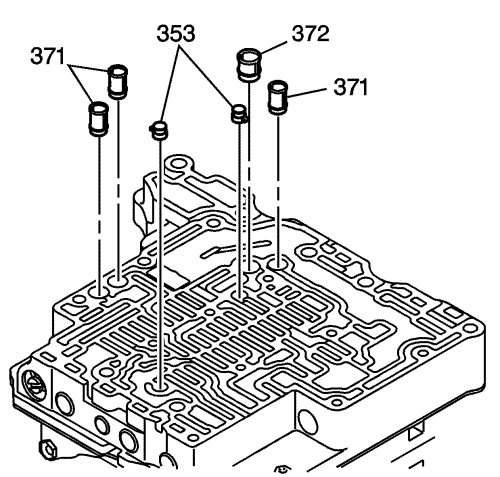

10. Снять со средней части блока управляющих клапанов следующие детали:

•	3 сетчатых фильтра (371)

•	1 сетчатый фильтр (372)

•	2 обратных клапана (353) аккумулятора

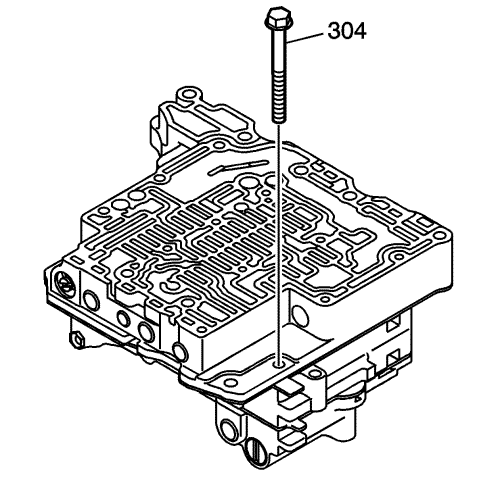

11. Вывернуть болт (304) из средней части блока управляющих клапанов.

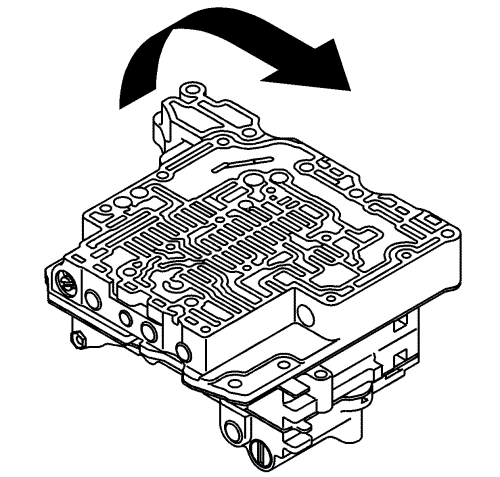

12. Перевернуть среднюю часть блока управляющих клапанов, чтобы можно было вывернуть остальные болты.

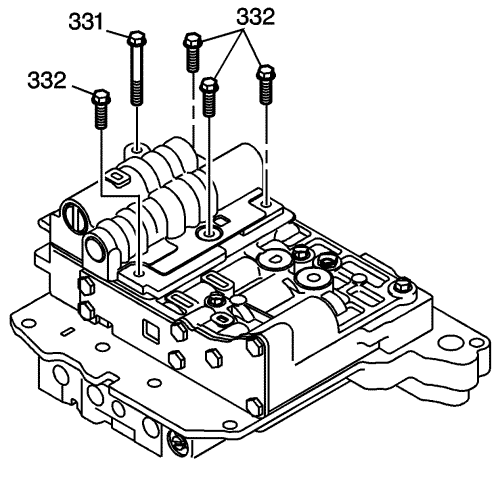

13. Вывернуть 5 болтов (331, 332) из задней части № 2 блока управляющих клапанов.

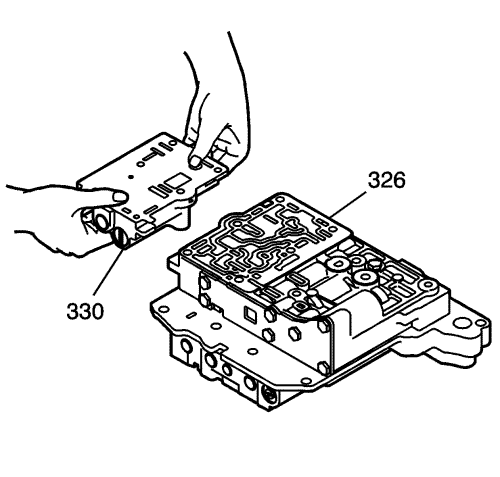

14. Снять заднюю часть № 2 блока управляющих клапанов (330), проставку и прокладки одним узлом с задней части блока управляющих клапанов (326).

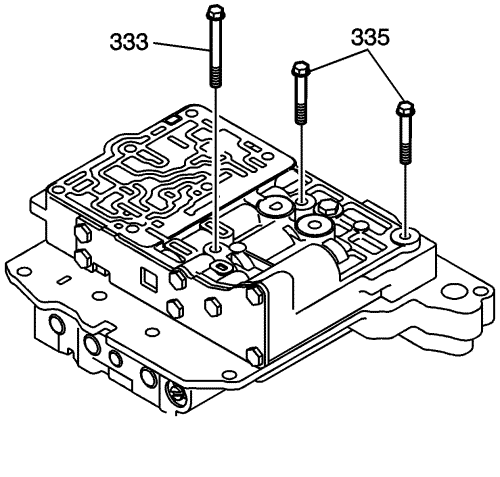

15. Отвернуть 3 болта (333, 335) задней части блока управляющих клапанов.

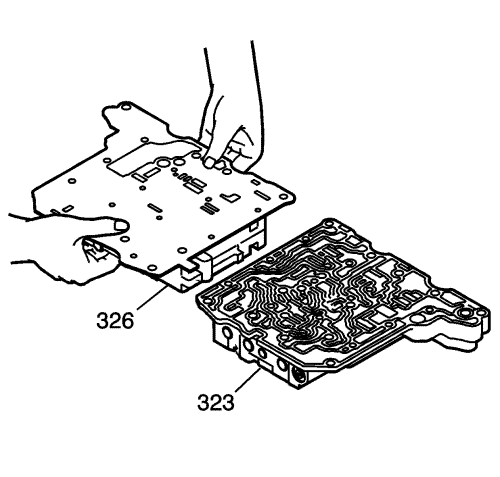

16. Снять заднюю часть блока управляющих клапанов (326) со средней части блока управляющих клапанов (323).
