Captiva
РАЗДЕЛ
ПРИНЦИПИАЛЬНЫЕ И МОНТАЖНЫЕ СХЕМЫ

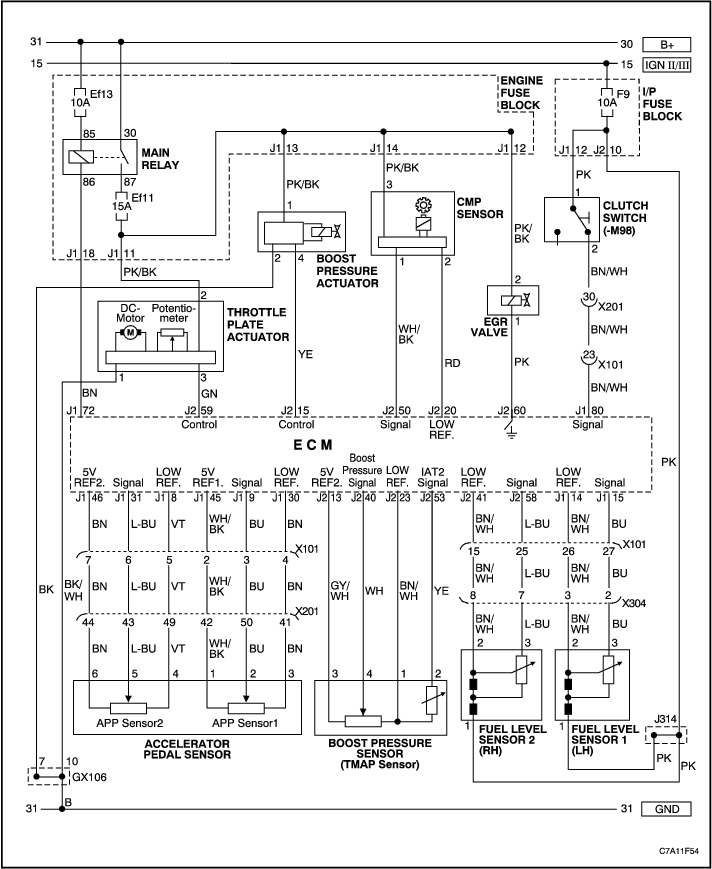

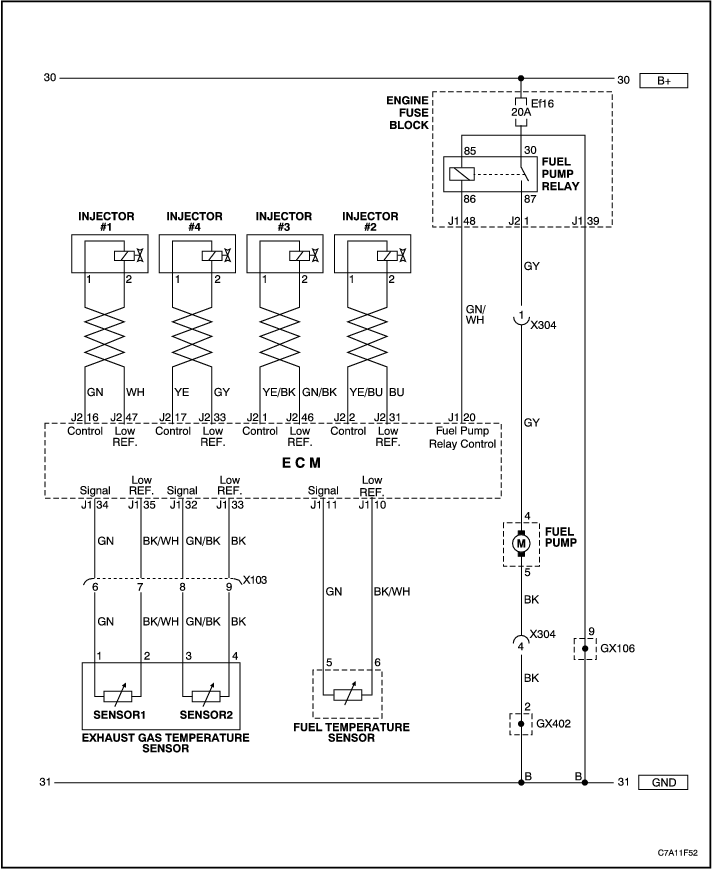

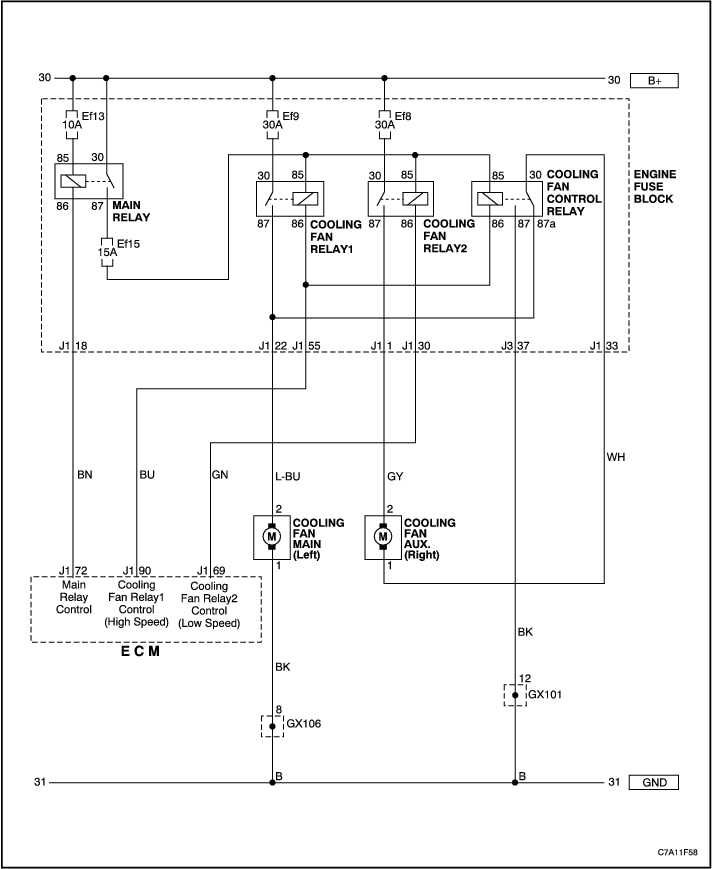

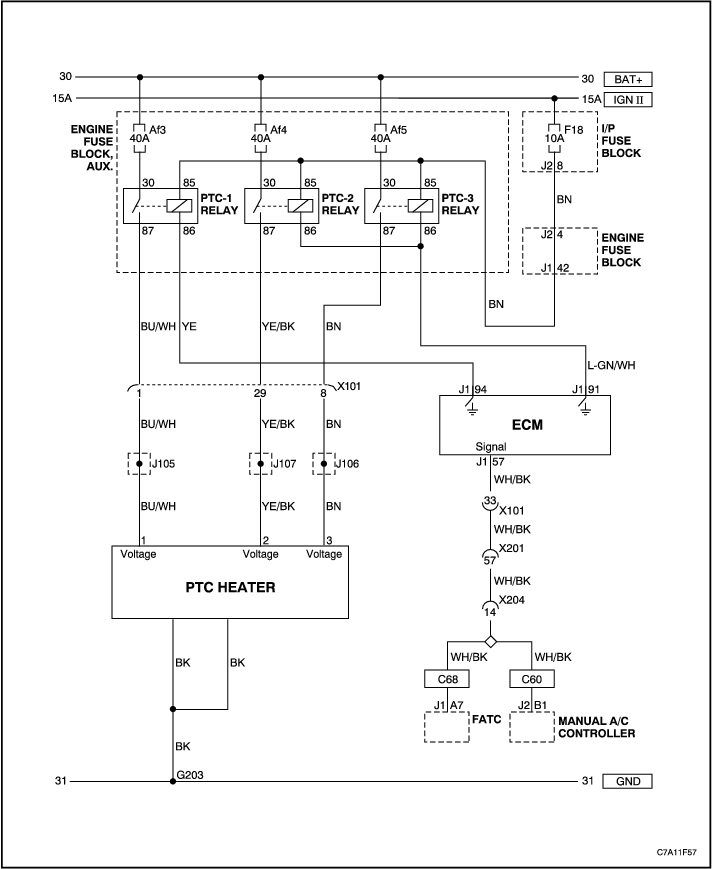

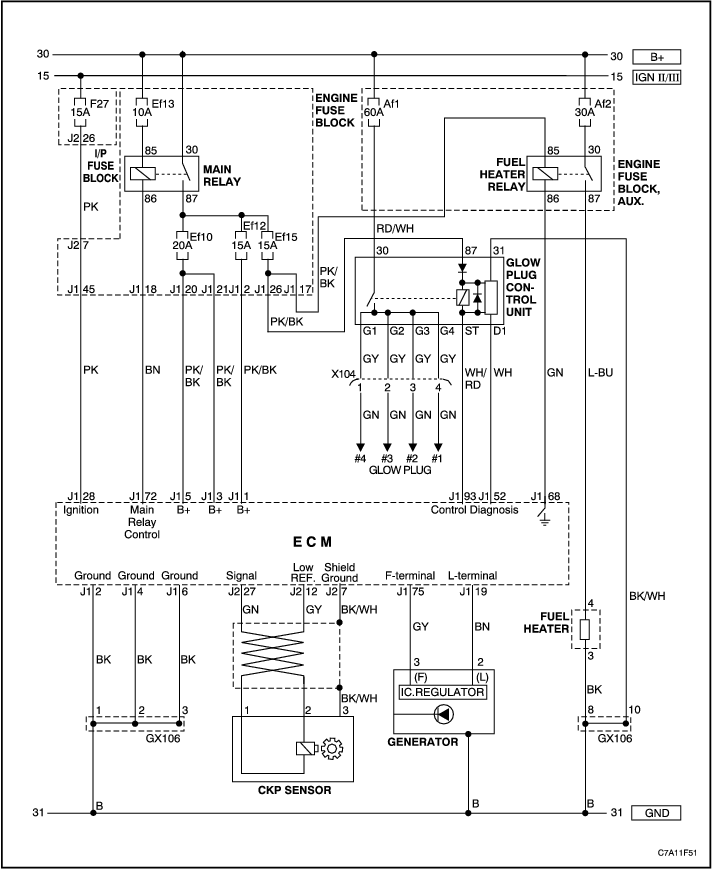

Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 1 из 8)

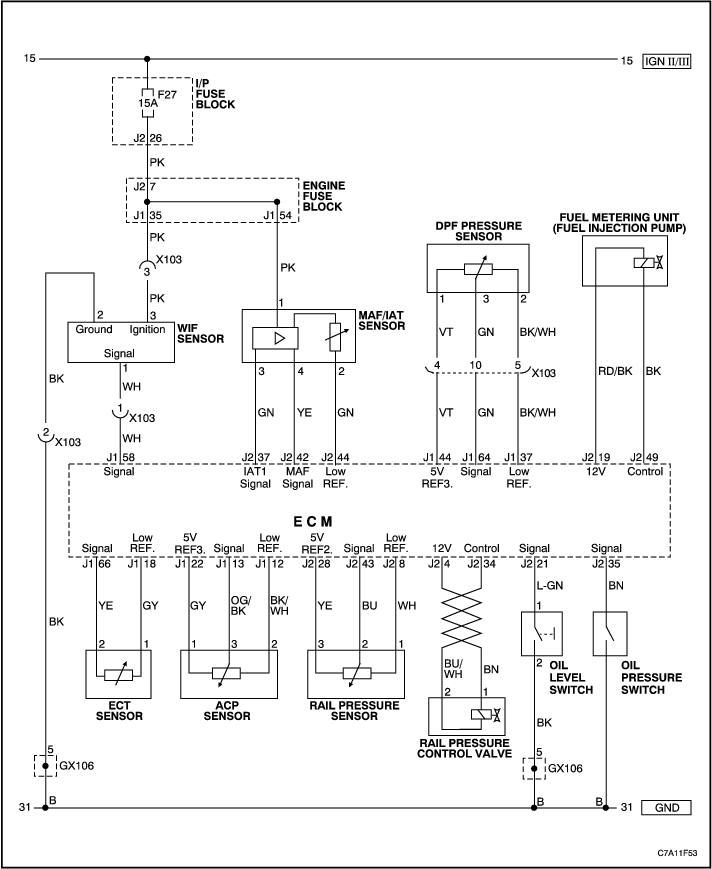

Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 2 из 8)

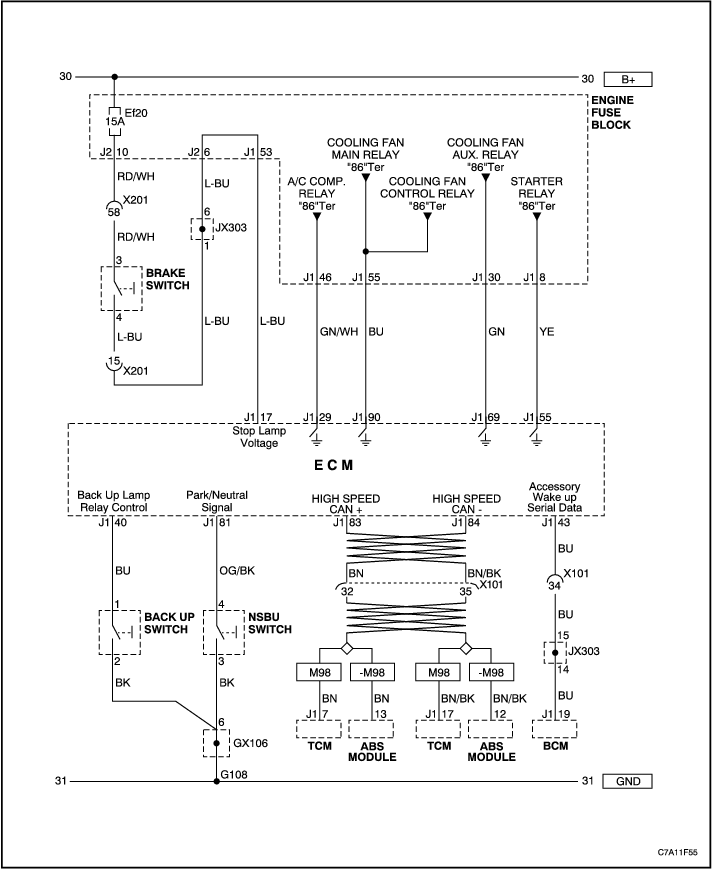

Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 3 из 8)
Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 4 из 8)
Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 5 из 8)
Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 6 из 8)
Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 7 из 8)
Электрическая схема контроллера системы управления двигателем (дизель 2,0 л - 8 из 8)

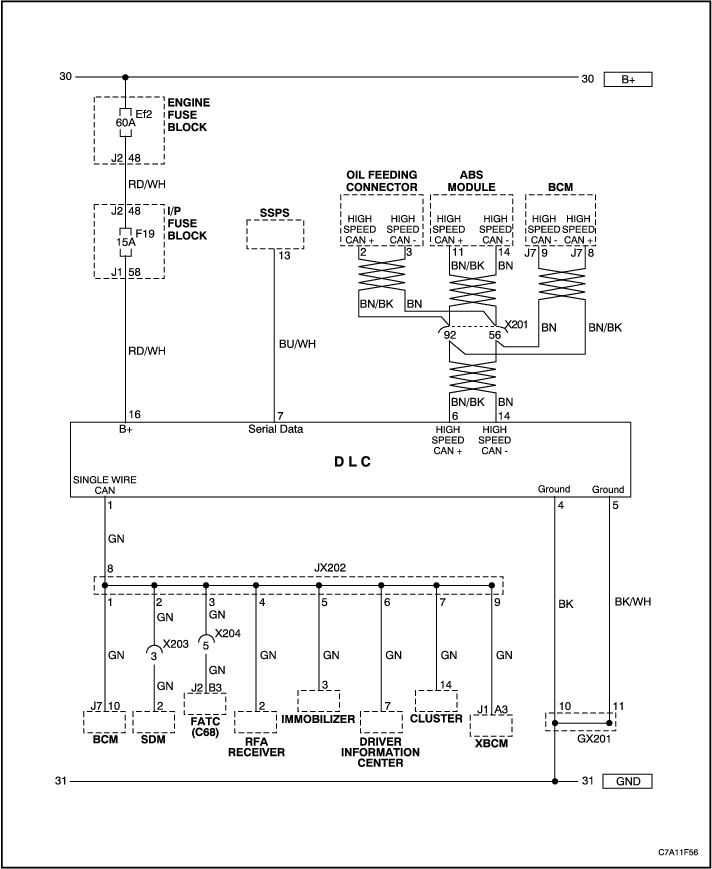

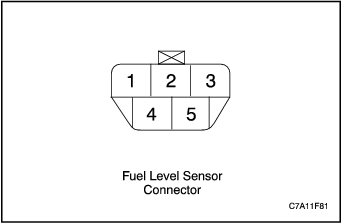

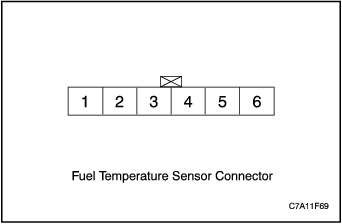

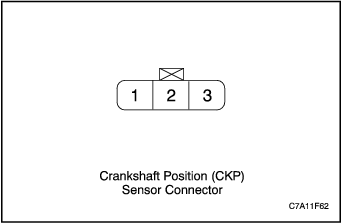

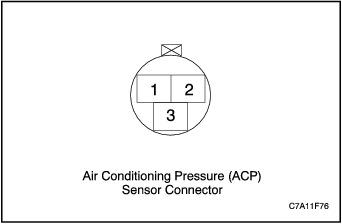

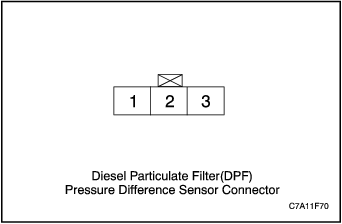

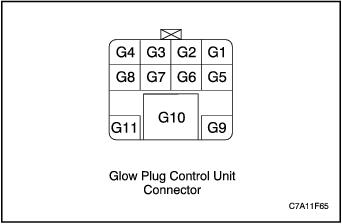

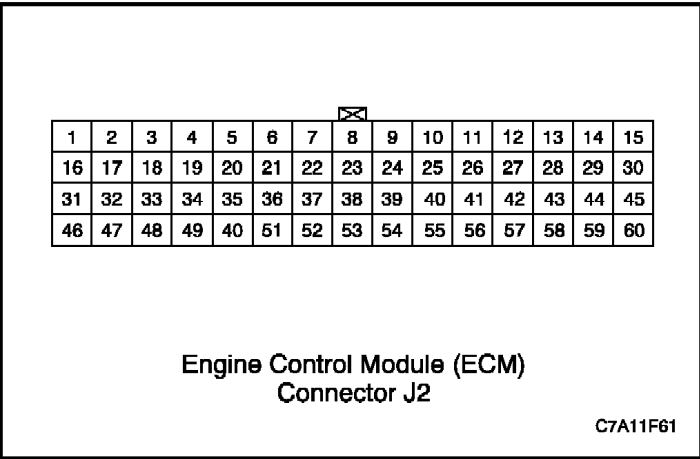

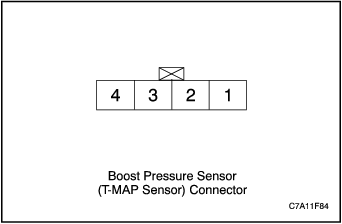

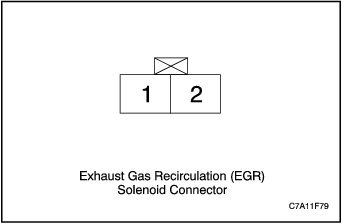

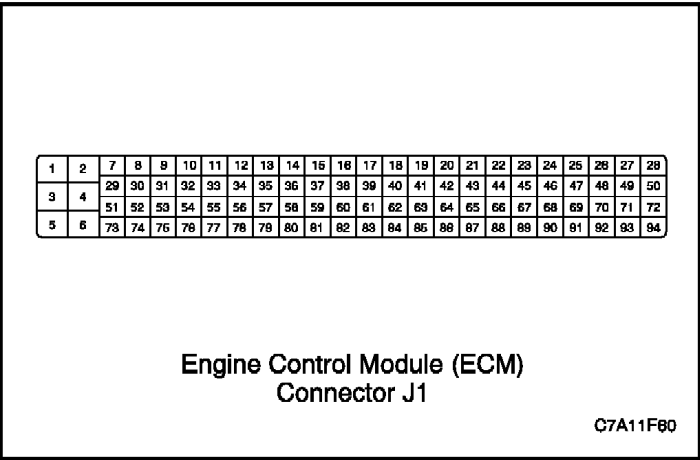

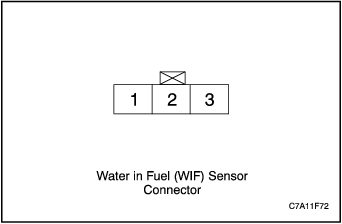

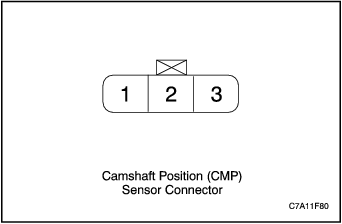

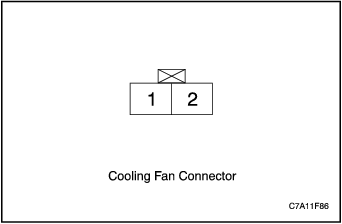

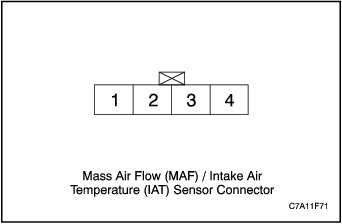

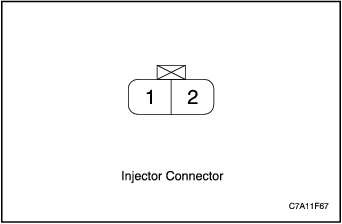

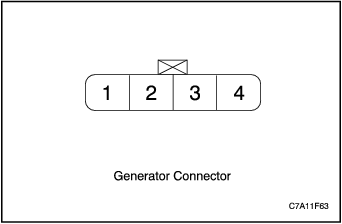

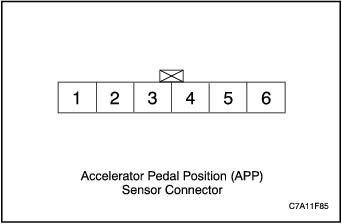

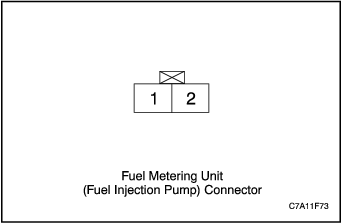

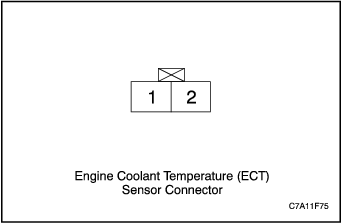

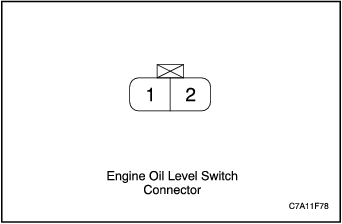

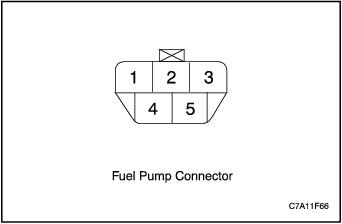

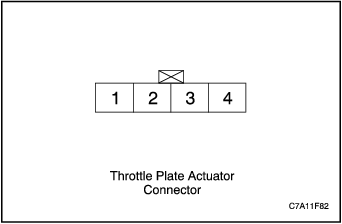

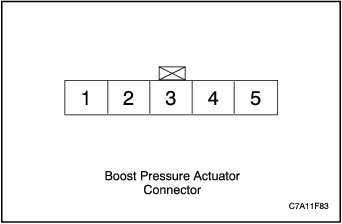

Колодка (вид спереди); Колодка (вид со стороны разъема)

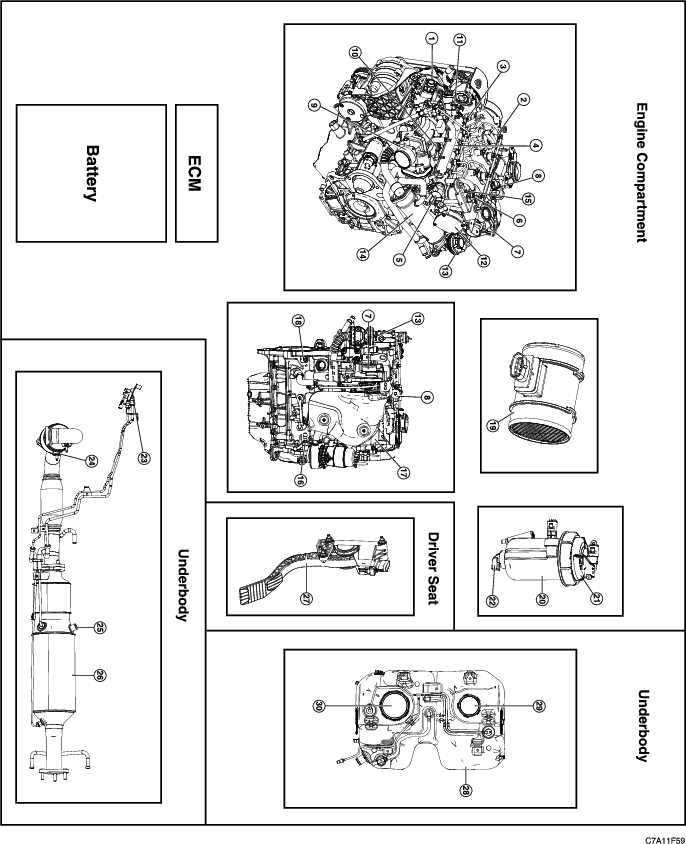

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Обозначения
Насос для впрыска топлива
форсунка

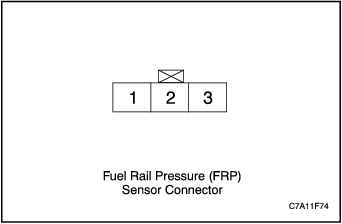

Датчик давления в топливной рампе (FRP)
Общая топливная рампа

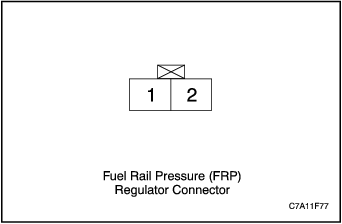

Регулятор давления в топливной рампе (FRP)
Возвратный топливопровод в сборе
Турбонагнетатель
Электромагнитный клапан вакуума рециркуляции отработавших газов
Корпус дроссельной заслонки (привод дроссельной заслонки)
Датчик давления наддува (датчик T-MAP)
Датчик температуры охлаждающей жидкости (ЕТС)
Вакуумный насос
Клапан рециркуляции выхлопных газов
Охладитель системы рециркуляции выхлопных газов
Датчик положения распределительного вала (СМР)
Датчик давления масла в двигателе (EOP)
Свеча накаливания
Датчик положения коленчатого вала (CKP)
Датчик массового расхода воздуха (MAF)
Топливный фильтр в сборе

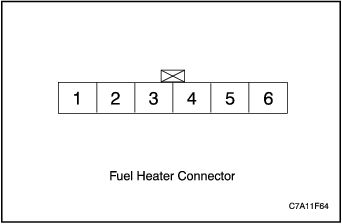

Подогреватель топлива / датчик температуры топлива
Датчик воды в топливе (WIF)
Датчик перепада давления в сажевом фильтре (DPF)

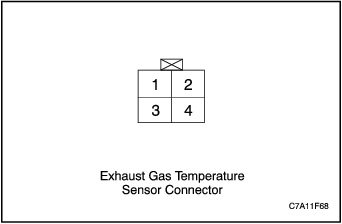

Датчик 1 температуры отработавшего газа (EGT)
Датчик температуры отработавшего газа (EGT) 2
Сажевый фильтр дизельного двигателя (DPF)
Педаль акселератора (APM)
Топливный бак
Топливный насос (вспомогательный)
Топливный насос (главный)
