Captiva

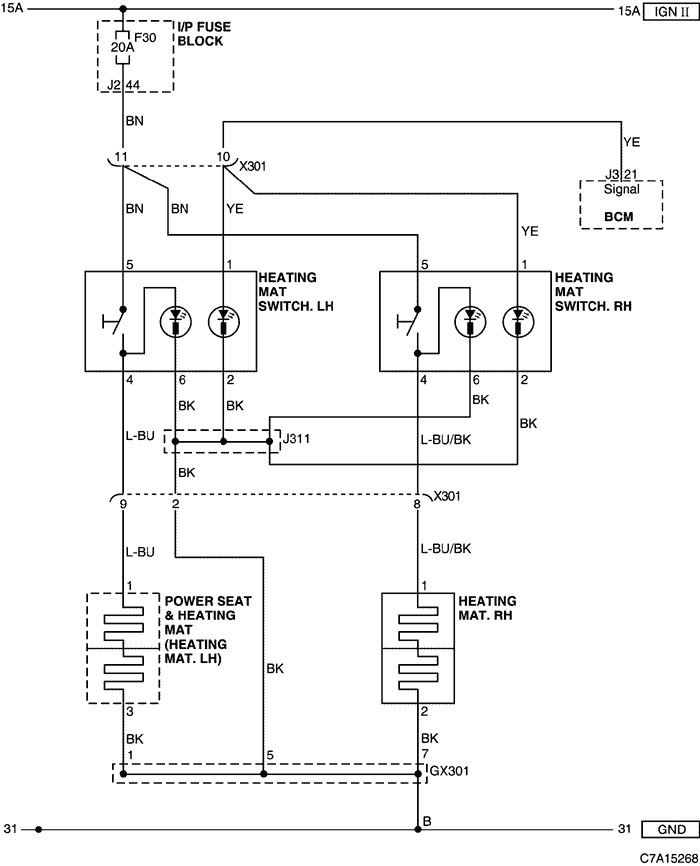

39. ЦЕПЬ ПОДОГРЕВАЮЩЕГО МАТА

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
X301 (12-контактн., бесцветный)	Консоль - кузов	Внизу напольной консоли
GX301 (черный/серый)	Кузов	Под подушкой правого сиденья

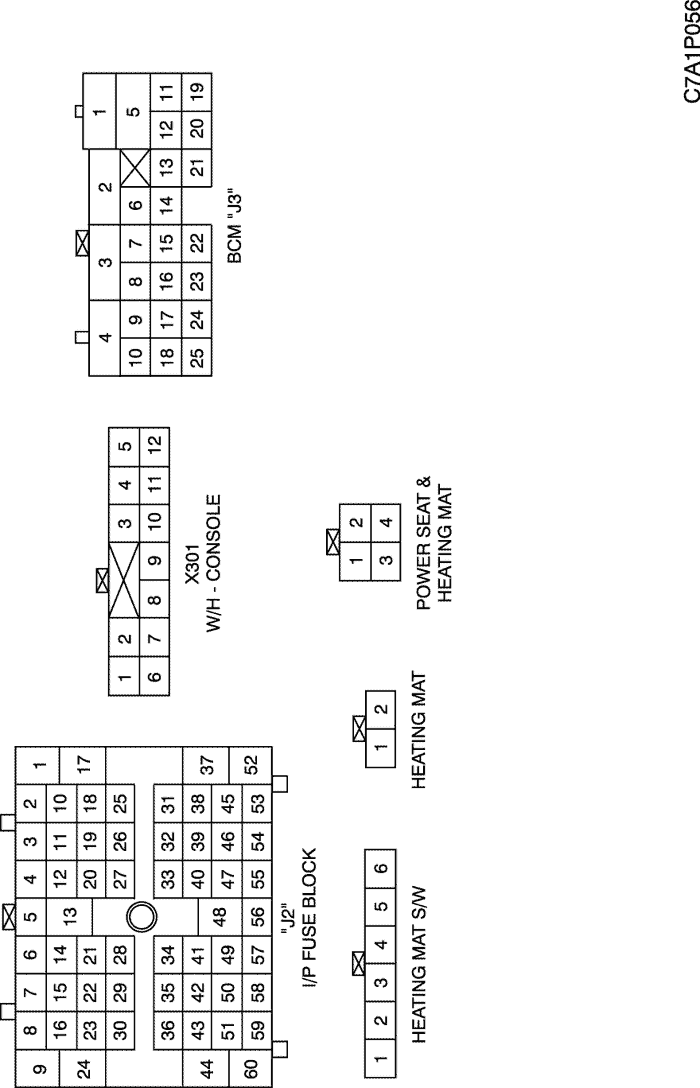

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КОНСОЛЬ

• Ж/П КУЗОВ
