Captiva

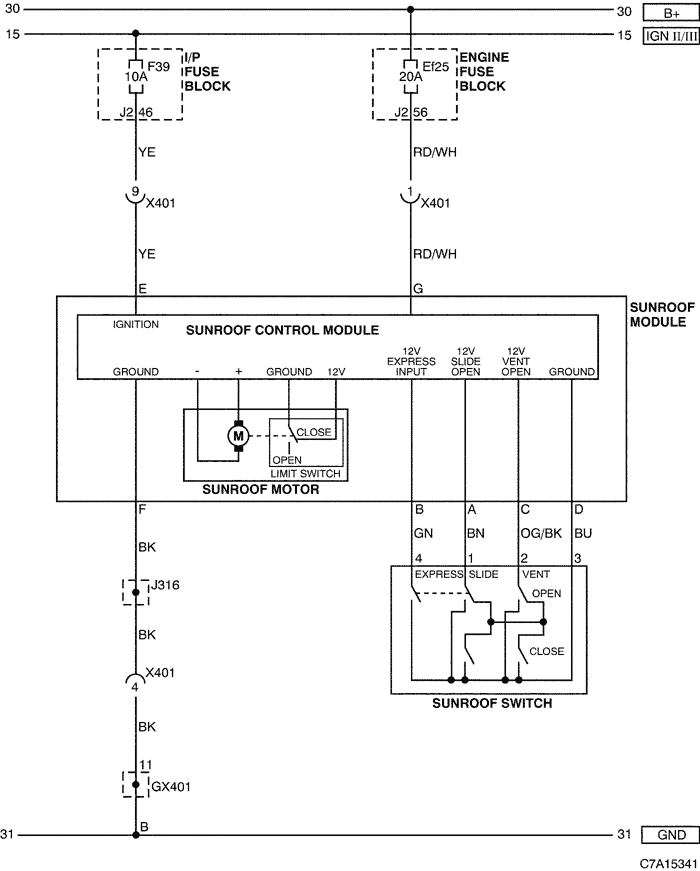

32. ЦЕПЬ ЛЮКА В КРЫШЕ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
X401 (18-контактн., бесцветный)	Крыша - кузов	Внутри левой задней стойки
GX401 (черный/серый)	Кузов	Правая сторона багажника

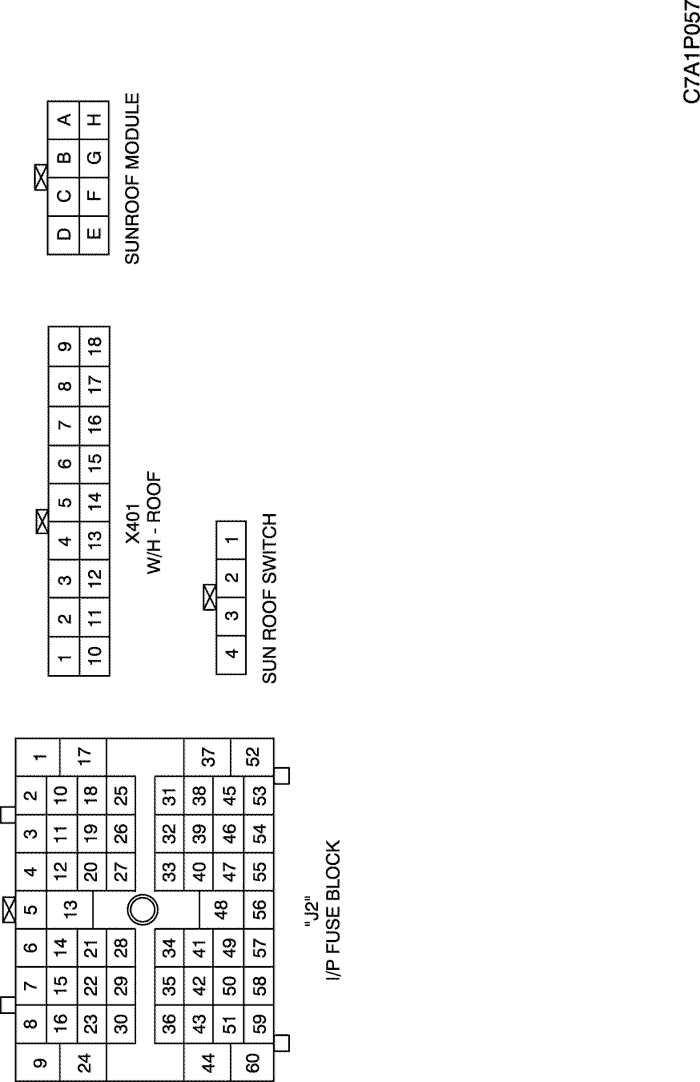

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П КУЗОВ

• Ж/П КРЫША
