13. ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ФАР

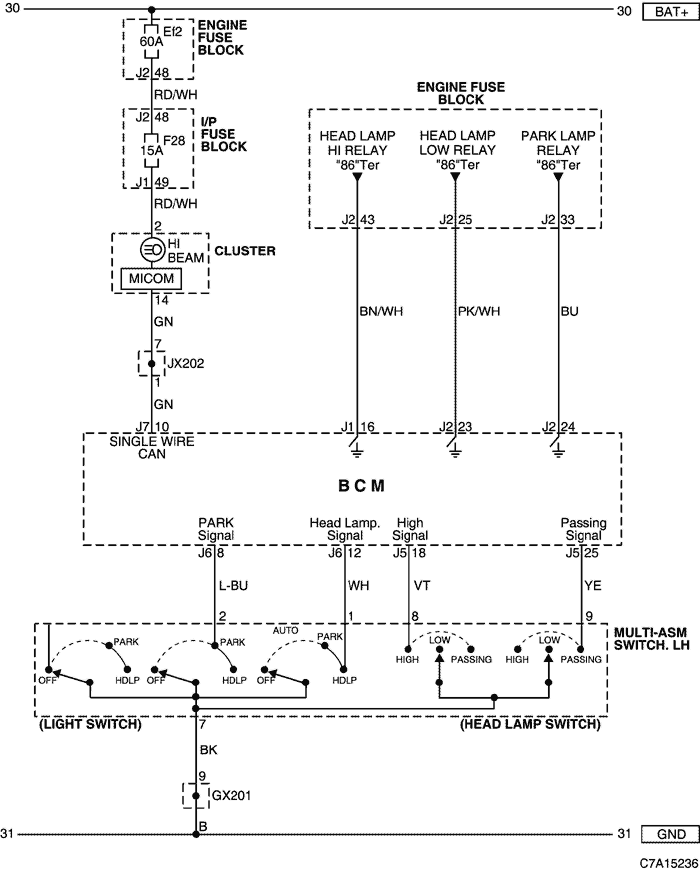

1) БЕЗ АВТОМАТИЧЕСКОГО ОСВЕЩЕНИЯ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
GX201 (черный/серый)	Приборная панель	За рулевой колонкой - внизу

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П КУЗОВ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

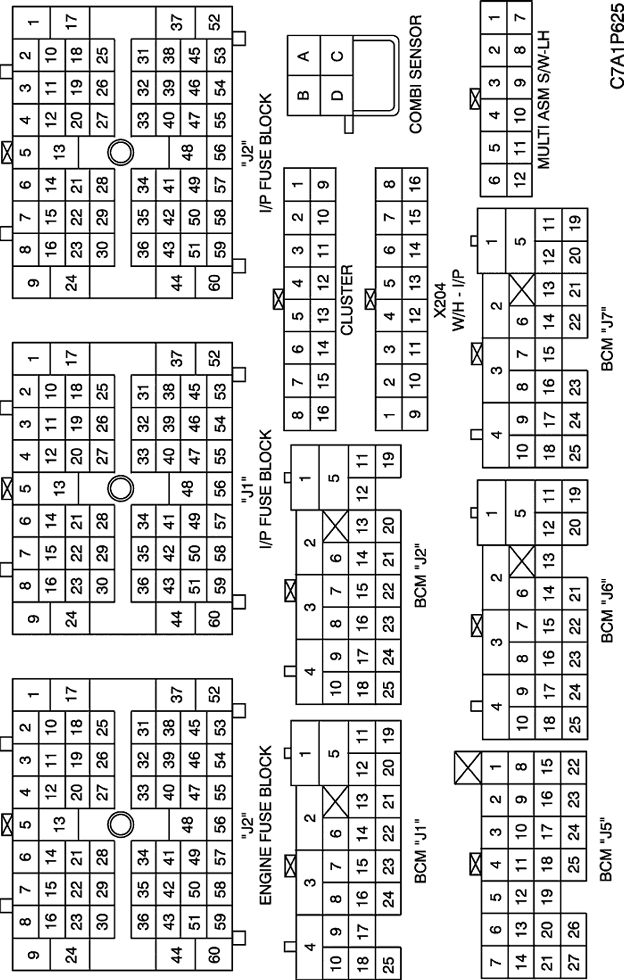

г. КОНТАКТНАЯ КОЛОДКА

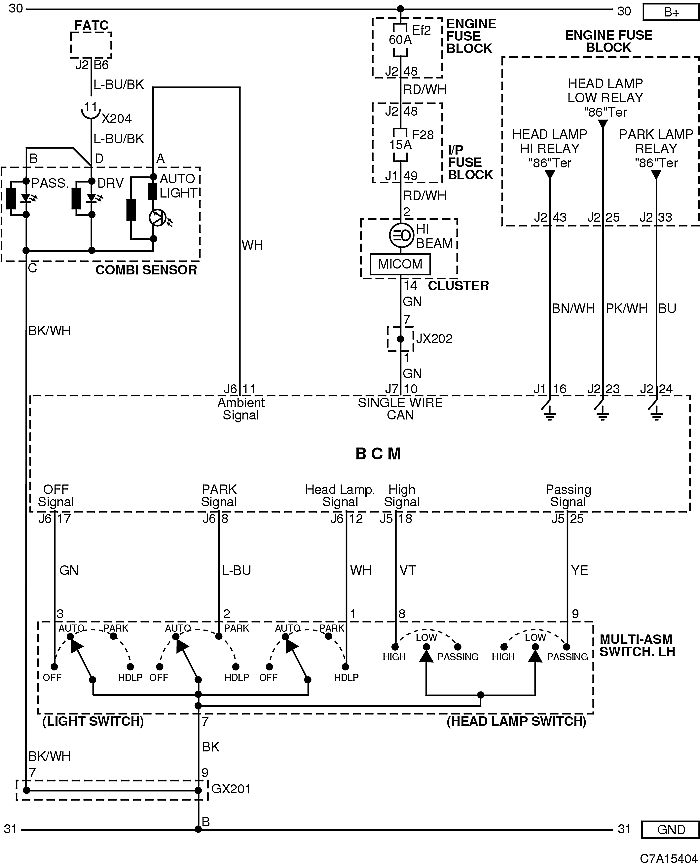

2) С АВТОМАТИЧЕСКИМ ОСВЕЩЕНИЕМ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
X204 (16-контактн., черный)	Приборная панель - автоматическое регулирование температуры	За FATC
GX201 (черный/серый)	Приборная панель	За рулевой колонкой - внизу

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ПРИБОРНАЯ ПАНЕЛЬ

• Ж/П КУЗОВ

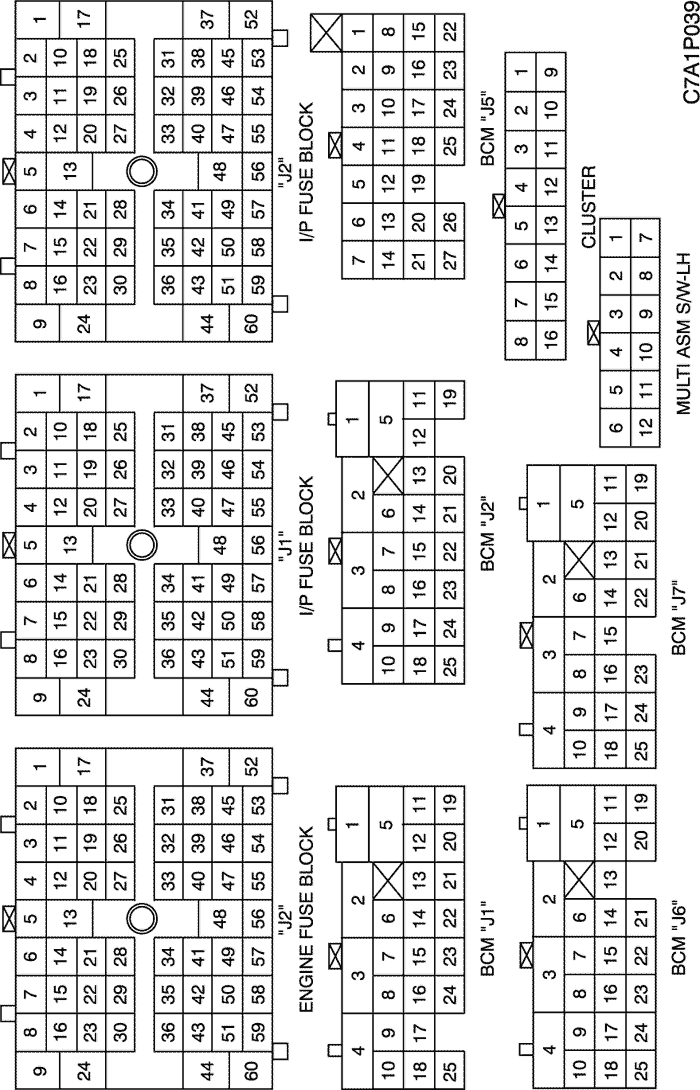

г. КОНТАКТНАЯ КОЛОДКА
