10. ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

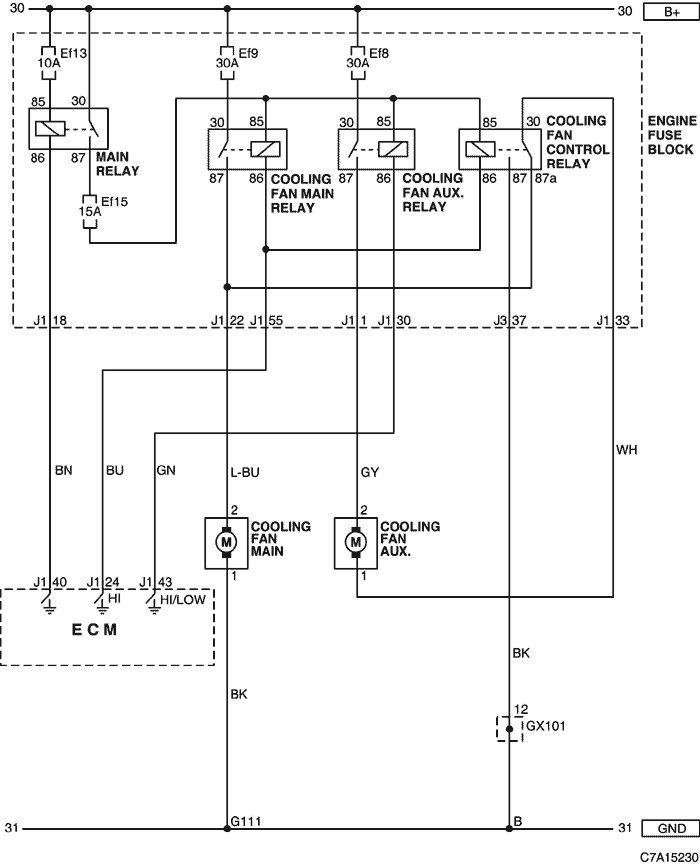

1) ЦЕПЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ: FAM II 2.4D (LD9)

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
GX101 (черный/серый)	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G111	Двигатель (FAM II)	На блоке цилиндров

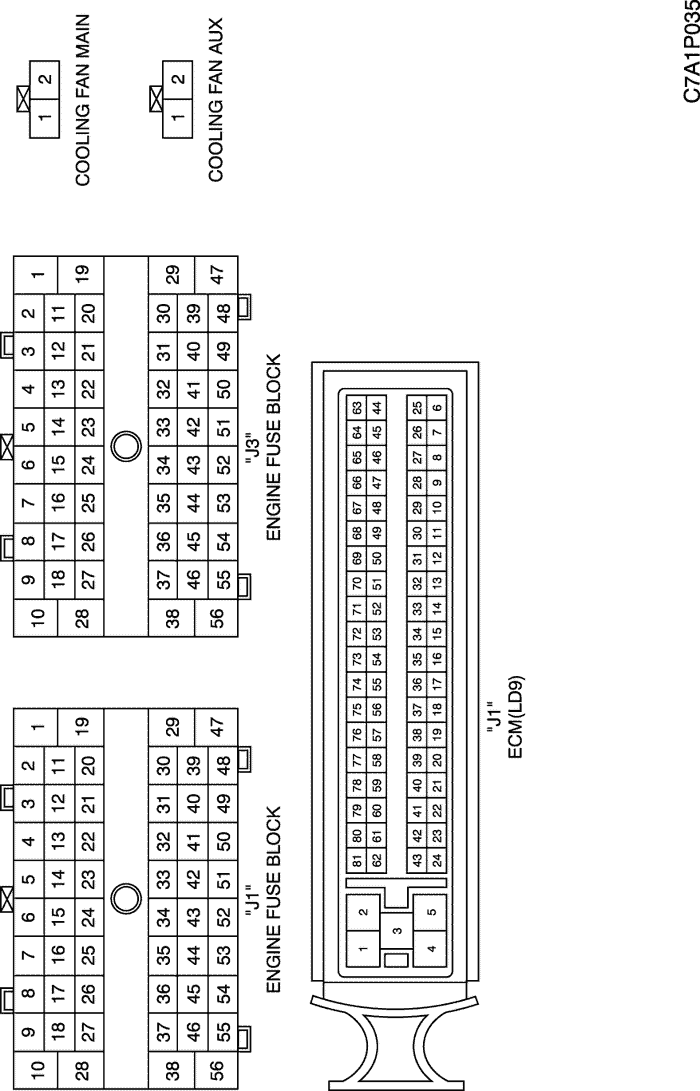

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ДВИГАТЕЛЬ (LD9)

• Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

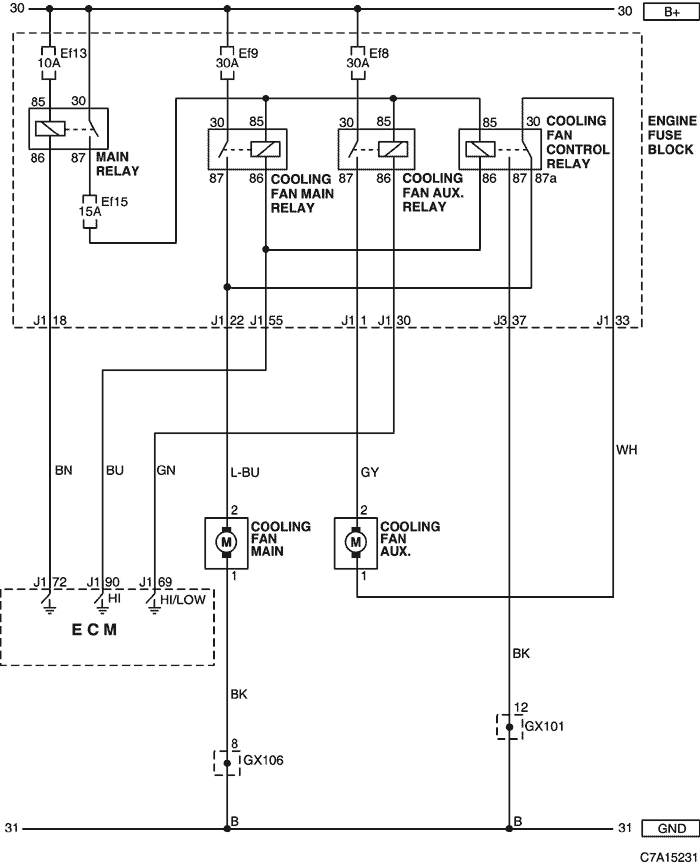

2) ЦЕПЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ: 2.0 ДИЗЕЛЬ (LLW)

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
GX101 (черный/серый)	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
GX106 (черный/серый)	Двигатель (DSL/HFV6)	Над головкой цилиндров

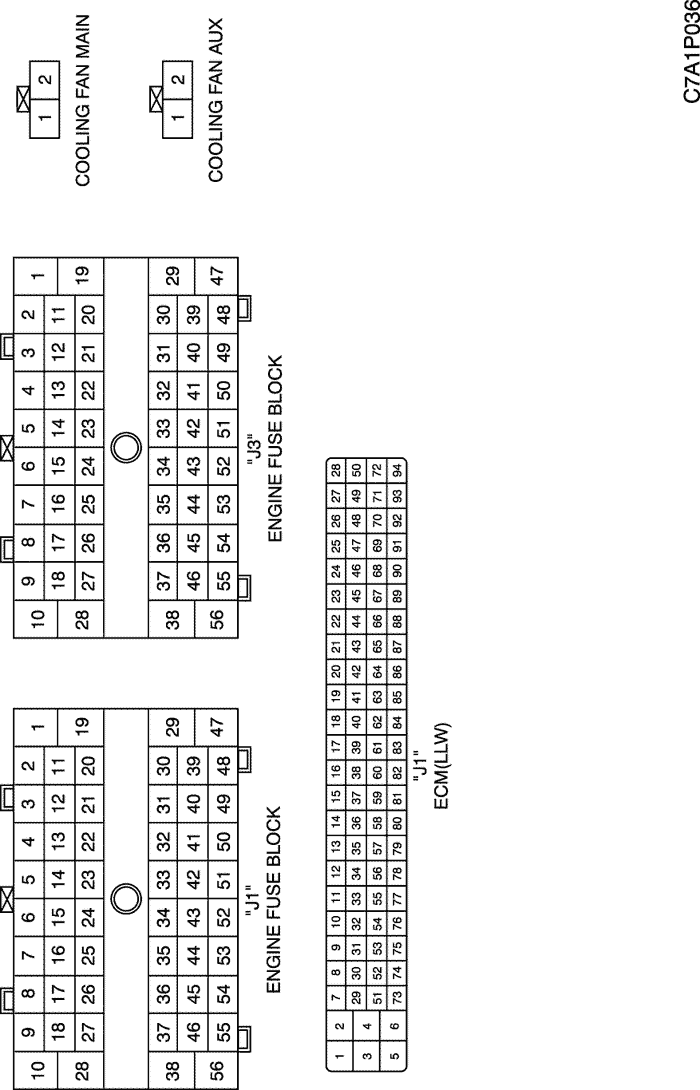

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ДВИГАТЕЛЬ (LLW)

• Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

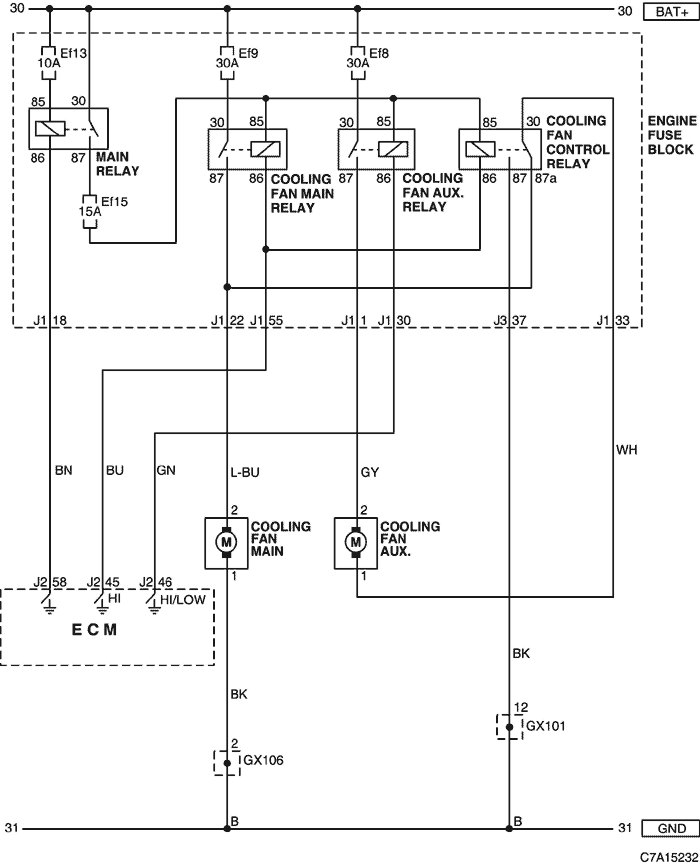

3) ЦЕПЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ: HFV6 3.2 (LU1)

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
GX101 (черный/серый)	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
GX106 (черный/серый)	Двигатель (DSL/HFV6)	Над головкой цилиндров

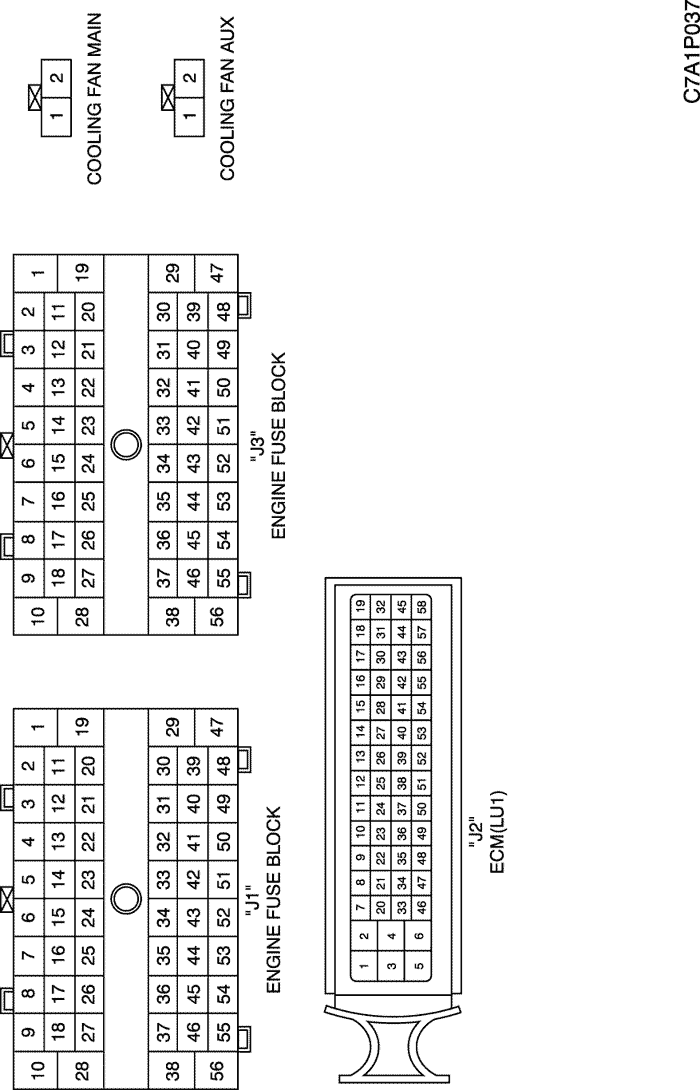

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

• Ж/П ДВИГАТЕЛЬ (LU1)

• Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
