2. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ - 2.0D (MR-140)

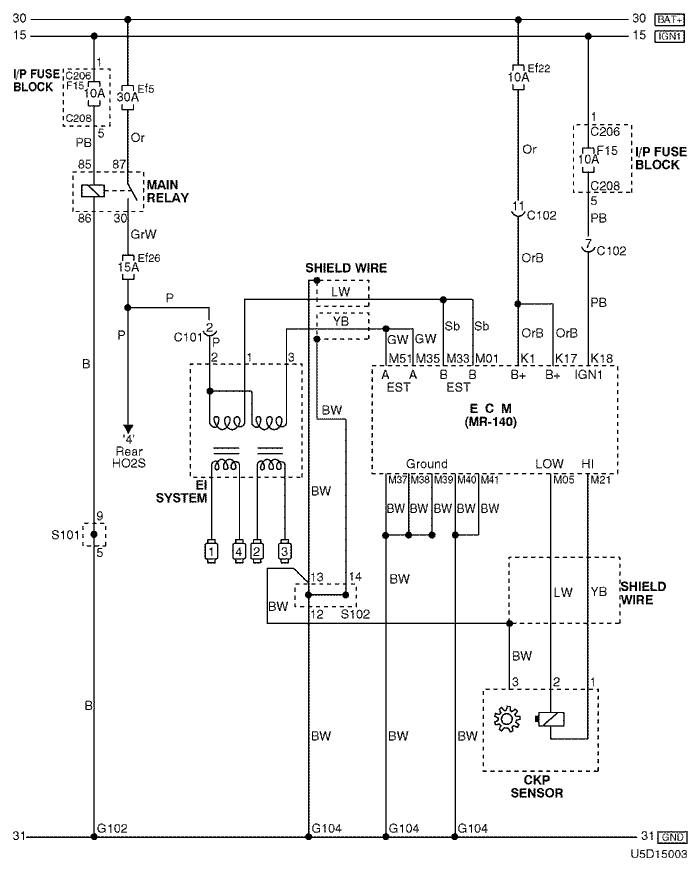

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, СИСТЕМЫ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 15, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С102 (контакт 16, черный) | Двигатель - передняя часть кузова | За левой фарой |
| C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| С208 (контакт 14, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
| S101 (бел.) | ПЕРЕДНЯЯ ЧАСТЬ | Внутренняя сторона блока предохранителей в моторном отсеке |
| S102 (черн.) | Двигатель | Задняя часть впускного коллектора |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G104 | Двигатель | Под впускным коллектором |

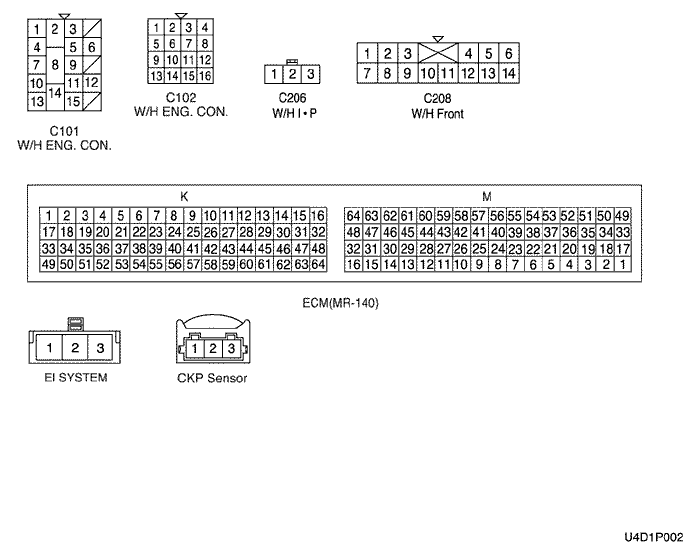

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

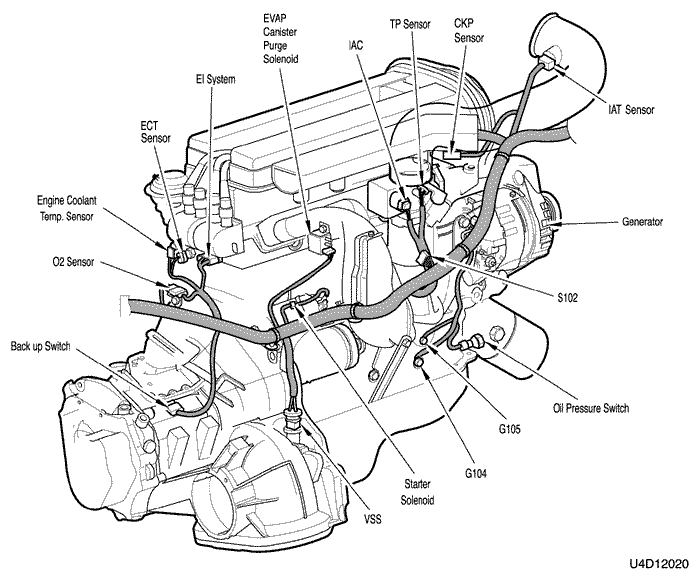

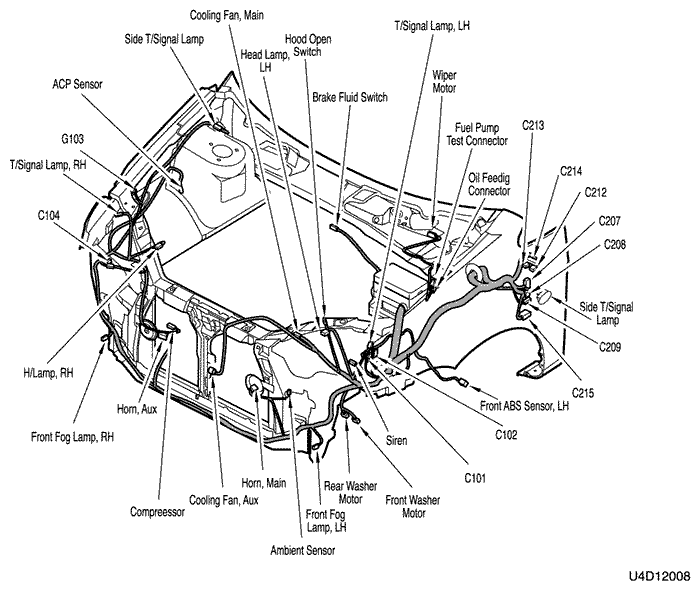

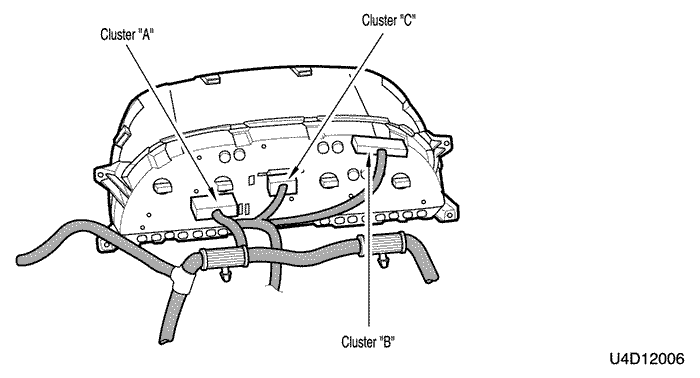

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА

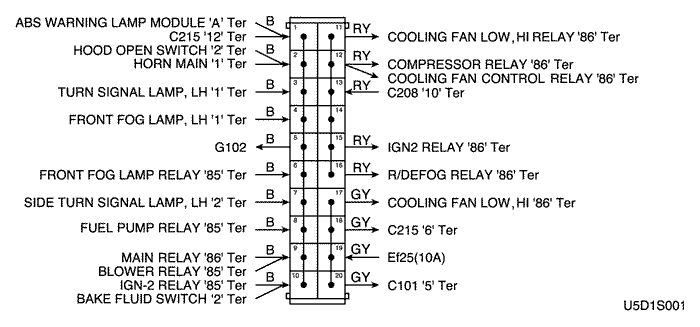

S101 (MR-140)

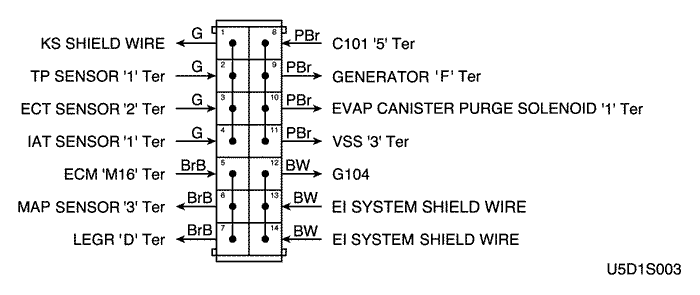

S102 (MR-140)

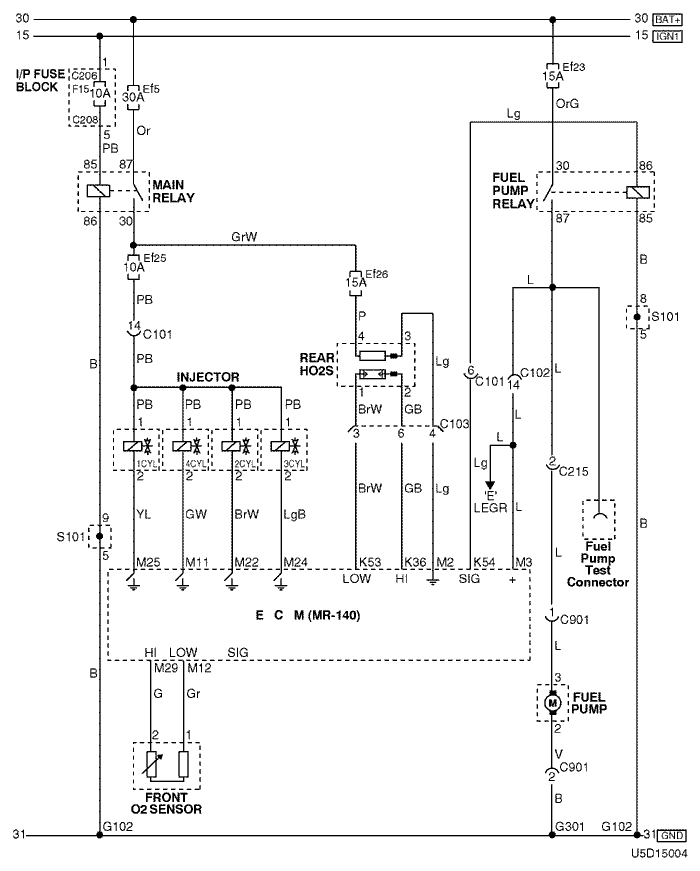

2) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ФОРСУНКИ И ДАТЧИКА КИСЛОРОДА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 15, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С102 (контакт 16, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С103 (контакт 6, серый) | Передняя часть - двигатель | Под блоком предохранителей в моторном отсеке |
| C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| С208 (контакт 14, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
| С215 (контакт 16, белый) | Пол - передняя часть | Под блоком предохранителей на приборной панели |
| С901 (контакт 6, черный) | Топливный бак - пол | За топливным баком |
| S101 (бел.) | ПЕРЕДНЯЯ ЧАСТЬ | Внутренняя сторона блока предохранителей в моторном отсеке |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| G301 | Пол | Под полом в салоне автомобиля |

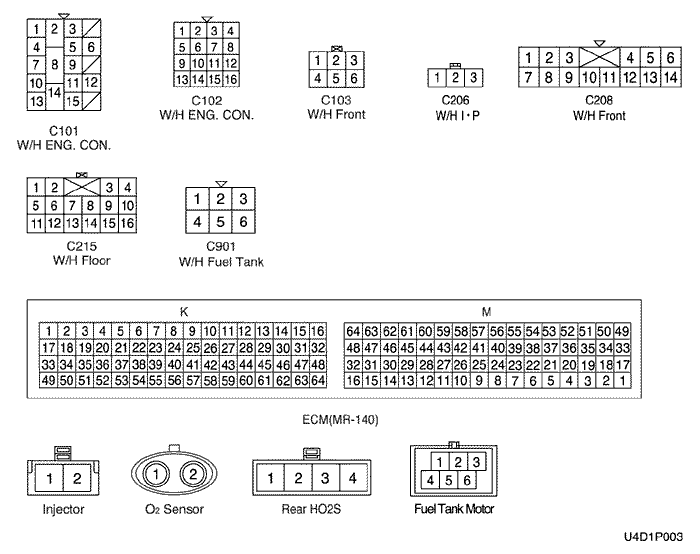

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

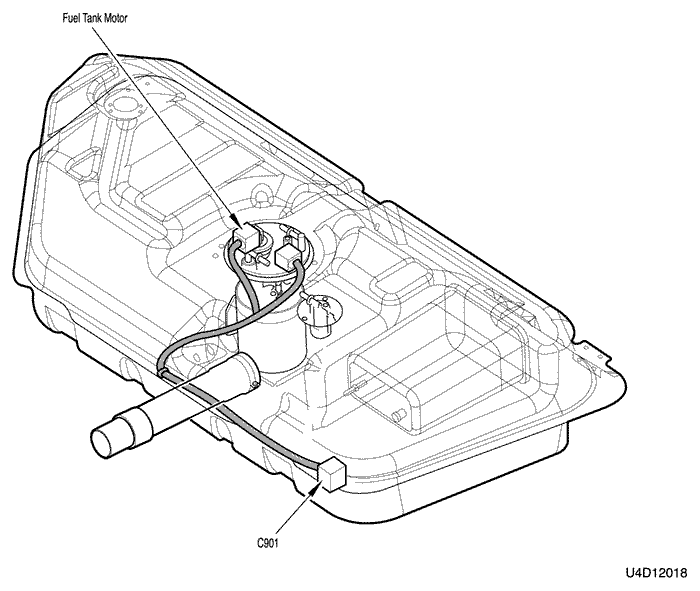

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S101 (MR-140)

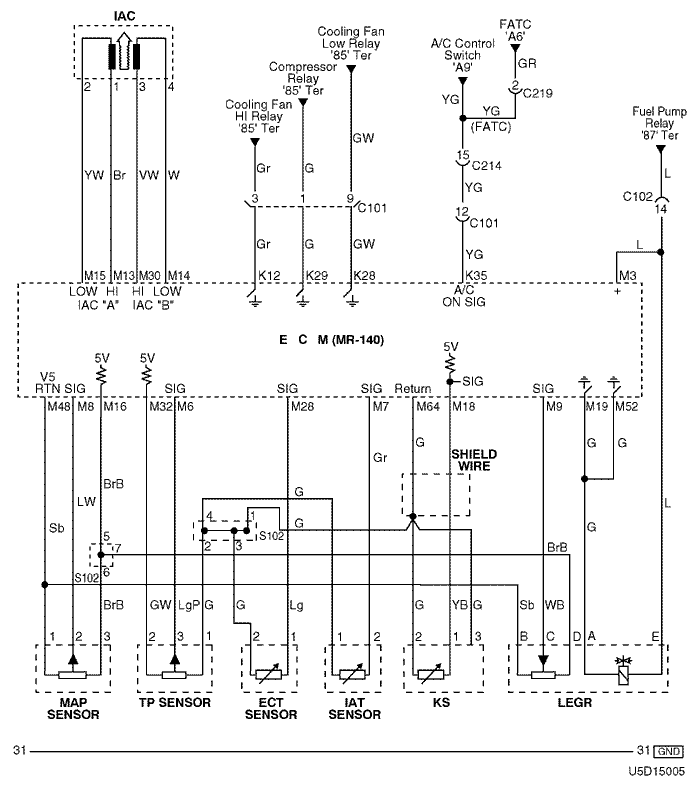

3) ЦЕПЬ ДАТЧИКОВ (РЕГУЛЯТОРА ХОЛОСТОГО ХОДА, АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА И ДЕТОНАЦИИ) И КЛАПАНА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 15, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С102 (контакт 16, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С214 (контакт 22, желтый) | Передняя часть - приборная панель | Левая верхняя часть пространства для ног водителя |
| С219 (контакт 15, белый) | Приборная панель - автоматическое регулирование температуры | Над корпусом испарителя |
| S102 (черн.) | Двигатель | Задняя часть впускного коллектора |

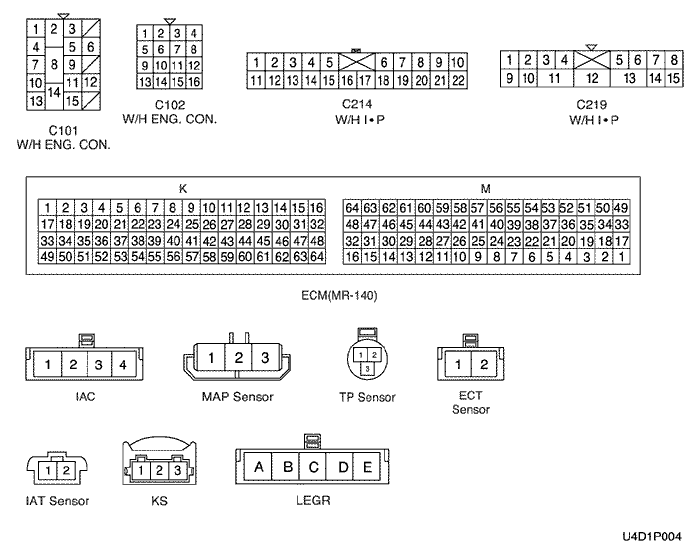

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S102 (MR-140)

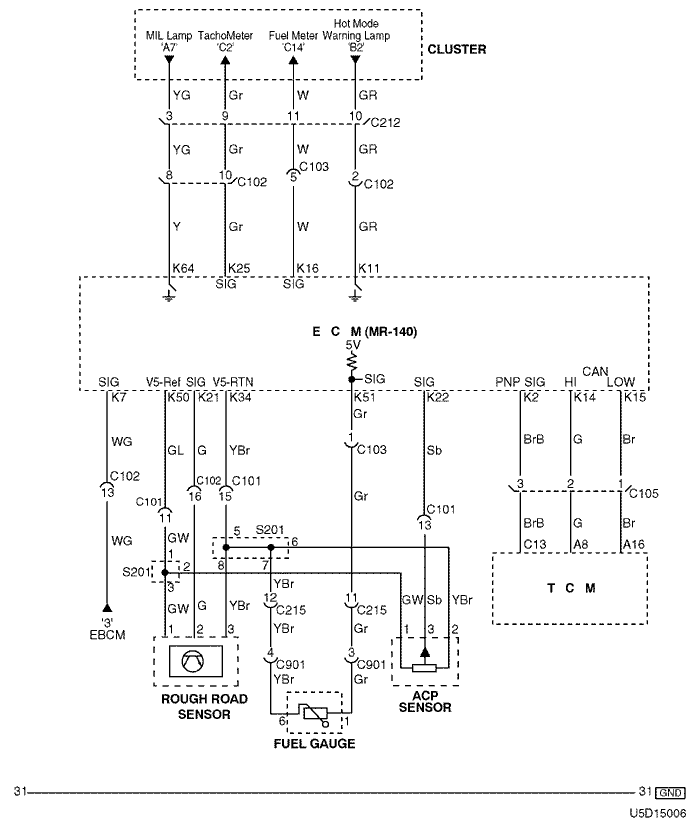

4) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (ИНДИКАЦИИ НЕИСПРАВНОСТИ, ТАХОМЕТРА, ТОПЛИВНОГО РАСХОДОМЕРА, ГОРЯЧЕГО РЕЖИМА), ДАТЧИКА НЕРОВНОЙ ДОРОГИ, ДАТЧИКА ДАВЛЕНИЯ КОМПРЕССОРА, УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА И КОНТРОЛЛЕРА КПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 15, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С102 (контакт 16, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С103 (контакт 6, серый) | Передняя часть - двигатель | Под блоком предохранителей в моторном отсеке |
| С105 (контакт 4, белый) | Контроллер КПП - двигатель | Задняя часть впускного коллектора |
| С212 (контакт 18, синий) | Передняя часть - приборная панель | Левая верхняя часть пространства для ног водителя |
| С215 (контакт 16, белый) | Пол - передняя часть | Под блоком предохранителей на приборной панели |
| С901 (контакт 6, черный) | Топливный бак - пол | За топливным баком |
| S201 (бесцветн.) | ПЕРЕДНЯЯ ЧАСТЬ | Левая верхняя часть пространства для ног водителя |

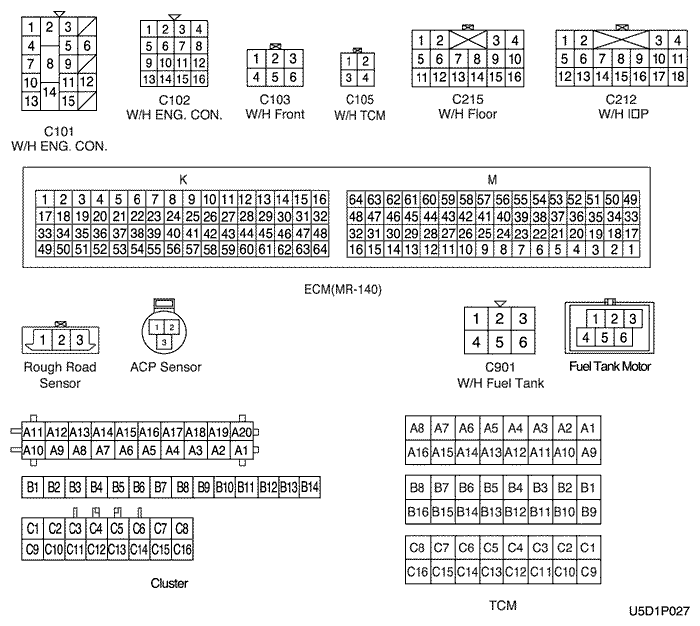

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

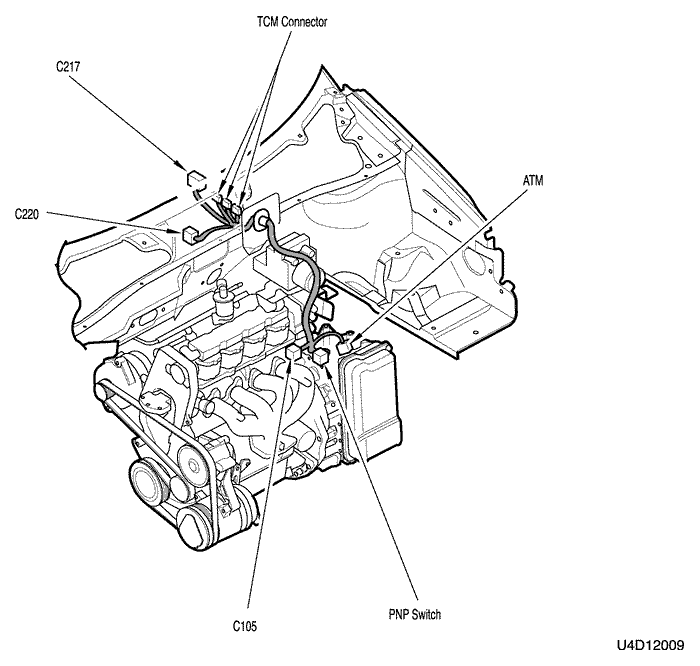

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

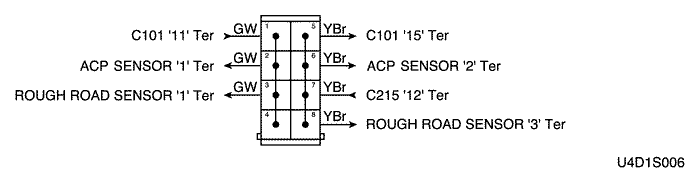

г. КОНТАКТНАЯ КОЛОДКА
S201 (MR-140)

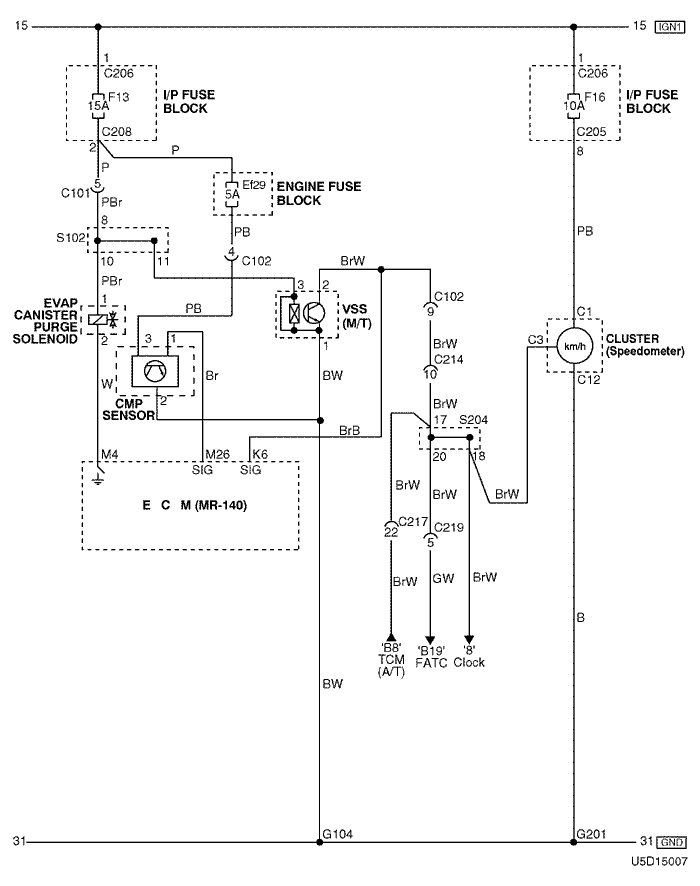

5) ЦЕПЬ КЛАПАНА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА, ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ И ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 15, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С102 (контакт 16, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С205 (контакт 14, белый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| С208 (контакт 14, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
| С214 (контакт 22, желтый) | Передняя часть - приборная панель | Левая верхняя часть пространства для ног водителя |
| С217 (контакт 22, белый) | Приборная панель - контроллер КПП | Центральная верхняя часть пространства для ног водителя |
| С219 (контакт 15, белый) | Приборная панель - автоматическое регулирование температуры | Над корпусом испарителя |
| S102 (черн.) | Двигатель | Задняя часть впускного коллектора |
| S204 (оранжев.) | Приборная панель | За приборной панелью в центре |
| G104 | Двигатель | Под впускным коллектором |
| G201 | Приборная панель | Над кронштейном блока предохранителей на приборной панели |

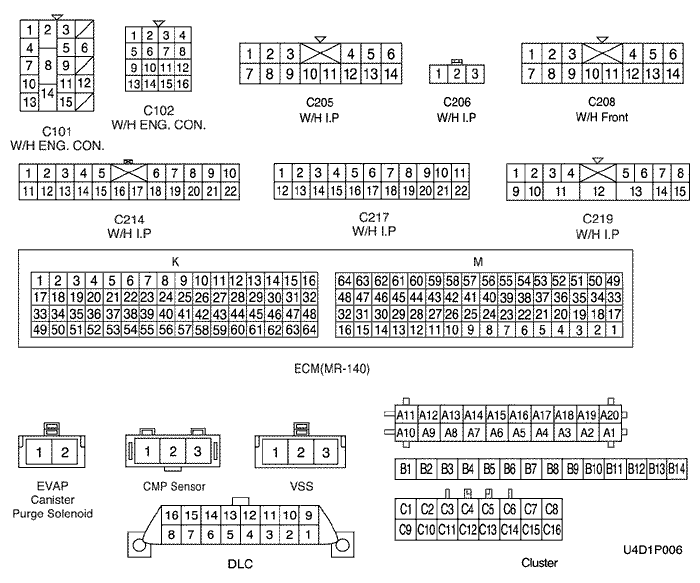

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

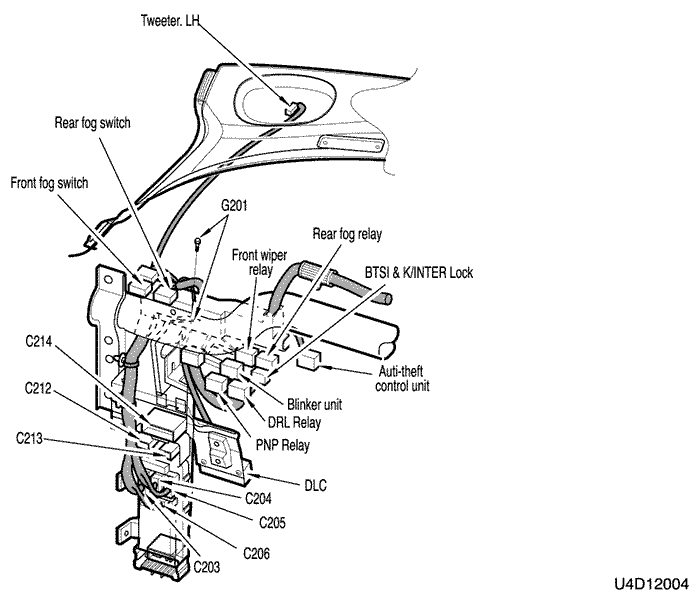

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА

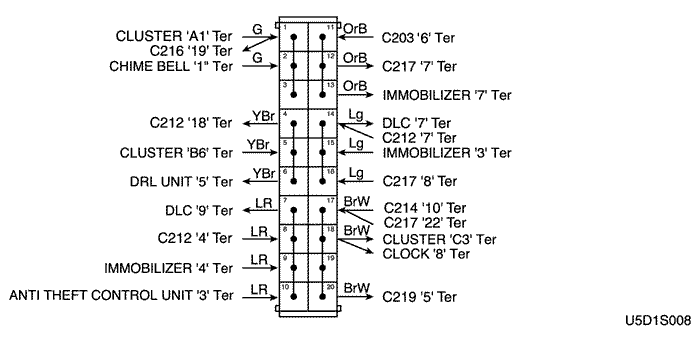

S102 (MR-140)
S204

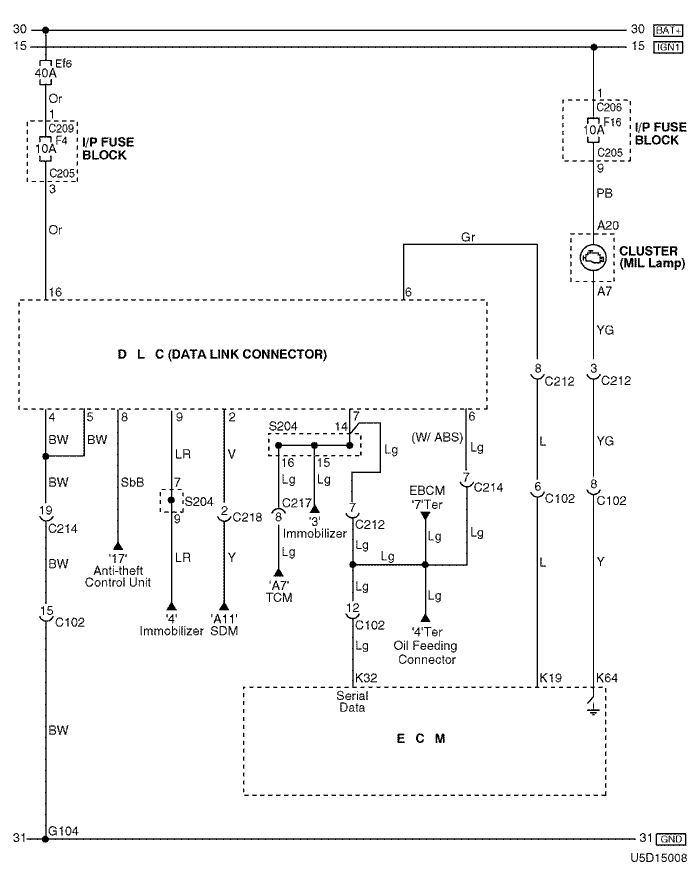

6) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 16, черный) | Двигатель - передняя часть кузова | За левой фарой |
| С205 (контакт 14, белый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
| C209 (контакт 1, бесцветный) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
| С212 (контакт 18, синий) | Передняя часть - приборная панель | Левая верхняя часть пространства для ног водителя |
| С214 (контакт 22, желтый) | Передняя часть - приборная панель | Левая верхняя часть пространства для ног водителя |
| С217 (контакт 22, белый) | Приборная панель - контроллер КПП | Центральная верхняя часть пространства для ног водителя |
| С218 (контакт 4, белый) | Подушка безопасности - приборная панель | Правая верхняя часть пространства для ног водителя |
| S204 (оранжев.) | Приборная панель | За приборной панелью в центре |
| G104 | Двигатель | Под впускным коллектором |

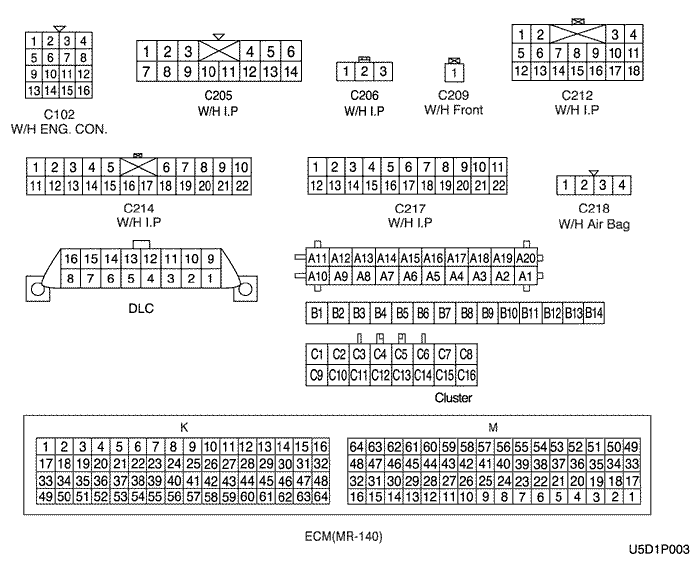

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
S204
