Сборка корпуса дифференциала - SHD

Специальный инструмент

DT-50504 Оправка для установки подшипника дифференциала

Эквивалентный местный инструмент описан в Специальный инструмент.

1. Вставьте левый подшипник дифференциала (2).

Примечание: Нанесите трансмиссионное масло на внутренние детали подшипника, шайбу, регулировочное кольцо и пр.

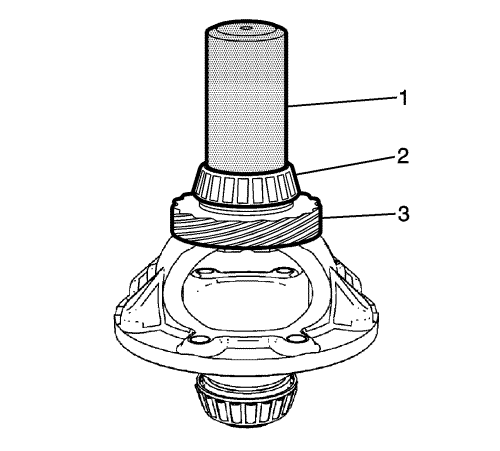

2. Установите левый подшипник (2) дифференциала с использованием оправки DT-50504 (1) для установки подшипника дифференциала и молотка.



3. Установите ведущую шестерню привода спидометра (3).
4. Установить правый подшипник дифференциала (2).

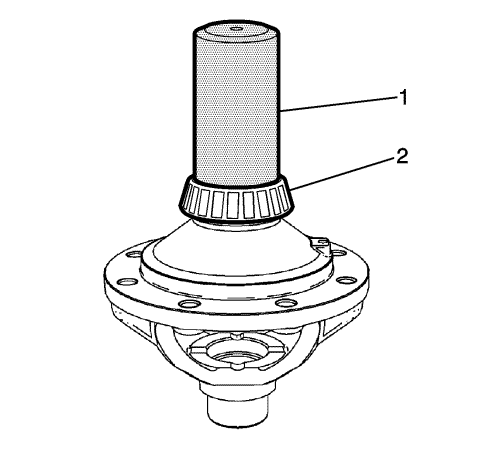

5. Установите правый подшипник с использованием оправки DT-50504 (1) для установки подшипника дифференциала и молотка.



6. Установите регулировочные кольца на полуосевые шестерни.
7. Установить полуосевые шестерни (1).

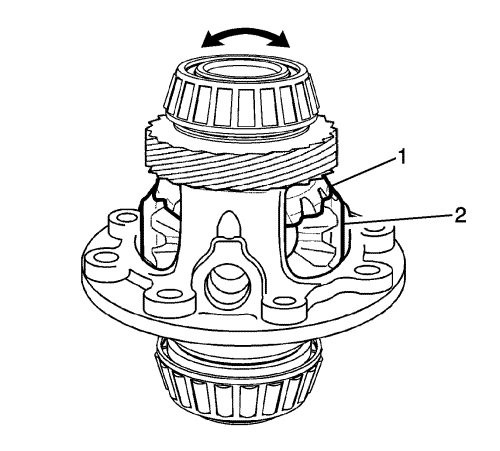

8. Одновременно установите ведущие шестерни и шайбы (2).

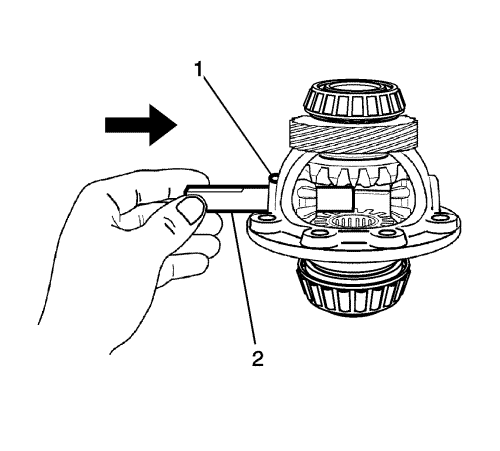

9. Поворачивая вал ведущей шестерни (2), вставьте его в отверстие для штифта.
10. Установите новый штифт (1) в вал ведущей шестерни с помощью бородка и молотка.



11. Закрепите узел дифференциала в тисках.

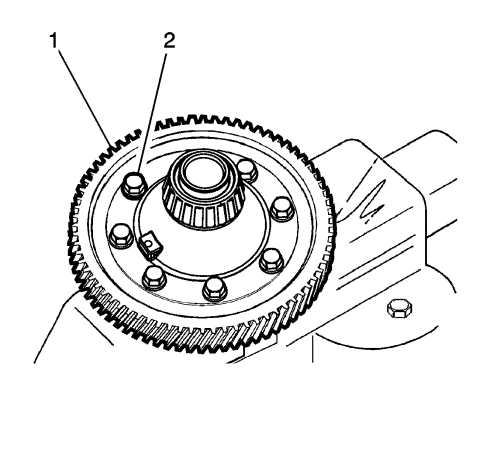

12. Установить ведомую шестерню главной передачи (1).

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

13. Заверните 8 новых болтов (2) крепления ведомой шестерни дифференциала и затяните их с моментом затяжки 20 Н·м + 60° -75° (15 фунт фут + 60° -75°).
14. Установить дифференциал в сборе. См. Сборка коробки передач : SHD → HD .
