Замена маслоотражательного колпачка штока клапана и пружины клапана

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять гидравлический регулятор зазора клапанов. См. Замена гидротолкателей клапанов .



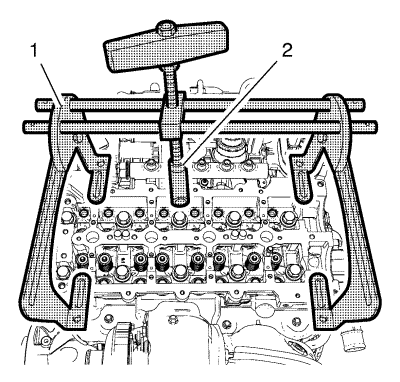

2. Установите струбцину для сжатия EN-50173(1) и переходник EN-49075(2).




Примечание: Резьба глухого отверстия, заметить длину шпильки форсунки.

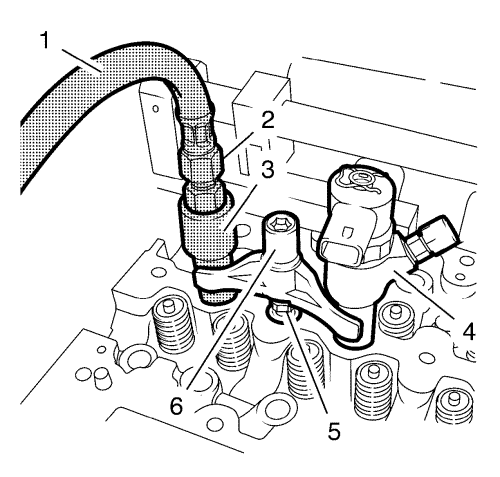

3. Установите шпильку топливных форсунок (5).
4. Установите на цилиндр 1 переходник EN-46782(3) и резьбовой переходник EN-46783 (2) с топливной форсункой (4) и кронштейном топливной форсунки.

Осторожно: См. Предупреждение о крепежных деталях во введении.

5. Завернуть гайку (6)крепления кронштейна топливной форсунки и затянуть ее с моментом затяжки 20 Н·м (15 фунт фут).
6. Наполните цилиндр сжатым воздухом (1).
7. Утопите вниз держатель пружины клапана с помощью переходника EN-49075.
8. Извлеките сухарь клапана с помощью подходящего инструмента.



9. Снять верхний держатель (1) пружины клапана.
10. Снимите пружину клапана (2).



11. Снимите маслосъемный колпачок (2) штока клапана с помощью съемника EN-46116 (1) и ВЫБРОСЬТЕ его.
12. Снять нижний держатель пружины клапана.

1. Установить нижний держатель пружины клапана.



2. Установите НОВЫЙ маслосъемный колпачок (2) штока клапана с помощью оправки для запрессовки EN-46116 (1).



3. Установите пружину клапана (2).
4. Установить верхний держатель (1) пружины клапана.
5. Наполните цилиндр сжатым воздухом.



6. С помощью струбцины для сжатия EN-50173 (1) и переходника EN-49075 (2) утопите вниз держатель пружины клапана.
7. Установите сухарь клапана с помощью подходящего инструмента.



8. Отвернуть гайку (6) кронштейна топливной форсунки.
9. Снимите с цилиндра 1 переходник EN-46782 (3) и резьбовой переходник EN-46783 (2) с топливной форсункой (4) и кронштейном топливной форсунки.
10. Снять шпильку топливной форсунки (5).



11. Снимите струбцину для сжатия EN-50173 (1) с переходником EN-49075 (2).
12. Установите гидравлический компенсатор. См. Замена гидротолкателей клапанов .
