Разборка корпуса дифференциала - SHD

Специальный инструмент

DT-50502 Съемник подшипника дифференциала и комплект плоских переходников

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять дифференциал в сборе. См. Разборка коробки передач : SHD → HD .
2. Закрепите узел дифференциала в тисках, используя защитную прокладку, чтобы не повредить узел.

Примечание: Не используйте повторно болты крепления ведомой шестерни дифференциала.

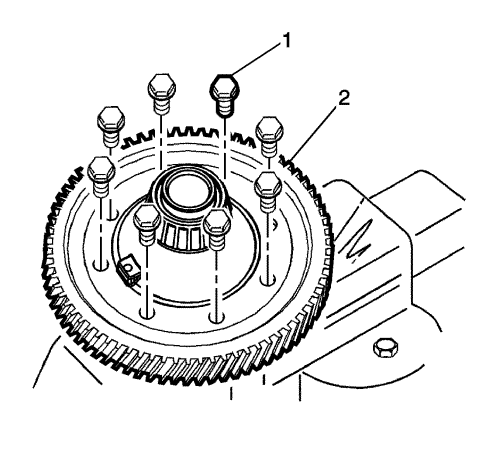

3. Выверните 8 болтов (1) крепления ведомой шестерни дифференциала.
4. Снять ведомую шестерню главной передачи (2).

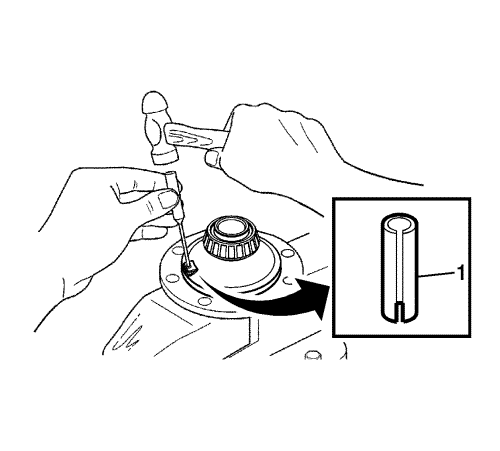

5. Извлеките штифт (1) вала ведущей шестерни, используя для этого бородок с тонким цилиндрическим концом и молоток.

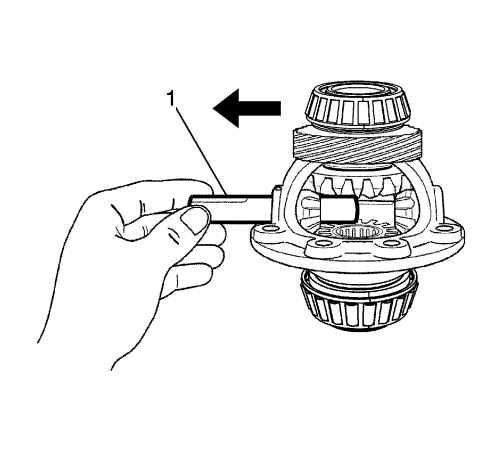

6. Извлеките вал ведущей шестерни (1) из корпуса дифференциала.




Примечание: Чтобы извлечь сателлиты, необходимо повернуть полуосевые шестерни.

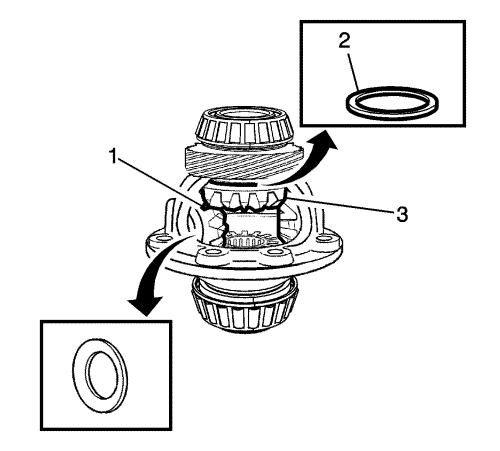

7. Снять сателлиты и шайбы (1).
8. Снять полуосевые шестерни (3).
9. Снять регулировочные кольца полуосевых шестерен (2).

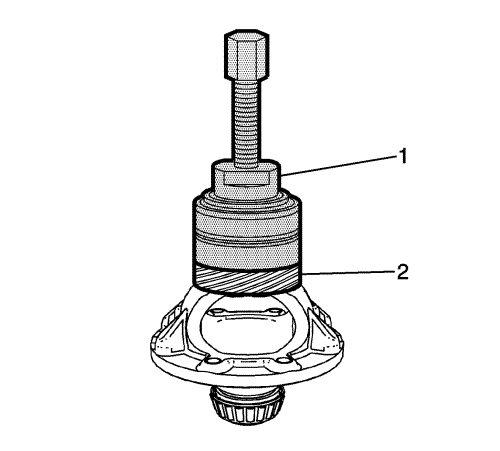

10. Снимите правый подшипник дифференциала с помощью съемника подшипников дифференциала DT-50502 и комплекта плоских переходников (1).
11. Снимите ведущую шестерню привода спидометра (2).

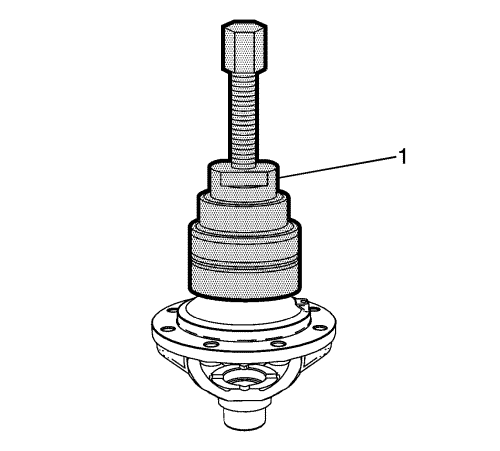

12. Снимите левый подшипник дифференциала с помощью съемника подшипников дифференциала DT-50502 и комплекта плоских переходников (1).
