Сборка вторичного вала - SHD

Специальный инструмент

Эквивалентный местный инструмент описан в Специальный инструмент.

Примечание: Нанесите трансмиссионную жидкость на внутренние детали шестерен, подшипник и сальник.

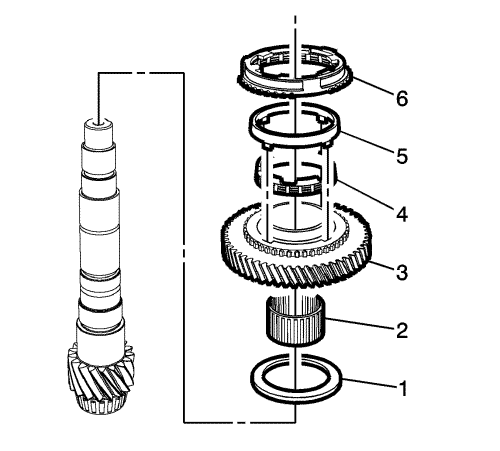

1. Установите втулку шестерни 1-й передачи (1).
2. Установите игольчатый подшипник (2) шестерни 1-ой передачи.
3. Установить шестерню 1-й передачи (3).
4. Установите внутреннее кольцо (4) синхронизатора шестерни 1-ой передачи.
5. Установите среднее кольцо (5) синхронизатора шестерни 1-ой передачи.
6. Установите наружное кольцо (6) синхронизатора шестерни 1-ой передачи.




Примечание: Расположите ступицу более длинным фланцем в направлении шестерни 2-ой передачи и совместите шпоночные пазы ступицы с выступами наружного кольца синхронизатора шестерни 1-ой передачи.

7. Насадите ступицу синхронизатора шестерен 1-ой и 2-ой передач на уравновешивающий вал (1).

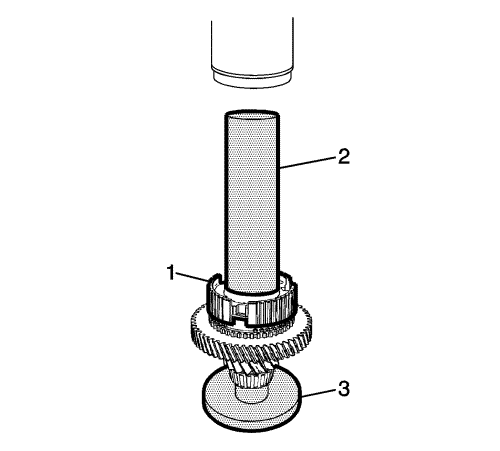

8. Установите ступицу (1) синхронизатора шестерен 1-ой и 2-ой передач с помощью оправки DT-49081 (2) для установки шестерен, подшипников, защитного щитка DT-50495 (3) подшипника уравновешивающего вала и пресса.

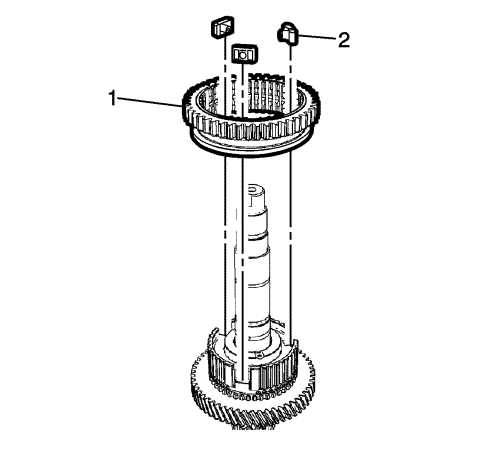

9. Установите втулку (1) синхронизатора шестерен 1-ой и 2-ой передач на ступицу.

Примечание: Убедитесь, что шпонки попали точно в шпоночные пазы втулки и ступицы.

10. Установите шпонки (2) в шпоночные пазы втулки и ступицы.

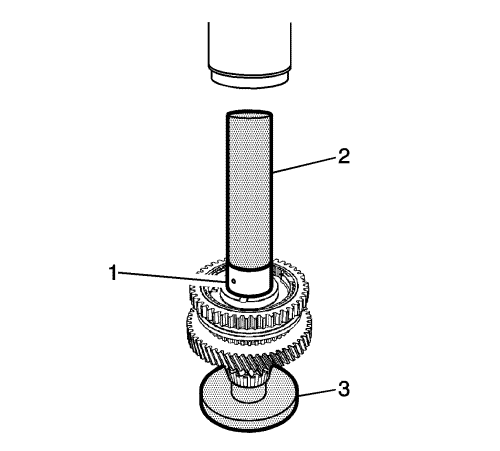

11. Установите распорную втулку (1) шестерни 2-ой передачи на уравновешивающий вал с помощью оправки DT-46496 (2) для установки шестерен, подшипников, защитного щитка DT-50495 (3) подшипника уравновешивающего вала и пресса.

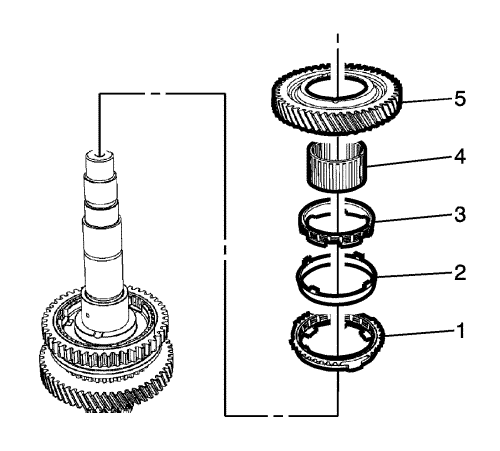

Примечание: Совместите выступы наружного кольца синхронизатора шестерни 2-ой передачи со шпоночными канавками ступицы.

12. Установите наружное кольцо (1) синхронизатора шестерни 2-ой передачи.
13. Установите среднее кольцо (2) синхронизатора шестерни 2-ой передачи.
14. Установите внутреннее кольцо (3) синхронизатора шестерни 2-ой передачи.
15. Установите игольчатый подшипник (4) шестерни 2-ой передачи уравновешивающего вала.
16. Установите шестерню 2-й передачи (5).

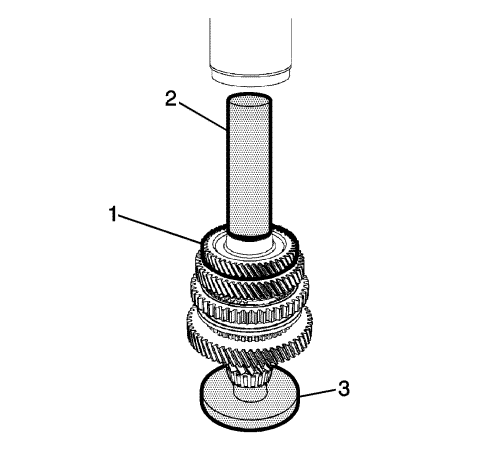

17. Установите шестерню (1) 3-ей передачи на уравновешивающий вал с помощью оправки DT-46496 (2) для установки шестерен, подшипников, защитного щитка DT-50495 (3) подшипника уравновешивающего вала и пресса.

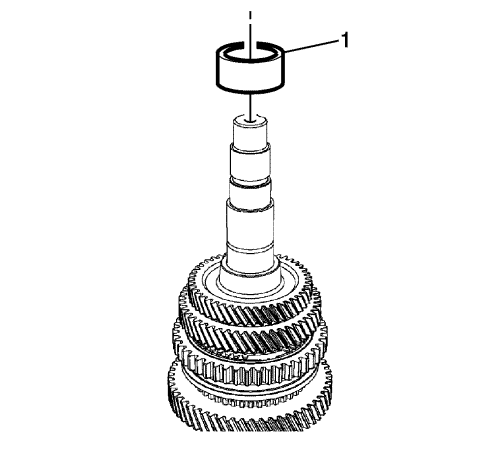

18. Установите распорную втулку (1) шестерен 3-ей и 4-ой передач на уравновешивающий вал.

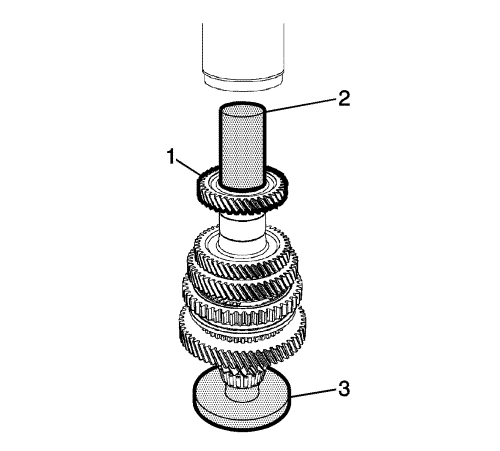

19. Установите шестерню (1) 4-ой передачи на уравновешивающий вал с помощью оправки для установки DT-48235 (2), защитного щитка DT-50495 (3) подшипника уравновешивающего вала и пресса.

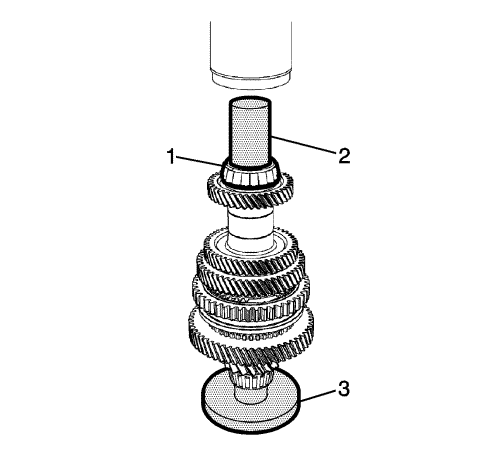

20. Установите левый подшипник (1) на уравновешивающий вал с помощью оправки DT-49079 (2) для установки шестерен, подшипников, защитного щитка DT-50495 (3) подшипника уравновешивающего вала и пресса.
21. Установить блок шестерен. См. Сборка коробки передач : SHD → HD .
