Разборка вторичного вала - SHD

Специальный инструмент

DT-22912-B Съемник подшипников с разрезными шайбами

Эквивалентный местный инструмент описан в Специальный инструмент.

1. Снять блок шестерен. См. Разборка коробки передач : SHD → HD .
2. Поместите шестерню 4-ой передачи в съемник DT-22912-B (3) подшипника с разрезными шайбами.

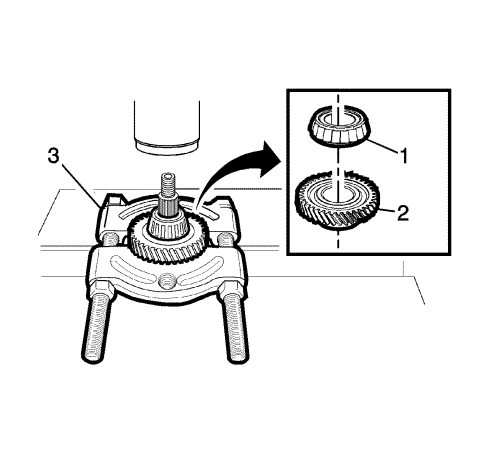

3. Снимите левый подшипник (1) уравновешивающего вала и шестерню (2) 4-ой передачи с помощью пресса.

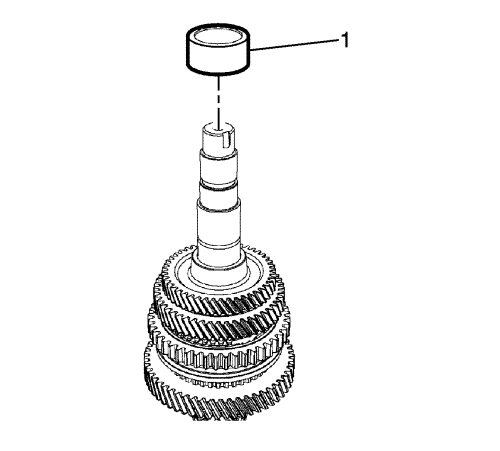

4. Снимите втулку (1) 3-й и 4-й передач вторичного вала.



5. Поместите шестерню 2-ой передачи в съемник DT-22912-B (3) подшипника с разрезными шайбами.

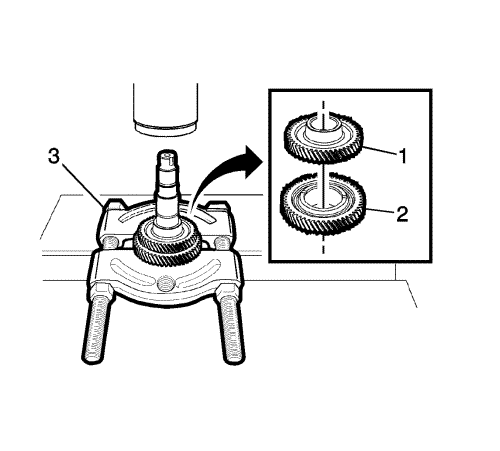

6. Снимите шестерню (1) 3-ей передачи и шестерню (2) 2-ой передачи с помощью пресса.

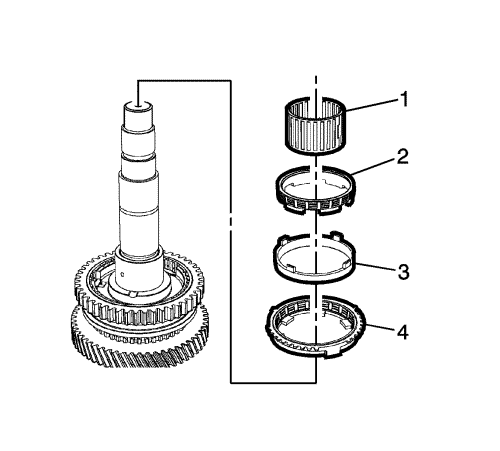

7. Снимите игольчатый подшипник (1) шестерни 2-ой передачи уравновешивающего вала.
8. Снимите внутреннее кольцо (2) синхронизатора шестерни 2-ой передачи.
9. Снимите среднее кольцо (3) синхронизатора шестерни 2-ой передачи.
10. Снимите наружное кольцо (4) синхронизатора шестерни 2-ой передачи.



11. Поместите шестерню 1-ой передачи в съемник DT-22912-B (4) подшипника с разрезными шайбами.

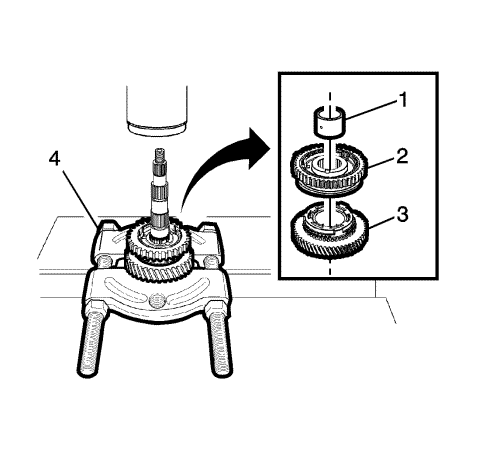

12. Снимите распорную втулку (1) шестерни 2-ой передачи, ступицу (2) синхронизатора 1-ой и 2-ой передач в сборе, кольцо синхронизатора шестерни 1-ой передачи в сборе и шестерню (3) 1-ой передачи с помощью пресса.

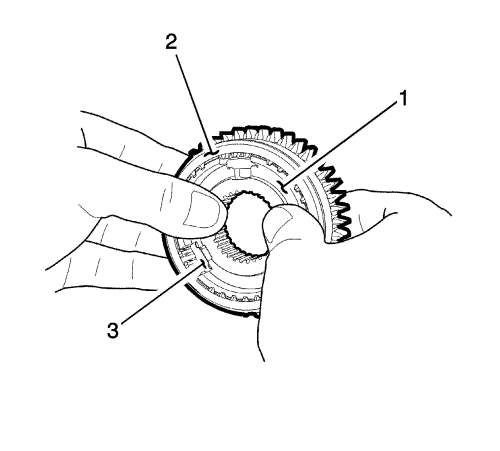

13. Извлеките ступицу (1) из узла ступицы синхронизатора 1-й и 2-й передач.
14. Извлеките блоки сухарей (3) и муфту синхронизатора (2).

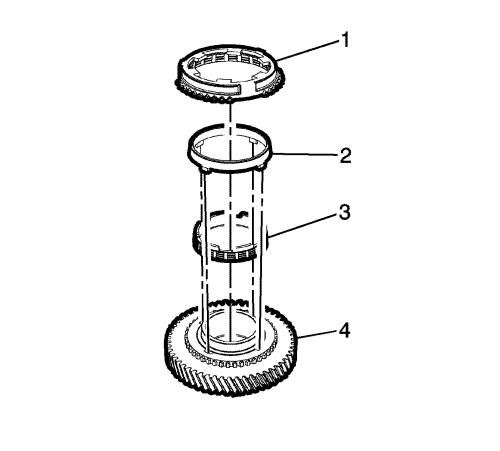

15. Снимите наружное (1), среднее (2) и внутреннее (3) кольца синхронизатора шестерни 1-ой передачи с шестерни (4) 1-ой передачи.

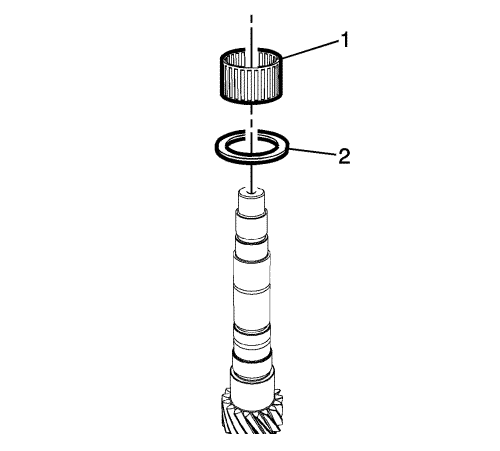

16. Снимите игольчатый подшипник (1) шестерни 1-ой передачи уравновешивающего вала и распорную втулку (2) шестерни 1-ой передачи.
