Демонтаж входного вала - SHD

Специальный инструмент

DT-22912-B Съемник подшипников с разрезными шайбами

Эквивалентный местный инструмент описан в Специальный инструмент.

1. Снять блок шестерен. См. Разборка коробки передач : SHD → HD .

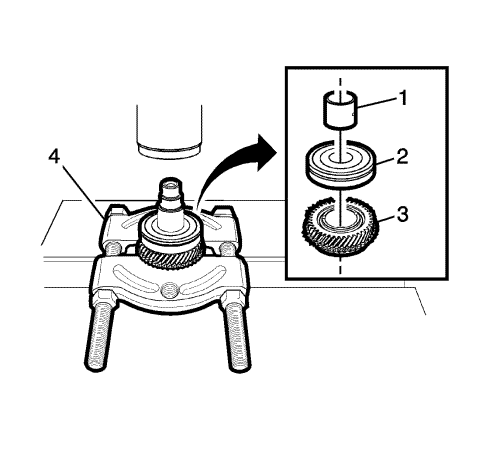

2. Поместите шестерню 4-ой передачи в съемник DT-22912-B (4) подшипника с разрезными шайбами.
3. Снимите распорную втулку (1) шестерни 5-ой передачи, левый подшипник (2) и шестерню (3) 4-ой передачи с помощью пресса.

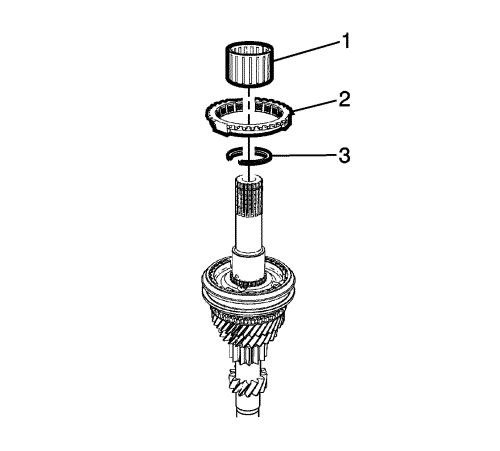

4. Снимите игольчатый подшипник (1) шестерни 4-ой передачи.
5. Снимите кольцо синхронизатора (2) шестерни 4-ой передачи.
6. Снимите стопорное кольцо (3) синхронизатора шестерен 3-ей и 4-ой передач.

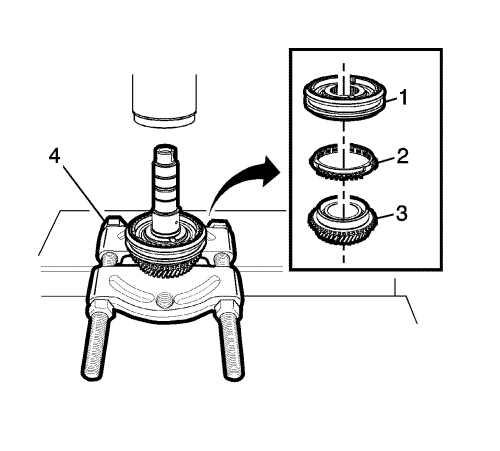

7. Поместите шестерню 3-ей передачи в съемник DT-22912-B (4) подшипника с разрезными шайбами.
8. Снимите ступицу (1) синхронизатора шестерен 3-ей и 4-ой передач в сборе, кольцо синхронизатора (2) и шестерню (3) 3-ей передачи с помощью пресса.

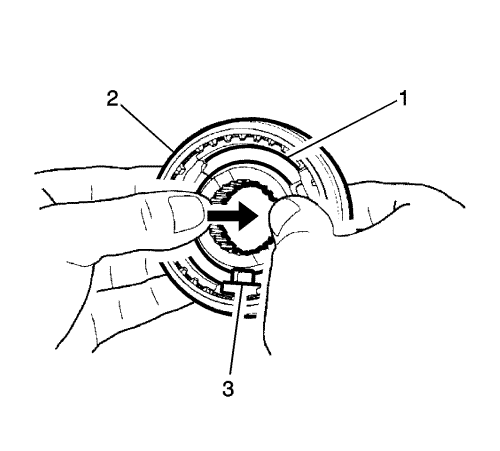

9. Нажмите на ступицу (1) со стороны ступицы синхронизатора шестерен 3-ей и 4-ой передач в сборе.
10. Снимите втулку (2) синхронизатора и шпонки (3).

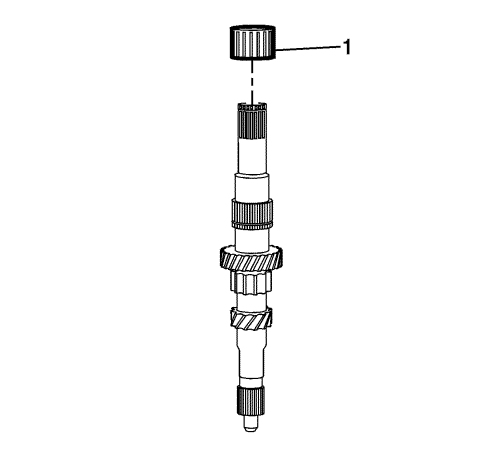

11. Снимите игольчатый подшипник (1) шестерни 3-ей передачи входного вала.
