Примечание: Нанесите трансмиссионную жидкость на все внутренние детали, шестерню, подшипник и сальник.

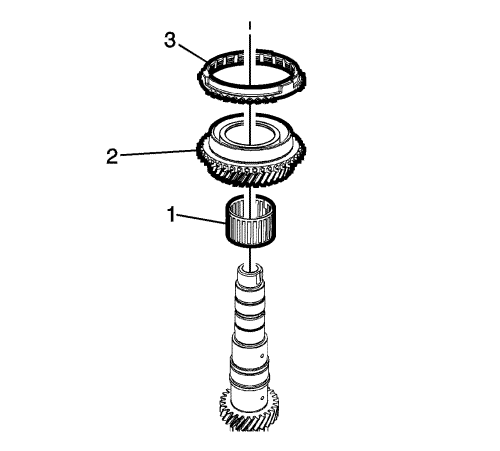

- Установите игольчатый подшипник (1) шестерни 3-ей передачи.
- Установите шестерню (2) 3-ей передачи и кольцо синхронизатора (3).
Примечание:
| • | Не прилагайте излишнее давление при установке шестерни, подшипника и ступицы синхронизатора. Чрезмерное усилие может повредить зубья шестерни. |
| • | Совместите шпоночные пазы ступицы с выступами кольца синхронизатора. |
- Насадите ступицу синхронизатора шестерен 3-ей и 4-ой передач на входной вал (1).

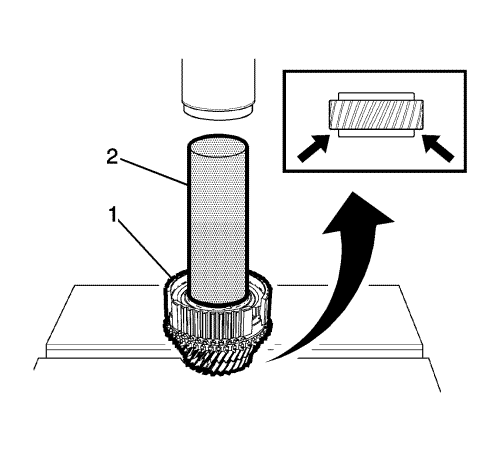

- Установите ступицу (1) синхронизатора шестерен 3-ей и 4-ой передач с помощью оправки DT-49081 (2) для установки шестерен, подшипников и пресса.

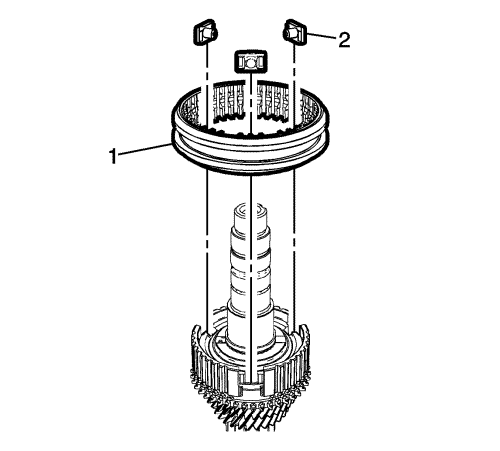

- Установите втулку синхронизатора (1) шестерен 3-ей и 4-ой передач на ступицу.
Примечание: Убедитесь, что шпонки попали точно в шпоночные пазы втулки и ступицы.
- Установите шпонки (2) в шпоночные пазы втулки и ступицы.

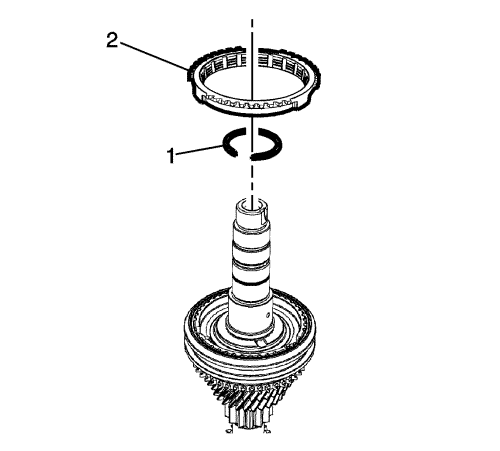

- Установите стопорное кольцо (1) синхронизатора шестерен 3-ей и 4-ой передач.
Примечание: Совместите выступы кольца синхронизатора со шпоночными канавками ступицы.
- Установите кольцо (2) синхронизатора шестерни 4-ой передачи.

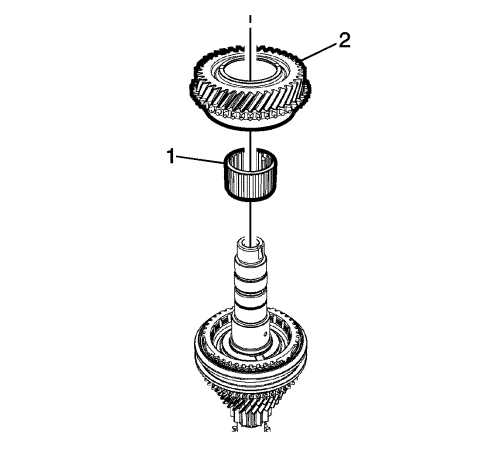

- Установите игольчатый подшипник (1) шестерни 4-ой передачи входного вала и саму шестерню (2) 4-ой передачи.
- Установите левый подшипник (1) входного вала с помощью оправки DT-49079 (3) для установки шестерен, подшипников и пресса.
- Установите распорную втулку (2) шестерни 5-ой передачи с помощью оправки DT-49079 (3) для установки шестерен, подшипников и пресса.
- Установить блок шестерен. См.
Сборка коробки передач : SHD → HD .
