Очистка и проверка синхронизатора - SHD

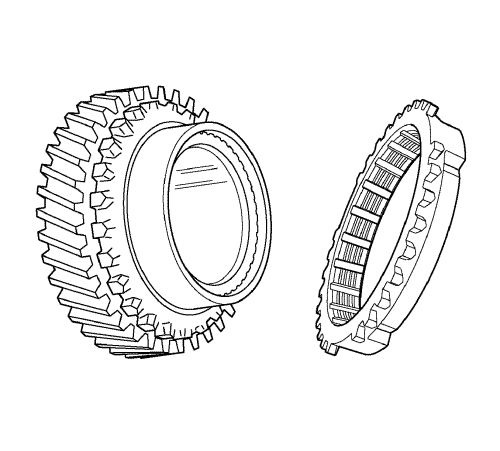

1. Проверка степени износа конусной зоны. После совмещения кольца синхронизатора с шестерней измерьте зазор между шестерней и кольцом. Замените, если зазор выходит за допустимые границы.

Спецификации

•	Стандартный зазор: 1,2 мм (0,047 дюйма) для 1-ой, 2-ой, 3-ей и 4-ой передач.

•	Предельный зазор: 0,5 мм (0,020 дюйма) для 1-ой, 2-ой, 3-ей и 4-ой передач.

•	Стандартный зазор: 1,0 мм (0,039 дюйма) для 5-ой передачи.

•	Предельный зазор: 0,5 мм (0,020 дюйма) для 5-ой передачи.

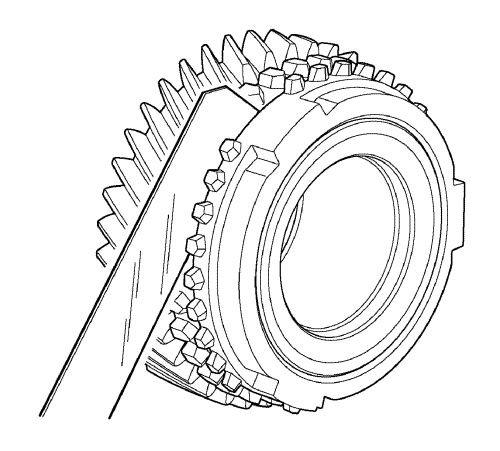

2. Проверка состояния конусной контактной поверхности. При неполадках в работе механизма синхронизатора соединение между внутренней поверхностью кольца и конусной зоной шестерни считается частично дефектным, несмотря на правильный зазор между шестерней и кольцом. Поэтому, требуется осмотреть конусную зону и внутреннюю поверхность кольца. Конусная зона может иметь волнообразный износ. При необходимости следует заменить кольцо синхронизатора и шестерню.

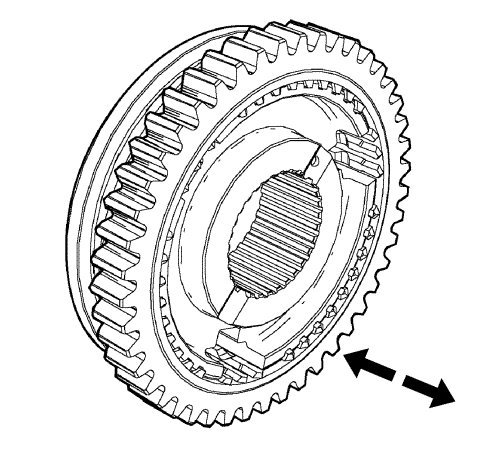

3. После сборки ступицы и втулки проверьте правильность работы втулки.
4. Проверьте степень износа ступицы и втулки.
5. При необходимости замените ступицу синхронизатора или втулку.

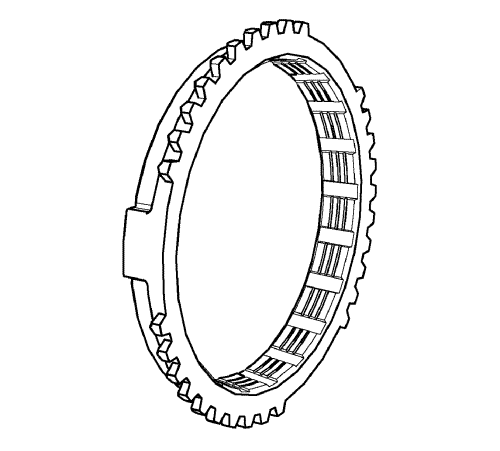

6. Проверьте отсутствие признаков износа или повреждения зубцов кольца синхронизатора. В случае необходимости замените.
