Замена выходного топливопровода топливного фильтра

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).

Предупреждение. См. Предупреждение о работе с системой улавливания паров топлива во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Откройте капот.
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

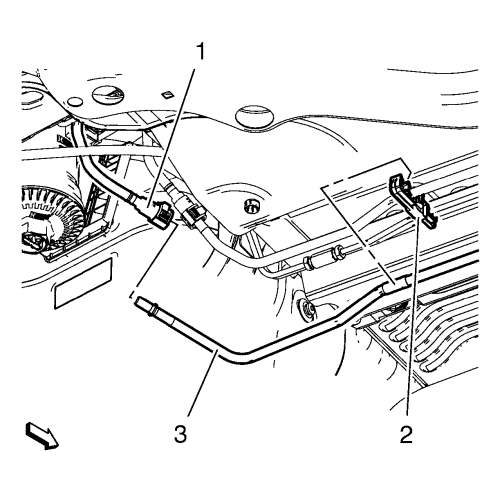

4. Отсоедините промежуточный подающий топливопровод (3) от выпускного топливопровода (1) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .
5. С помощью заглушек CH-807 закройте отверстия промежуточного подающего топливопровода и выпускного топливопровода топливного фильтра.

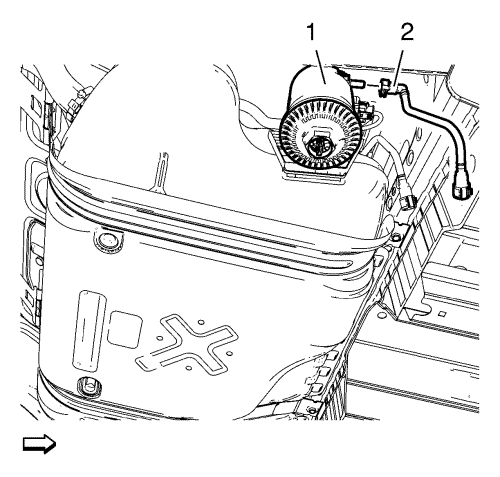

6. Отсоедините выпускной топливопровод (2) топливного фильтра от соединителя (1) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .
7. С помощью заглушек CH-6015 закройте отверстия соединителя топливного фильтра и выпускного топливопровода топливного фильтра.

1. Снимите заглушки CH-6015 с отверстий соединителя топливного фильтра и выпускного топливопровода топливного фильтра.
2. Подсоедините выпускной топливопровод (2) топливного фильтра к соединителю (1) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .



3. Снимите заглушки CH-807 с промежуточного подающего топливопровода и выпускного топливопровода топливного фильтра.
4. Подсоедините промежуточный подающий топливопровод (3) к выпускному топливопроводу (1) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .
5. Опустить автомобиль и снять с опор.
6. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
7. Закройте капот.
