Замена кронштейна для троса рычага-избирателя диапазона - MX3

1. Отсоединить трос рычага переключения и селектора от корпуса механизма переключения передач. См. Замена рычага переключения передач вместе с тросом на механической коробке передач : MX3 → MFM .

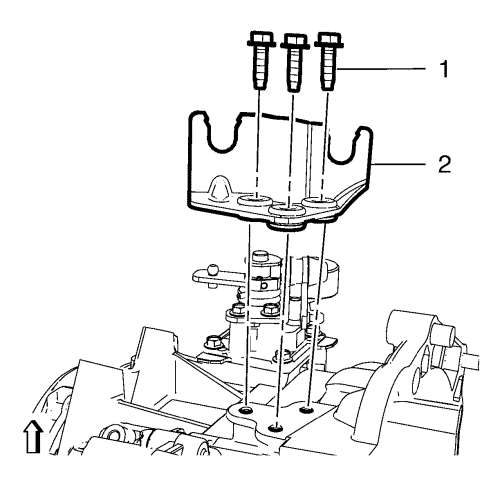

2. Выверните 3 болта (1) крепления кронштейна троса рычага переключения передач и переключателя коробки передач.
3. Снимите переключатель коробки передач и кронштейн (2) троса рычага переключения передач.

1. Установите переключатель коробки передач и кронштейн (2) троса рычага переключения передач.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

2. Заверните 3 болта (1) крепления переключателя коробки передач и кронштейна троса рычага переключения передач и затяните их с моментом затяжки 23 Н·м (17 фунт фут).
3. Установите рычаг переключения передач и трос рычага переключения передач на корпус блока управления переключением передач. См. Замена рычага переключения передач вместе с тросом на механической коробке передач : MX3 → MFM .
