Замена опоры подвески коробки передач - Левая сторона - MX3 с CH-49290

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

2. Собрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.
3. Установите опору гидротрансформатора (2) на двигатель.
4. Вывесите CH-904 раму основания с помощью подъемника.
5. Опереть опорное приспособление CH-49290 на опорную раму CH-904.




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX.

6. Установить опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.

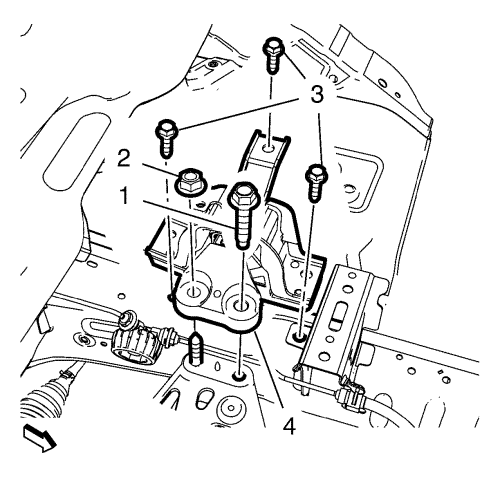

7. Отверните левую гайку (1) крепления подвески коробки передач от кронштейна подвески коробки передач.
8. Выверните левый болт (2) крепления подвески коробки передач из кронштейна подвески коробки передач.
9. Выверните левые болты (3) крепления подвески коробки передач к кузову.
10. Снять с автомобиля опору (4) коробки передач.

1. Установить на автомобиль опору (4) коробки передач.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

2. Заверните болты (3) крепления подвески коробки передач к кузову и затяните их с моментом затяжки 50 Н·м (37 фунт фут).



3. Приверните левую гайку (1) крепления подвески коробки передач к кронштейну подвески коробки передач и затяните ее с моментом затяжки 75 Н·м (55 фунт фут).
4. Заверните левый болт (2) крепления подвески коробки передач к кронштейну подвески коробки передач и затяните его с моментом затяжки 75 Н·м (55 фунт фут).



5. Снимите подпорку CH-49290 (1).
6. Снять опорное приспособление CH-49290 с опорной рамы CH-904.
7. Снимите CH-904 раму основания с подъемника.



8. Выполните разборку подпорки CH-49290 (1).
9. Снимите опору гидротрансформатора (2) с двигателя.
10. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
