Замена передней трубки возврата топлива

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Откройте капот.
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
4. Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .

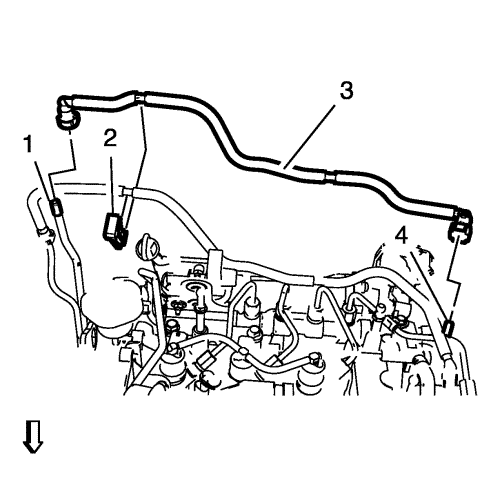

5. Отсоедините передний возвратный топливопровод (3) от возвратного топливопровода (1). См. Обслуживание пластмассового быстросъемного разъема .
6. Закройте отверстия возвратного и подающего топливопроводов (3) заглушками EN-6015.
7. Закройте отверстия возвратного топливопровода (1) заглушками EN-6015.
8. Отсоедините передний возвратный топливопровод (3) от сепаратора (4) дизельного топлива. См. Обслуживание пластмассового быстросъемного разъема
9. Закройте отверстия возвратного и подающего топливопроводов (3) заглушками CH-807.
10. Закройте отверстия сепаратора (1) дизельного топлива заглушками CH-807.
11. Освободите передний возвратный топливопровод (3) из зажима (2) топливопровода.
12. Снимите передний возвратный топливопровод (3).

1. Установите передний возвратный топливопровод (3).
2. Снимите заглушки CH-807.
3. Снять заглушки EN-6015.
4. Подсоедините передний возвратный топливопровод (3) к сепаратору (4) дизельного топлива. См. Обслуживание пластмассового быстросъемного разъема .
5. Подсоедините передний возвратный топливопровод (3) к возвратному топливопроводу (1). См. Обслуживание пластмассового быстросъемного разъема .
6. Прикрепите передний возвратный топливопровод (3) к зажиму (2) топливопровода.
7. Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .
8. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
9. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
