Замена топливного бака

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение: Не курите и не допускайте использования открытого огня вблизи рабочего пространства при работе с топливной системой или системой выделения паров топлива. Каждый раз при работе с топливной системой отключайте кабель от отрицательной клеммы батареи (кроме тех случаев, когда необходимо напряжение батареи).

1. Откройте капот.
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Слив топлива из топливного бака См. Опорожнение топливного бака .
4. Снимите подушку заднего сиденья. См. Замена подушки заднего сиденья .



5. Немного протяните жгут проводов кузова через резиновую втулку (2) и через крышку (1) проема задней панели пола.
6. Отсоедините разъем (3) жгута проводов модуля топливного насоса в топливном баке и разъем (3) жгута проводов топливного фильтра.
7. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
8. Снимите выхлопную трубу. См. Замена выпускной трубы : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .



9. При необходимости снять хомут троса привода стояночного тормоза и отвести трос в сторону.



10. Отсоедините промежуточный подающий топливопровод (3) от выпускного топливопровода (4) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .
11. С помощью заглушек CH-807 закройте соединения промежуточного подающего топливопровода (3) и выпускного топливопровода (4) топливного фильтра.
12. Отсоедините промежуточный возвратный топливопровод (1) от возвратного топливопровода (2) датчика топлива. См. Обслуживание пластмассового быстросъемного разъема .
13. С помощью заглушек EN-6015 закройте отверстия промежуточного возвратного топливопровода (3) и возвратного топливопровода (2) датчика топлива.



14. Освободите хомут (1) трубки системы улавливания паров бензина (EVAP), соединенной с наливным патрубком топливного бака.
15. Отсоедините трубку (2) системы улавливания паров бензина (EVAP), соединенную с наливным патрубком топливного бака, от вентиляционного трубопровода топливного бака.
16. Закупорьте все разъемы с помощью заглушек EN-6015.
17. Освободите хомут (4) топливозаправочного шланга.
18. Отсоедините топливозаправочный шланг (3) от топливного бака (5).
19. Установить под топливный бак подходящий домкрат.



20. Отвернуть 2 болта (2) крепежных лент топливного бака.
21. Снять 2 крепежные ленты (1) топливного бака.
22. Медленно опустите топливный бак на полную высоту.

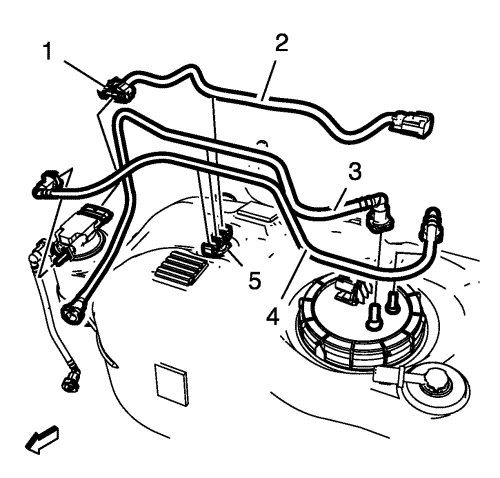

1. Отсоедините разъем (1) жгута проводов от корпуса топливного фильтра.
2. Освободите жгут проводов (2) из зажима (5) на топливном баке.
3. Отсоедините впускной топливопровод (4) топливного фильтра от модуля топливного насоса в топливном баке и от корпуса топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .
4. Отсоедините возвратный промежуточный топливопровод (3) от модуля топливного насоса в топливном баке. См. Обслуживание пластмассового быстросъемного разъема .
5. Освободите от зажимов на топливном баке впускной топливопровод топливного фильтра и возвратный промежуточный топливопровод.
6. Закупорьте все разъемы с помощью заглушек EN-6015.

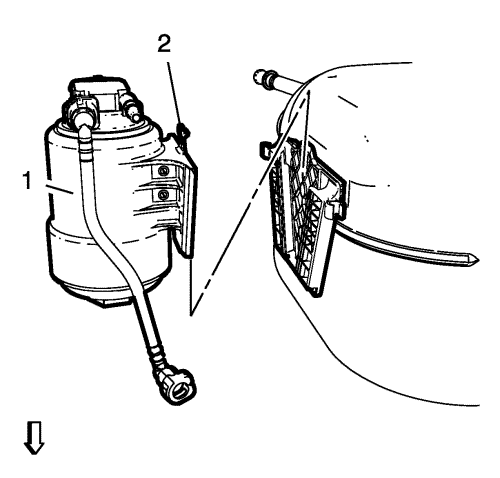

7. Освободите зажим (2) топливного фильтра.
8. Снимите топливный фильтр (1) с кронштейна топливного фильтра в направлении вверх.
9. Снять модуль топливного насоса топливного бака. См. Замена топливного насоса .

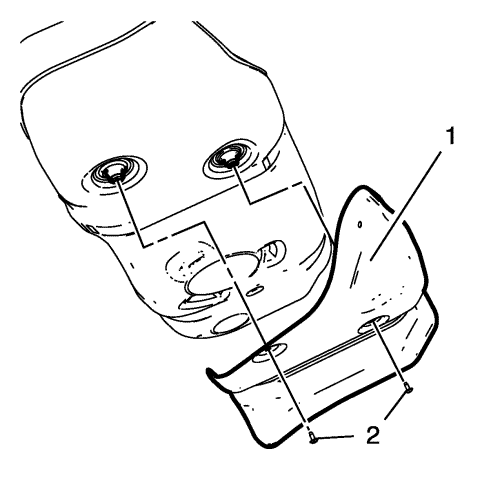

10. Отверните 2 болта (2) термозащитного щитка топливного бака.
11. Снять термозащитный щиток топливного бака (1).

1. Установить термозащитный щиток топливного бака (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Заверните 2 болта (2) термозащитного щитка топливного бака и затяните их.



3. Установить модуль топливного насоса топливного бака. См. Замена топливного насоса .
4. Вставьте топливный фильтр (1) до фиксации зажима (2) на кронштейне топливного фильтра.



5. Снять заглушки EN-6015 со всех разъемов.
6. Прикрепите зажимом на топливном баке впускной топливопровод топливного фильтра и возвратный промежуточный топливопровод.
7. Подсоедините возвратный промежуточный топливопровод (3) к модулю топливного насоса в топливном баке. См. Обслуживание пластмассового быстросъемного разъема .
8. Подсоедините впускной топливопровод (4) топливного фильтра к модулю топливного насоса в топливном баке и к корпусу топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .
9. Прикрепите жгут проводов (2) к зажиму (5) на топливном баке.
10. Подсоедините разъем (1) жгута проводов к корпусу топливного фильтра.

1. Немного поднимите топливный бак с помощью подходящего регулируемого домкрата из-под днища автомобиля.
2. Установить 2 крепежные ленты (1) топливного бака.
3. Заверните 2 болта (2) крепежной ленты топливного бака и затяните их с моментом затяжки 20 Н·м (15 фунт фут).
4. Уберите домкрат от топливного бака.



5. Подсоедините топливозаправочный шланг (3) к топливному баку (5).
6. Наденьте хомут (4) топливозаправочного шланга.
7. Снять заглушки EN-6015 со всех разъемов.
8. Подсоедините трубку (2) системы улавливания паров бензина (EVAP), соединенную с наливным патрубком топливного бака, к вентиляционному трубопроводу топливного бака.
9. Наденьте хомут (1) трубки системы улавливания паров бензина (EVAP), соединенную с наливным патрубком топливного бака.



10. Снимите заглушки EN-6015 с промежуточного возвратного топливопровода (3) и возвратного топливопровода (2) датчика топлива.
11. Подсоедините промежуточный возвратный топливопровод (1) к возвратному топливопроводу (2) датчика топлива. См. Обслуживание пластмассового быстросъемного разъема .
12. Снимите заглушки CH-807 с промежуточного подающего топливопровода (3) и выпускного топливопровода (4) топливного фильтра.
13. Подсоедините промежуточный подающий топливопровод (3) к выпускному топливопроводу (4) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .



14. По необходимости установите стопорную скобу троса стояночного тормоза.
15. Установить выпускную трубу. См. Замена выпускной трубы : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
16. Опустить автомобиль.



17. Подсоедините разъем (3) жгута проводов модуля топливного насоса в топливном баке и разъем (3) жгута проводов топливного фильтра.
18. Немного протяните жгут проводов кузова через резиновую втулку (2) и через крышку (1) проема задней панели пола.
19. Установите подушку заднего сиденья. См. Замена подушки заднего сиденья .
20. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
21. Закройте капот.
