Каталитический нейтрализатор Замена - Дизельный двигатель 1.0 л LEB

Предупреждение. См. Предупреждение об обслуживании выпускной системы во введении.

Предупреждение: Обязательно надевать защитные очки и перчатки при демонтаже деталей выпускной системы, так как выпадающая ржавчина и острые кромки изношенных деталей выпускной системы могут привести к тяжелым травмам персонала.

Предупреждение. См. Предупреждение: защитные очки и перчатки во введении.

Осторожно: Не изгибайте гибкий выпускной патрубок более чем на 10 градусов в любом направлении. Изгибание свыше 10 градусов или скручивание в пределах ±0,5 градусов приведет к повреждению гибкой соединительной муфты выпускного патрубка.

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снимите нижнюю крышку проема передней окантовка бампера. См. Замена нижней крышки облицовки переднего бампера .

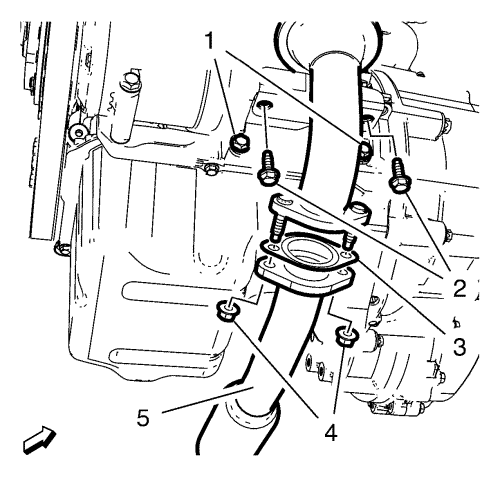

3. Отвернуть 2 гайки (4) крепления каталитического нейтрализатора к передней выхлопной трубе.
4. Снимите переднюю выхлопную трубу (5). Снимите и ВЫБРОСЬТЕ прокладку (3) каталитического нейтрализатора.
5. Слегка отверните 2 болта (1) кронштейна каталитического нейтрализатора.
6. Отверните 2 болта (2) кронштейна каталитического нейтрализатора.
7. Опустить автомобиль.
8. Снимите термозащитный щиток турбокомпрессора. См. Замена термозащитного щитка турбонагнетателя .



9. Освободить хомут (1) каталитического нейтрализатора.
10. Отсоедините каталитический нейтрализатор (3) от кронштейна и от турбокомпрессора.
11. Снять и ВЫБРОСИТЬ уплотнение (2) каталитического нейтрализатора.

1. Установить НОВУЮ прокладку (2) каталитического нейтрализатора.
2. Установить хомут каталитического нейтрализатора (1).
3. Установите каталитический нейтрализатор (3) на кронштейн и на турбокомпрессор.
4. Слегка затяните хомут (1) каталитического нейтрализатора.
5. Поднять автомобиль.



6. Заверните от руки 2 болта (2) крепления каталитического нейтрализатора к кронштейну.
7. Подсоедините к каталитическому нейтрализатору переднюю выхлопную трубу (5) с НОВОЙ прокладкой (3).

Осторожно: См. Предупреждение о крепежных деталях во введении.

8. Заверните 2 гайки (4) крепления передней выхлопной трубы к каталитическому нейтрализатору и затяните их с моментом затяжки 46 Н·м (34 фунт фут).
9. Затяните 2 болта (2) крепления каталитического нейтрализатора с моментом затяжки 22 Н·м (16 фунт фут).
10. Заверните и затяните 2 болта (1) крепления кронштейна каталитического нейтрализатора с моментом затяжки 22 Н·м (16 фунт фут).
11. Установите нижнюю крышку проема передней окантовка бампера. См. Замена нижней крышки облицовки переднего бампера .
12. Опустить автомобиль и снять с опор.



13. Затяните хомут (1) каталитического нейтрализатора с моментом затяжки 22 Н·м (16 фунт фут).
14. Установите термозащитный щиток турбокомпрессора. См. Замена термозащитного щитка турбонагнетателя .
