Замена жгута проводов модуля топливного насоса топливного бака

Специальный инструмент

EN-6015 Заглушки

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение: Не курите и не допускайте использования открытого огня вблизи рабочего пространства при работе с топливной системой или системой выделения паров топлива. Каждый раз при работе с топливной системой отключайте кабель от отрицательной клеммы батареи (кроме тех случаев, когда необходимо напряжение батареи).

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Слив топлива из топливного бака См. Опорожнение топливного бака .
3. Снимите подушку заднего сиденья. См. Замена подушки заднего сиденья .

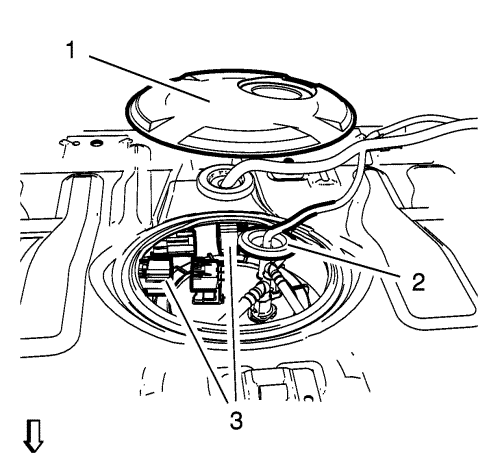

4. Немного протяните жгут проводов кузова через резиновую втулку (2) и через крышку (1) проема задней панели пола.
5. Отсоедините разъем (3) жгута проводов модуля топливного насоса в топливном баке и разъем (3) жгута проводов топливного фильтра.
6. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
7. Снимите выхлопную трубу. См. Замена выпускной трубы : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .



8. При необходимости снять хомут троса привода стояночного тормоза и отвести трос в сторону.

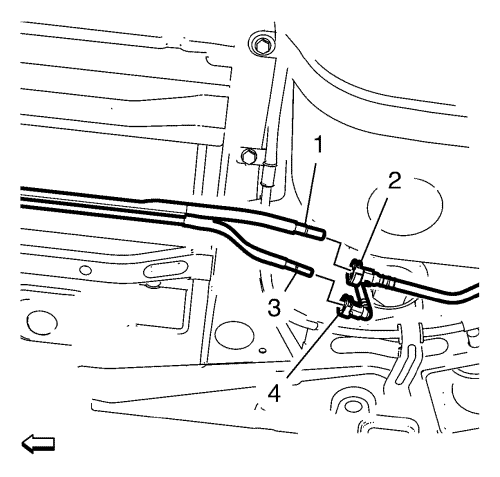

9. Отсоедините промежуточный подающий топливопровод (3) от выпускного топливопровода (4) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .
10. С помощью заглушек CH-807 закройте соединения промежуточного подающего топливопровода (3) и выпускного топливопровода (4) топливного фильтра.
11. Отсоедините промежуточный возвратный топливопровод (1) от возвратного топливопровода (2) датчика топлива. См. Обслуживание пластмассового быстросъемного разъема .
12. С помощью заглушек EN-6015 закройте отверстия промежуточного возвратного топливопровода (3) и возвратного топливопровода (2) датчика топлива.



13. Освободите хомут (1) трубки системы улавливания паров бензина (EVAP), соединенной с наливным патрубком топливного бака.
14. Отсоедините трубку (2) системы улавливания паров бензина (EVAP), соединенную с наливным патрубком топливного бака, от вентиляционного трубопровода топливного бака.
15. Закупорьте все разъемы с помощью заглушек EN-6015.

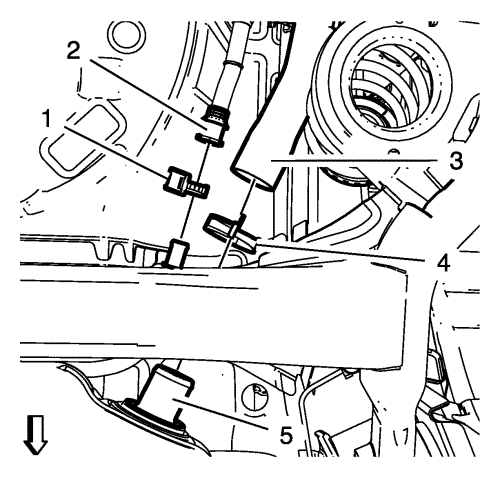

16. Освободите хомут (4) топливозаправочного шланга.
17. Отсоедините топливозаправочный шланг (3) от топливного бака (5).
18. Установить под топливный бак подходящий домкрат.

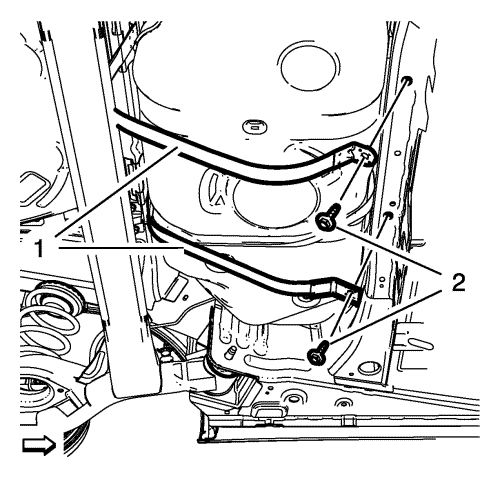

19. Отвернуть 2 болта (2) крепежных лент топливного бака.
20. Снять 2 крепежные ленты (1) топливного бака.
21. Медленно опустите топливный бак на высоту, достаточную для доступа к жгуту проводов модуля топливного насоса в топливном баке.
22. Отсоедините жгут проводов модуля топливного насоса в топливном баке от топливного фильтра.

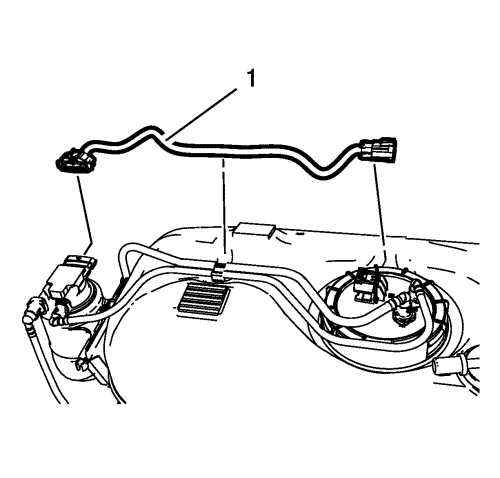

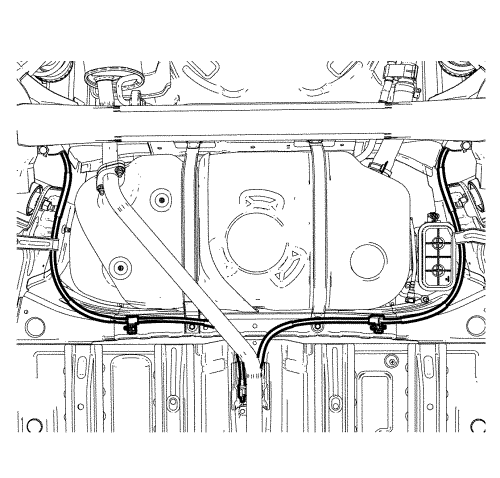

23. Снять жгут проводов (1) модуля топливного насоса в топливном баке.

1. Установить жгут проводов (1) модуля топливного насоса в топливном баке.
2. Подсоедините жгут проводов модуля топливного насоса в топливном баке к топливному фильтру.



3. Немного поднимите топливный бак с помощью подходящего регулируемого домкрата из-под днища автомобиля.
4. Установить 2 крепежные ленты (1) топливного бака.
5. Заверните 2 болта (2) крепежной ленты топливного бака и затяните их с моментом затяжки 20 Н·м (15 фунт фут).
6. Уберите домкрат от топливного бака.



7. Подсоедините топливозаправочный шланг (3) к топливному баку (5).
8. Наденьте хомут (4) топливозаправочного шланга.
9. Снять заглушки EN-6015 со всех разъемов.
10. Подсоедините трубку (2) системы улавливания паров бензина (EVAP), соединенную с наливным патрубком топливного бака, к вентиляционному трубопроводу топливного бака.
11. Наденьте хомут (1) трубки системы улавливания паров бензина (EVAP), соединенную с наливным патрубком топливного бака.



12. Снимите заглушки EN-6015 с промежуточного возвратного топливопровода (3) и возвратного топливопровода (2) датчика топлива.
13. Подсоедините промежуточный возвратный топливопровод (1) к возвратному топливопроводу (2) датчика топлива. См. Обслуживание пластмассового быстросъемного разъема .
14. Снимите заглушки CH-807 с промежуточного подающего топливопровода (3) и выпускного топливопровода (4) топливного фильтра.
15. Подсоедините промежуточный подающий топливопровод (3) к выпускному топливопроводу (4) топливного фильтра. См. Обслуживание пластмассового быстросъемного разъема .



16. По необходимости установите стопорную скобу троса стояночного тормоза.
17. Установить выпускную трубу. См. Замена выпускной трубы : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
18. Опустить автомобиль.



19. Подсоедините разъем (3) жгута проводов модуля топливного насоса в топливном баке и разъем (3) жгута проводов топливного фильтра.
20. Немного протяните жгут проводов кузова через резиновую втулку (2) и через крышку (1) проема задней панели пола.
21. Установите подушку заднего сиденья. См. Замена подушки заднего сиденья .
22. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
23. Закройте капот.
