Предварительные процедуры

1. Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снимите подушку заднего сиденья. См. Замена подушки заднего сиденья .
3. Снимите крышку проема в задней панели пола.
4. Отсоедините топливопроводы и все разъемы жгутов проводов.
5. Установите на все соединения заглушки CH-807 и EN-6015.

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

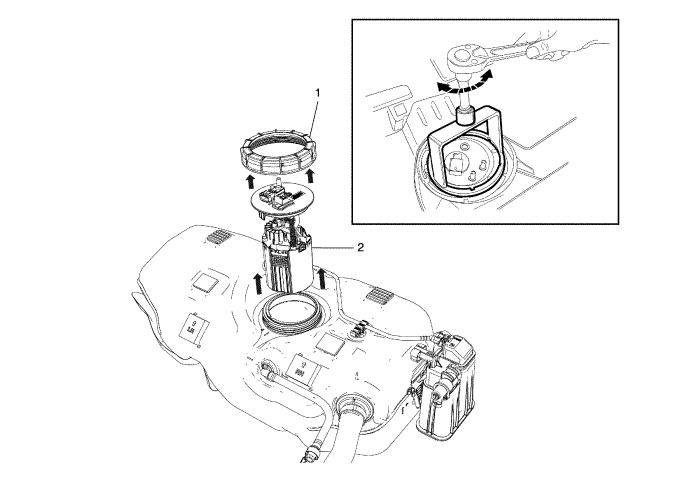

1

Снимите стопорное кольцо топливного насоса

Процедура

Снимите стопорное кольцо топливного насоса с помощью съемника/оправки для установки EN-50167.

2

Модуль топливного насоса в узле топливного бака

Процедура

Снимите модуль топливного насоса в топливном баке в направлении стрелки.
