Spark

Натяжитель цепи ГРМ, замена

Специальный инструмент

EN-50513 Стопорный штифт

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять корпус масляного насоса. См. Замена корпуса масляного насоса .

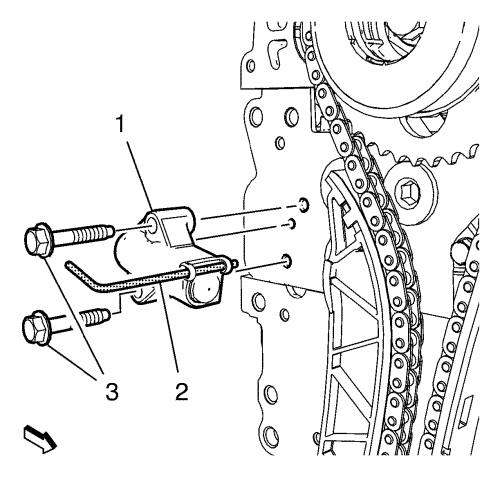

2. Натяните натяжитель (1) цепи газораспределительного механизма в направлении стрелки.
3. Зафиксируйте положение натяжителя цепи газораспределительного механизма с помощью штифта EN-50513 (2).



4. Отвернуть 2 болта (3) натяжителя приводной цепи газораспределительного механизма.
5. Снять натяжитель приводной цепи ГРМ (1).
6. Снимите стопорный штифт EN-50513 (2) с натяжителя цепи газораспределительного механизма.

1. Очистите поверхности головки цилиндров и натяжителя цепи газораспределительного механизма.



2. Установите стопорный штифт EN-50513 (2) на натяжитель цепи газораспределительного механизма.
3. Установить натяжитель приводной цепи ГРМ (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Установить 2 болта (3) натяжителя цепи ГРМ и затянуть их с моментом затяжки 10 Н·м (89 фунт-дюйм).



5. Снять штифт EN-50513 (2).
6. Установить корпус масляного насоса. См. Замена корпуса масляного насоса .
