Замена направляющей цепи ГРМ

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять корпус масляного насоса. См. Замена корпуса масляного насоса .

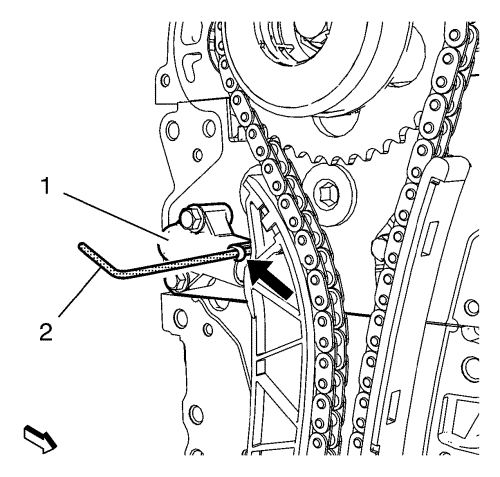

2. Натяните натяжитель (1) цепи газораспределительного механизма в направлении стрелки.
3. Зафиксируйте положение натяжителя цепи газораспределительного механизма с помощью штифта EN-50513 (2).

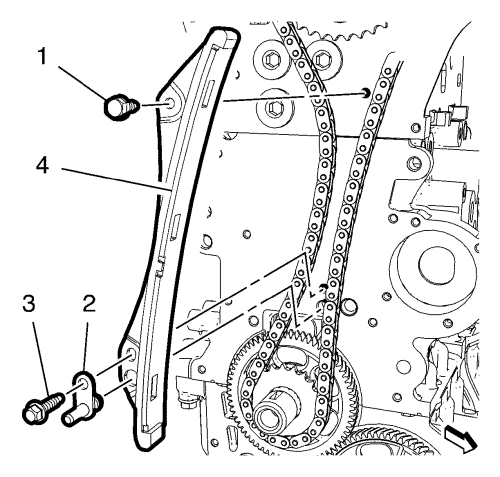

4. Отвернуть болт (1) направляющей цепи привода ГРМ.
5. Открутить болт масляной форсунки приводной цепи ГРМ (3).
6. Снять масляную форсунку приводной цепи ГРМ (2).
7. Снимите направляющую цепи привода ГРМ (4).

1. Установить направляющую (4) цепи газораспределительного механизма.
2. Установите масляную форсунку приводной цепи ГРМ (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Установить болт (3) масляной форсунки цепи ГРМ и затянуть с моментом затяжки 10 Н·м (89 фунт-дюйм).
4. Установить болт (1) направляющей цепи ГРМ и затянуть с моментом затяжки 10 Н·м (89 фунт-дюйм).



5. Снять штифт EN-50513 (2).
6. Установить корпус масляного насоса. См. Замена корпуса масляного насоса .
