Замена турбонагнетателя

1. Снять термозащитный щиток турбонагнетателя. См. Замена термозащитного щитка турбонагнетателя .

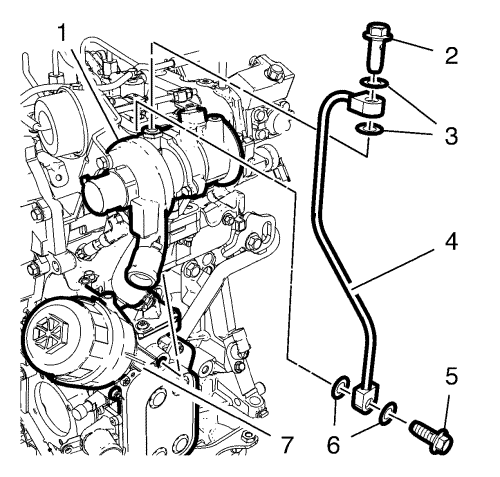

2. Выверните болт (2) подающего маслопровода турбокомпрессора и снимите прокладки (3) с турбокомпрессора (1). ВЫБРОСЬТЕ прокладки (3).
3. Выверните болт (5) подающего маслопровода турбокомпрессора и снимите прокладки (6) с корпуса масляного фильтра (7). ВЫБРОСЬТЕ прокладки (6).
4. Снять подающий маслопровод (4) турбонагнетателя.

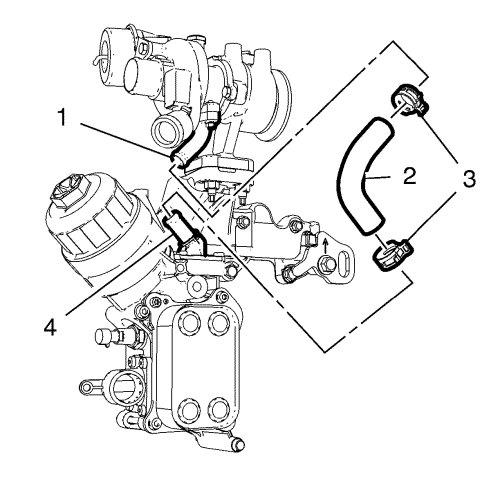

5. Снимите хомуты (3) возвратного маслопроводного шланга турбокомпрессора с фланца (1) турбокомпрессора и с фланца (4) корпуса масляного фильтра.
6. Снимите обратный шланг-маслопровод турбокомпрессора (2).

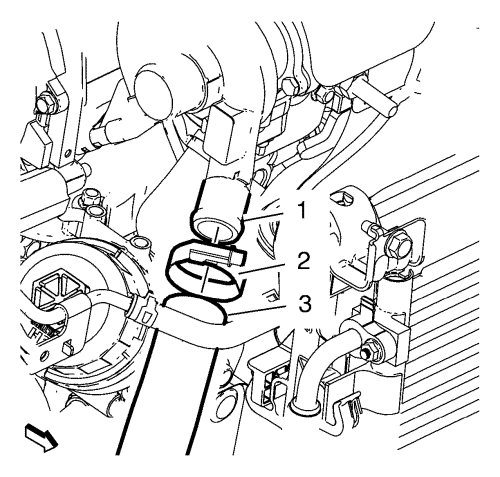

7. Снять хомут (2) впускного шланга охладителя нагнетаемого воздуха.
8. Снять впускной шланг (3) охладителя нагнетаемого воздуха с турбокомпрессора (1).
9. Снять каталитический нейтрализатор. См. Каталитический нейтрализатор Замена : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .

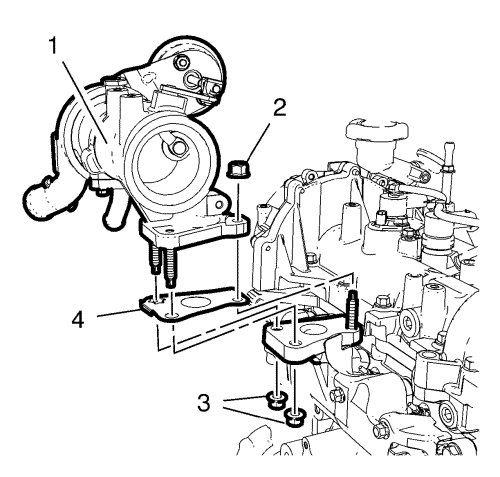

10. Отвернуть верхнюю гайку (2) турбокомпрессора.
11. Отвернуть 2 нижние гайки (3) турбокомпрессора.
12. Снять турбокомпрессор (1).
13. Снять и ВЫБРОСИТЬ уплотнение турбокомпрессора (4).

1. Установите НОВУЮ прокладку турбокомпрессора (4).
2. Установить турбокомпрессор (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Установить 2 нижние гайки (3) турбокомпрессора и затянуть их с моментом затяжки 30 Н·м (22 фунт фут).
4. Установить верхнюю гайку (2) турбокомпрессора и затянуть с моментом затяжки 30 Н·м (22 фунт фут).
5. Установить каталитический нейтрализатор. См. Каталитический нейтрализатор Замена : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU



6. Подсоединить впускной шланг (3) охладителя нагнетаемого воздуха к турбокомпрессору (1).
7. Установить хомут (2) впускного шланга охладителя нагнетаемого воздуха.



8. Установите шланг возврата масла турбокомпрессора (2).
9. Насадите 2 хомута (3) возвратного маслопроводного шланга турбокомпрессора на фланец (1) турбокомпрессора и на фланец (4) корпуса масляного фильтра.



10. Установить подающий маслопровод (4) турбокомпрессора.
11. Заверните болт (5) подающего маслопровода турбокомпрессора и установите НОВЫЕ прокладки (6) на корпус (7) масляного фильтра, затяните болт с моментом затяжки 25 Н·м (18 фунт фут).
12. Заверните болт (2) подающего маслопровода турбокомпрессора и установите НОВЫЕ прокладки (3) на турбокомпрессор (1), затяните болт с моментом затяжки 25 Н·м (18 фунт фут).
13. Установить термозащитный щиток турбонагнетателя. См. Замена термозащитного щитка турбонагнетателя .
