Подвеска двигателя Замена

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снимите шланг в сборе испарителя воздушного кондиционера. См. Шланг испарителя кондиционера воздуха в сборе Замена : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
2. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
3. Снять заднюю подвеску коробки передач. См. Задняя подвеска коробки передач Замена : MX3 → MFM .
4. Снимите задний держатель крепления коробки передач. См. Замена кронштейна задней подвески коробки передач : MX3 → MFM .




Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com.

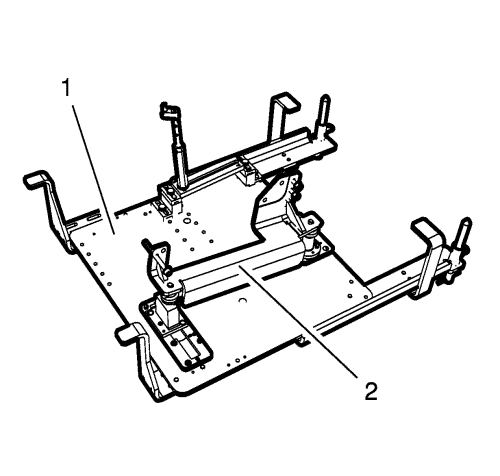

5. Выполнить сборку опорной оснастки CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX.
6. Установите опору гидротрансформатора (2) на двигатель.
7. Установить домкрат под основную раму CH-904.
8. Установить опорную оснастку CH-49290 на раму основания CH-904.




Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX.

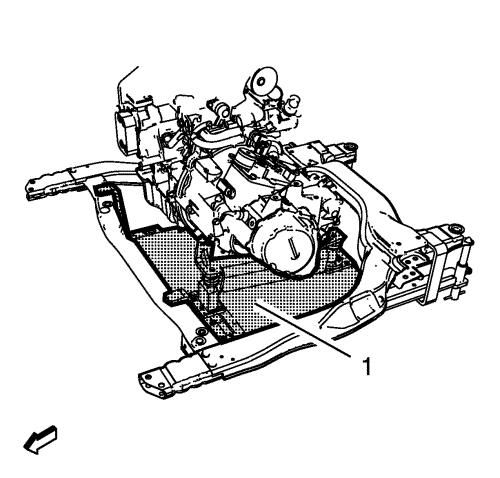

9. Установить опорную оснастку CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX.
10. Опустить автомобиль.

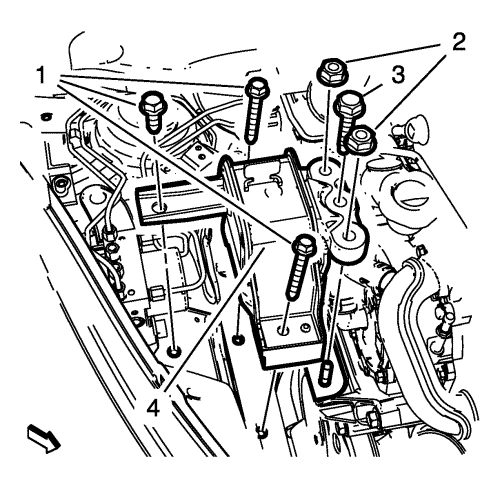

11. Отверните 2 гайки подвески двигателя (2).
12. Выкрутить болт (3) опоры подвески двигателя.
13. Выкрутите 3 болта (1) крепления опоры подвески двигателя к кузову.
14. Снимите подвеску двигателя (4).

1. Установить подвеску двигателя (4).

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Установите 3 болта (1) крепления опоры подвески двигателя к кузову и затяните моментом 50 Н·м (37 фунт -дюйм).
3. Заверните болт (3) опоры двигателя и затяните его с моментом затяжки 58 Н·м (43 фунт фут).
4. Заверните 2 гайки (2) опоры двигателя и затяните их с моментом затяжки 58 Н·м (43 фунт фут).
5. Поднять автомобиль.



6. Уберите подпорку CH-49290 (1).
7. Снять опорную оснастку CH-49290 с рамы основания CH-904.
8. Снимите CH-904 раму основания с подъемника



9. Уберите подпорку CH-49290 (1).
10. Снимите опору гидротрансформатора (2) с двигателя.
11. Установите задний держатель крепления коробки передач. См. Замена кронштейна задней подвески коробки передач : MX3 → MFM .
12. Установите заднюю опору коробки передач. См. Задняя подвеска коробки передач Замена : MX3 → MFM .
13. Опустить автомобиль и снять с опор.
14. Подсоедините шланг в сборе испарителя воздушного кондиционера. См. Шланг испарителя кондиционера воздуха в сборе Замена : Дизельный двигатель 1.0 л LEB → 1.0 л LMT, 1.19 л LC5 и 1.2 л LMU .
