Замена топливного насоса высокого давления

Специальный инструмент

CH-807 Заглушки.

Эквивалентные местные инструменты см. Специальный инструмент : Демонтаж и установка → Средства диагностики .

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
3. Снять трубку подвода топлива к топливным форсункам между топливным насосом высокого давления и трубой топливного распределителя. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .

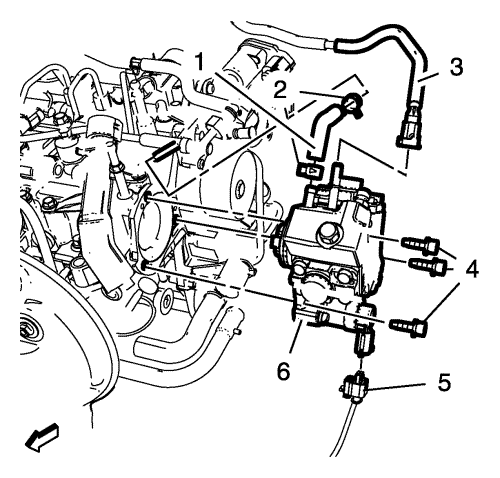

4. Отсоедините передний подающий топливопровод (3) от топливного насоса (6) высокого давления. См. Обслуживание пластмассового быстросъемного разъема .
5. Закройте отверстие переднего подающего топливопровода (3) заглушкой CH-807.
6. Освободите 2 хомута (2) и снимите шланг (1) сепаратора дизельного топлива.
7. Отсоединить разъем жгута проводов (5).
8. Снять 3 болта (4) топливного насоса высокого давления.

Примечание: Запрещается наклонять привод топливного насоса высокого давления в канавке газораспределительного механизма.

9. Снимите топливный насос (6) высокого давления.
10. Снять и ВЫБРОСИТЬ уплотнительное кольцо топливного насоса.

1. Установить НОВОЕ уплотнение топливного насоса высокого давления.

Примечание: Запрещается наклонять привод топливного насоса высокого давления в канавке газораспределительного механизма.

2. Установите топливный насос (6) высокого давления.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Заверните 3 болта (4) крепления топливного насоса высокого давления и затяните их с моментом затяжки 20 Н·м (15 фунт фут).
4. Подсоедините разъем (5) жгута проводов к топливному насосу высокого давления.
5. Снимите заглушку CH-807 с отверстия переднего подающего топливопровода (3).
6. Подсоедините передний подающий топливопровод (3) к топливному насосу (6) высокого давления. См. Обслуживание пластмассового быстросъемного разъема .
7. Подсоедините шланг (1) сепаратора дизельного топлива с 2 хомутами (2).
8. Установить трубку подвода топлива к топливным форсункам между топливным насосом высокого давления и трубой топливного распределителя. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе .
9. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
10. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
